BQ41F,BQ41H法兰保温球阀

更新时间：2024-04-13 10:04:30

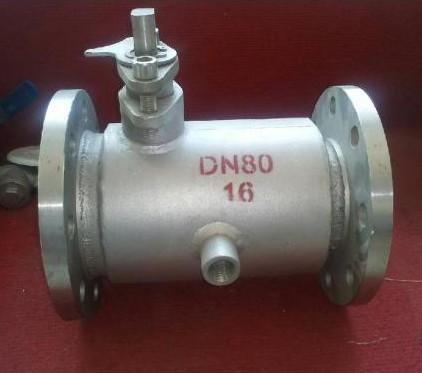

BQ41F,BQ41H法兰保温球阀

  • 1、产品型号：BQ41F，BQ41H。
  • 2、公称通径：DN20～DN200。
  • 3、公称压力：1.6Mpa～6.4Mpa。
  • 4、适用温度：-29～180ºC～550ºC。
  • 5、阀体材质：铸钢、不锈钢。
  • 6、适用介质：易凝固、易结晶流体。
  • 7、结构形式：球形。
  • 8、连接方式：法兰、对夹。
  • 9、驱动方式：手动、电动、气动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

BQ41F，BQ41H法兰保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

主要零件材质表：

序号 零件名称 材质 序号 零件名称 材质
GB ASTM GB ASTM
1 夹套 25 A105 5 球体
2 阀座 WCB A216-WCB 6 阀杆 1Cr13 A247-410
3 阀体 1Cr18Ni9Ti SS304 7 填料 柔性石墨
4 密封圈 PTFE、对位聚苯 8 填料压盖 WCB A216-WCB

技术规范：

设计标准 ASMEB16.34GB/T12224
结构长度 ASMEB16.10GB/T12221
连接法兰 ASMEB16.34JB/T79
驱动方式 手动、电动、气动
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质

外形结构图



主要连接尺寸

公称通径 (DN) b L D E Q H W 管螺纹
(mm) (in) (mm) (in) P
20 3/4″ 19 117 40 11/2″ 58.5 147 101 170 G3/4″
25 1″ 25 127 50 2″ 62.5 156 106 170 G3/4″
40 11/2″ 38 165 65 21/2″ 63.5 181 125 250 G3/4″
50 2″ 51 178 80 3″ 68 218 135 250 G3/4″
80 3″ 76 229 150 6″ 82 275 193 350 G3/4″
100 4″ 102 254 200 8″ 83 300 265 420 G3/4″
150 6″ 152 292 250 10″ 95 403 355 1000 G3/4″
200 8″ 203 330 300 12″ 100 492 410 1300 G3/4″
