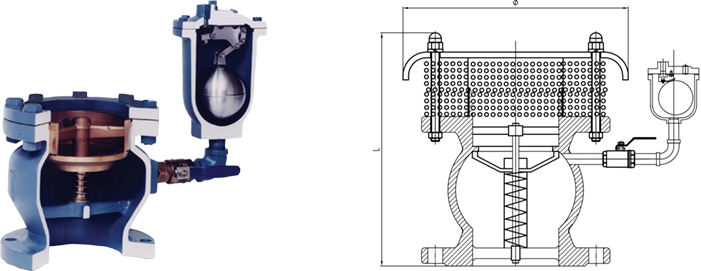

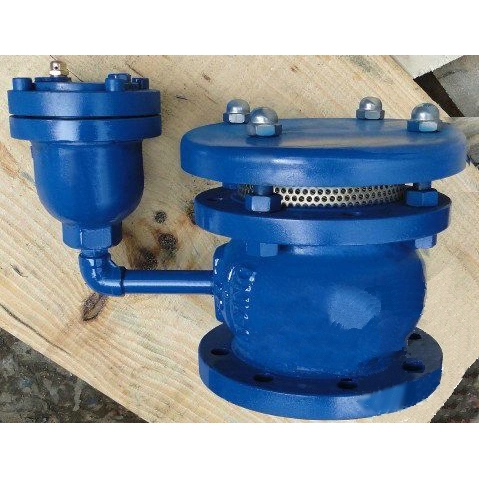

AV0830-GA注气微排阀（真空破坏阀）

一、产品介绍

    AV0830-GA注气微排阀也叫真空破坏阀，做管道排气用，广泛应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等。由于水中通常溶有一定空气，而且空气的溶解度随着温度的升高而减少，水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因此只要有水的补充，就会经常产生气体，这时就需要排气阀将管道中积压的气体给排出，以保证管道介质的流通无阻，防止积压的气体给管道带来的负压而产生的危害。

二、产品特点

1、浮筒采用低密度的PPR和复合材料，此材料即使长时间在高温水的浸泡下也不会产生变形，不会造成浮筒活动困难。
2、浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3、杠杆的密封端面部分采用弹簧支撑，可以随杠杆的运动相应伸缩，从而保证在不排气的情况下的密封性。

三、工作原理

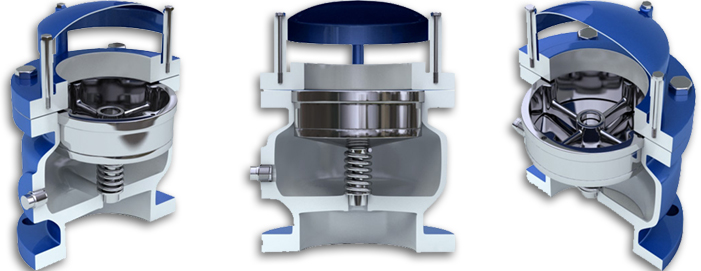

     AV0830-GA注气微排阀一般都安装在系统最高点是因为当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点。当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，气体压力上升至大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，从而打开排气口；当气体排尽后，水位上升，浮筒也会随之上升，从而关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。
四、零件材料

七、技术特点

1、 AV0830-GA注气微排阀应具有在高低压下微量排气和低压下大量吸气排气三种功能，大小排量组合式进排气阀的结构，保证满足管道初次充水排气和正常运行时及时进、排气的要求，并具体防止发生断流弥合水锤的功能。

2、高速排气能力应能满足本工程的初始充水速度要求，在充水时不管射出的气流速度有多大（充水压力较高时），底部、中部浮球都不能提前气堵关阀。但是，当充水流速过快，空气阀内的压差达到7KPa时，顶部浮球能可靠关闭主排气孔口，通过顶部浮球上的转换小排气孔口高速排气，并维持合适的充水背压和充水流速，使得充水水柱在合适阻力的作用下慢慢地接近空气阀，避免空气阀充水过快引起自身的关阀水锤。

3、注气微排阀工作压力高达200m以上，微量排气孔口在正常工作压力下能够正常排气的前提下，微量排气孔口不小于φ1.6mm或与之相当的孔口面积，确保及时排除积聚的空气，节约运行成本， 限度地提高节能效率。

4、注气微排阀应具备管道事故出现负压时快速大量高速吸入空气 坏真空的能力，其负压开启应足够灵敏（并自述开启压力具体数据）。为了满足防止“断流弥合水锤”的要求，在真空度达到34kPa时的 进气能力必须满足 坏管道真空，防止负压的要求。但当两股水柱弥合，并且阀内压差达到7KPa时，阀体内的顶部浮球能及时可靠关闭主排气孔口，迅速转换成小排气孔口微量排气，确保在发生水柱分离再弥合时能高吸微排，截留大部分气囊吸纳缓冲水锤升压。高速进气与微量排气孔口面积之比达到30:1以上，使弥合水锤升压低于该点稳态压力的1.3倍。

5、当管道放空时或爆管泄水时，空气阀能够及时足量吸进空气（进排气流道 直径应不小于空气阀通径的90％，如果缩径10%，孔口面积和吸气能力都将缩小19%-平方关系）， 坏管道真空 放水流量分别按重力流人工排水、水泵强排、事故爆管沿 坡度重力自流及水力过渡过程中水柱分离四种流量考虑，高速吸气能力应能满足这四种吸气要求。

6、注气微排阀的吸气方式为从吸排气孔口遮蔽物处水平吸入阀内，不宜在吸排气孔口遮蔽物底部进气然后水平吸入阀内，缩短气流的行程， 限度的降低出现负压吸气 坏真空过程中的气流阻力。

7、注气微排阀的 水关闭压力不得高于20kPa。在此水压之上，主浮球、副浮球均不得脱离密封面，以避免空气阀在管线压力较低时漏水。

8、注气微排阀的空气关闭压力必须大于30kPa。即使在设计流量情况空管充水时，管线内的空气也能由空气阀迅速而彻底地排出，而不会出现管内空气尚未排尽，浮球就被吸起而提前关闭的情况。

9、注气微排阀高压水密封应能承受1.1MPa的压力，持压1min应无可见性泄漏，并应符合GB/T 13927的规定。
