QB1丝扣单口排气阀

更新时间：2024-04-13 10:04:36

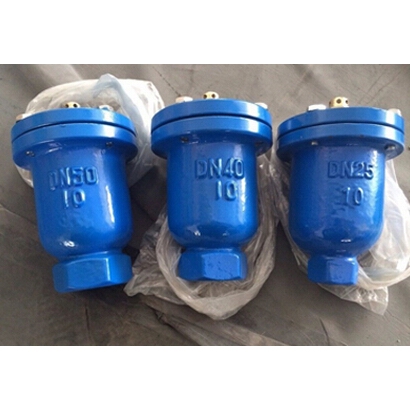

QB1丝扣单口排气阀

1、产品型号：QB1。
2、公称通径：DN15～DN20～DN25。
3、公称压力：1.0MPa～1.6MPa。
4、适用温度：-29ºC～+80ºC。
5、阀体材质：铸铁、铸钢、不锈钢。
6、适用介质：水。
7、结构形式：浮球式。
8、连接方式：丝扣式。
9、驱动方式：自动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

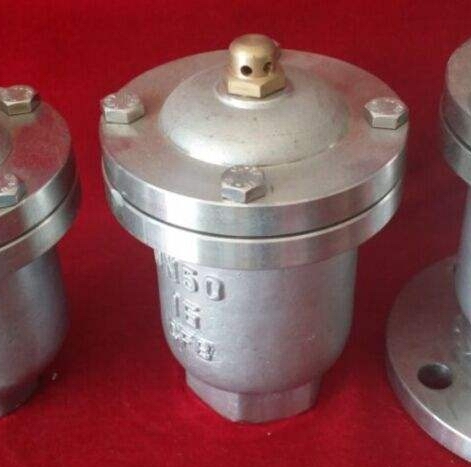

产品说明

QB1丝扣单口排气阀用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣和法兰式两种排气阀。QB1丝扣式单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。

结构原理

QB1丝扣式单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。

主要零部件

1	2	3	4	5	6	7	8
阀体	空心球	密封垫	阀盖	排气咀	垫圈	螺母	双头螺柱

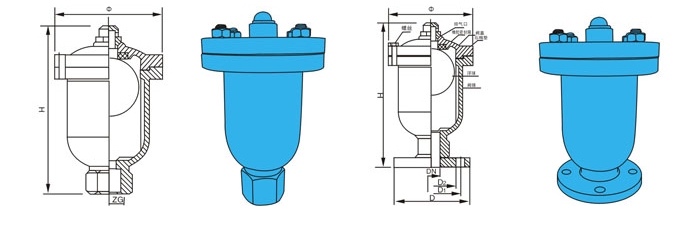

外形结构图

主要外形尺寸

型号	公称通径Dg	主要及连接尺寸					阀体材料
型号	公称通径Dg	D	D1	D2	H	介质	阀体材料
QB1-10法兰式	15	195	160	85	330	水	铸铁、铸钢、不锈钢
	20	195	160	85	330	水	铸铁、铸钢、不锈钢
	25	195	160	85	330	水	铸铁、铸钢、不锈钢
QB1-10丝口式	1/2"				280	水	铸铁、铸钢、不锈钢
	3/4"				280	水	铸铁、铸钢、不锈钢
	1"				280	水	铸铁、铸钢、不锈钢
	1" 1/4"				280	水	铸铁、铸钢、不锈钢
	1" 1/2"				280	水	铸铁、铸钢、不锈钢
