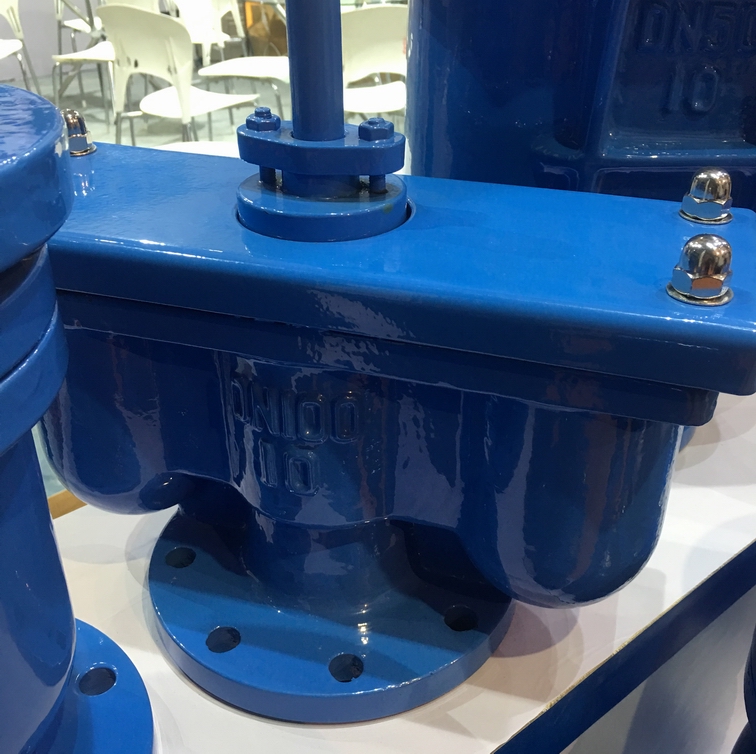

QB2双口排气阀
更新时间：2024-04-13 10:04:37
QB2双口排气阀
- 1、产品型号：QB2。
- 2、公称通径：DN40～DN200。
- 3、公称压力：1.0MPa～1.6MPa～2.5MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水。
- 7、结构形式：浮球式。
- 8、连接方式：法兰式。
- 9、驱动方式：自动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
QB2双口排气阀适用于工作介质为水的管路上，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。用于管路上的最该店或有闭气的地方和水泵出口处，排除管线内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求；其次，管道在运转时出现停泵、停电现象会产生负压引起管道振动或破裂，快速排气阀能迅速把空气吸入管内，防止管道振动或破裂。工作原理
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。性能作用
在压力管道运行中，快速排气阀能自动排除少量 由水中析出的空气 ，以免阻水。在管道发生负压时能快速地进气，以免管道由于负压过大而发生失稳破坏。在管道放空时，能自动大量地进气，使放水加快，缩短停水时间。结构特点
1、能够排除管道中的气体，减少阻力，节约能源。2、当管道负压时，本产品能快速自动吸气，防止管道破裂。
3、浮球为不锈钢，使用寿命长，安全可靠。
主要零部件
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| 阀体 | 密封垫 | 阀瓣 | 开槽锥端定位螺钉 | 阀杆 | 空心球 | 阀盖 | 垫片 | 填料 | 排气口垫片 | ||
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |||
| 排气端盖 | 螺母 | 护盖 | 螺母 | 专用螺柱 | 双头螺柱 | 填料压盖 | 螺母 | 双头螺柱 | |||
每小时排气量表
| 规格 | 50 | 75 | 100 | 150 | 200 |
| 立方米/小时 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |

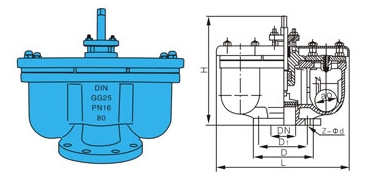

外形结构图
主要外形尺寸
| 型号 | 公称通径 | 主要尺寸（mm） | ||||||
| D | D1 | D2 | L | Z-φd | 介质 | 阀体材料 | ||
| QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-φ18 | 水 | 铸铁、铸钢 |
| QB2-10 | 50 | 160 | 125 | 100 | 430 | 4-φ18 | 水 | 铸铁、铸钢 |
| QB2-10 | 75 | 195 | 160 | 135 | 470 | 4-φ18 | 水 | 铸铁、铸钢 |
| QB2-10 | 100 | 215 | 180 | 155 | 500 | 4-φ18 | 水 | 铸铁、铸钢 |
| QB2-10 | 150 | 280 | 240 | 210 | 540 | 8-φ20 | 水 | 铸铁、铸钢 |
| QB2-10 | 200 | 335 | 295 | 265 | 700 | 8-φ20 | 水 | 铸铁、铸钢 |
安装说明
1、于安装前，请先检查并清除主体内的杂物。2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
