MSP4X弥合型防水锤空气阀（排气阀）

更新时间：2024-04-13 10:04:41

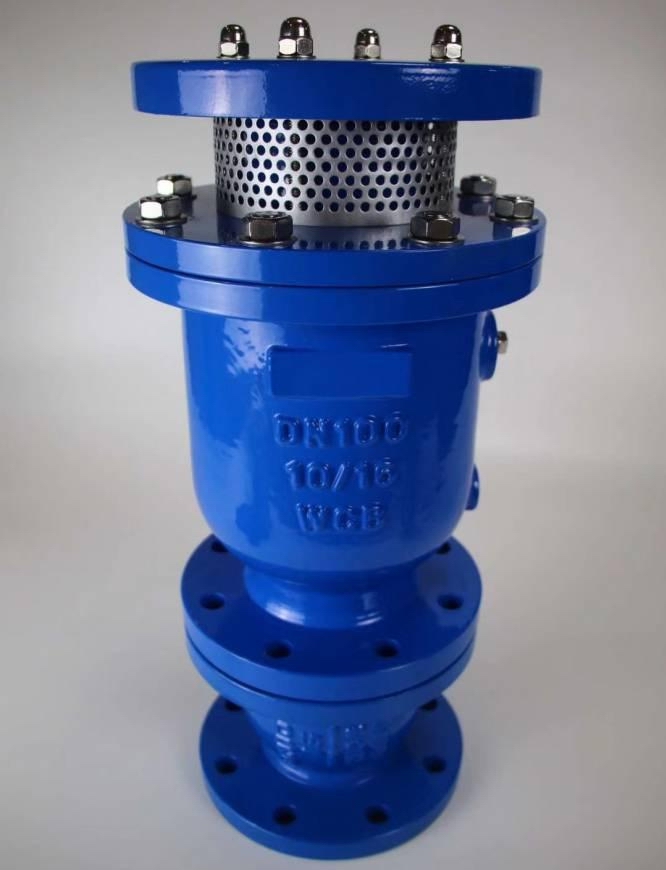

MSP4X弥合型防水锤空气阀（排气阀）

1、产品型号：MSP4X。
2、公称通径：DN50～DN400。
3、公称压力：1.6MPa～6.4MPa。
4、适用温度：-0ºC～+80ºC。
5、阀体材质：铸铁、铸钢、不锈钢。
6、适用介质：水、污水。
7、结构形式：弥合型。
8、连接方式：法兰。
9、驱动方式：自动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

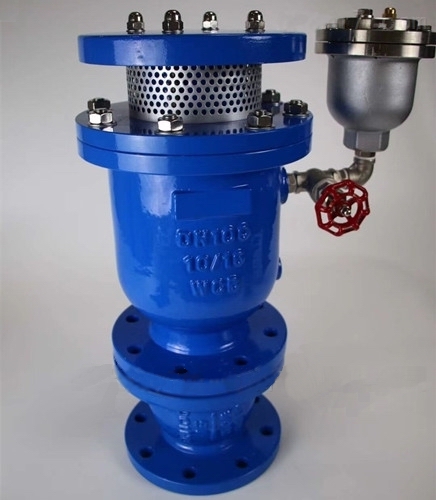

MSP4X弥合型防水锤空气阀是专用防水锤管道当中设计的款产品，其主要由卷帘式空气阀、快速空气阀、复合式空气阀外加缓冲塞阀组成，弥合型水锤空气阀能够通过快速排气防止管道内水锤的产生，并且在负压时吸入空气，有效的保护管道及阀门的运行安全，电厂、电站、自来水公司应用广泛。
产品特点：
1、产品适应能力强，在水力管道当中都能应用，并且免维护
2、阀门的密封性能好，采用优质的丁晴橡胶密封，不会产生泄漏状况
3、阀门的阀体可以根据客户的要求喷涂树脂，使其符合饮用水系统标准
4、此产品制造符合《CJ/T217-2005市政建设》标准的要求，并且排气量大
5、通过底部的缓冲塞阀有效的保证阀门不会水锤的冲击，使其不管在什么样的工况下都能够快速排气。
产品作用：
1、应用在项目当中能够快速、大量的排除管道内的空气，采用双层设计能够有效的防止冲击，适应能力更强。
2、当管道内注满水时，主空气阀会封住，积气通过微量空气阀排出。微量空气阀采用卷帘密封式结构，能快速的排气快速密封，减少了被杂物堵塞的可能性，同时具有自净功能。
3、快速的吸气：当管道内因为意外情况管道内产生负压，能够快速吸气保护管道内平衡，不会存在负压。
零件材料：

名称	材质	名称	材质
阀体	球墨铸铁	阀盖	球墨铸铁
O型圈	NBR	密封环	NBR
活塞架	不锈钢	活塞	不锈钢
护筒	不锈钢	浮球	不锈钢
排气罩	球墨铸铁	微量排气阀	组件

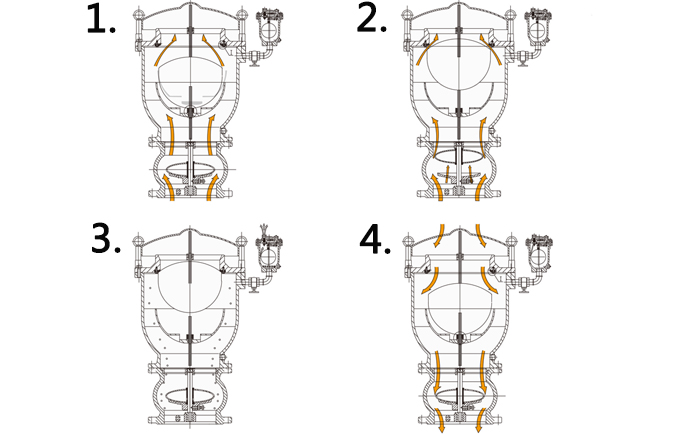

工作原理：
1、管道冲水时，初始大量排气，缓冲阀浮球不动作，使低压差通畅。
2、随气量增加，在缓冲阀浮球上形成一定压差，浮球升起节流排气，水节流后，浮球缓闭防水锤。
3、水流经缓冲后，排气阀大浮球起关闭，溶解气体聚集，通过自动排气阀微量排气。
4、当停水时，全流量大量吸气，缓冲阀浮球复位。
外形结构图

外形尺寸表：

公称通径DN	D	D1	D2	Φ	H	Z-Φd
50	115	85	68	195	320	4-14
65	160	125	100	195	320	4-18
80	195	160	135	242	375	4-18
100	215	180	155	260	395	8-18
150	280	240	210	345	500	8-23
200	335	295	265	425	600	8-23
250	390	350	320	500	680	12-23
300	440	400	368	606	780	12-23
350	500	460	425	650	860	16-23
400	565	515	485	740	940	16-25

作用原理：
防止断流弥合水锤空气阀，它涉及种空气阀。解决了现有的空气阀进气量不足，易产生断流弥合水锤的问题。本发明的浮球托板与阀体的内壁连接，浮球托板上开有过孔，浮球托杆插装在过孔内，浮球托杆的上端固定安装有浮球，浮球的安装位置与*阀口相对应，浮球用于控制*阀口的开合，弹簧托板与阀体的内壁固定连接，弹簧导向杆的下端与弹簧托板固定连接，弹簧导向杆的上端固定安装在第二阀盖上，堵盘套装在弹簧导向杆上，堵盘的安装位置与第二阀口相对应，弹簧的上端与堵盘固定连接，弹簧的下端与弹簧托板固定连接，弹簧套装在弹簧导向杆上，弹簧用于控制堵盘的上下运动，堵盘用于控制第二阀口的开合。尤其适用于长距离输水管线中。
安装位置：
1、陡峭斜坡的最高点。
2、管道的水柱分离点。
3、长距离水平管线每隔400-800M安装只空气阀。
4、为保证使用效果，空气阀安装时必须垂直管线向上安装。
5、在空气阀下面加装缓冲塞阀。在管线注满水情况下，因管道压力大，当水流到达管道开孔处，此时管道压力聚集在空气阀底端，在没有安装缓冲塞阀时，过大的水流压力会对空气阀里面的部件产生破坏，进而发生诸如空气阀漏水、不排气等现象。
