DYP4X卷帘式复合排气阀
更新时间：2024-04-13 10:04:41

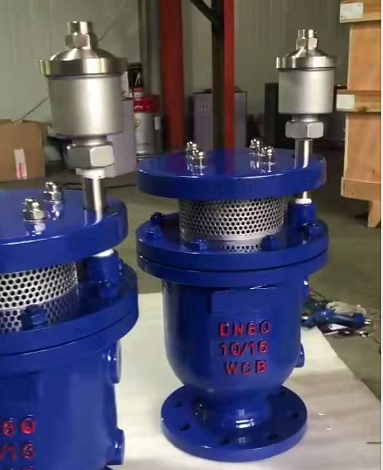

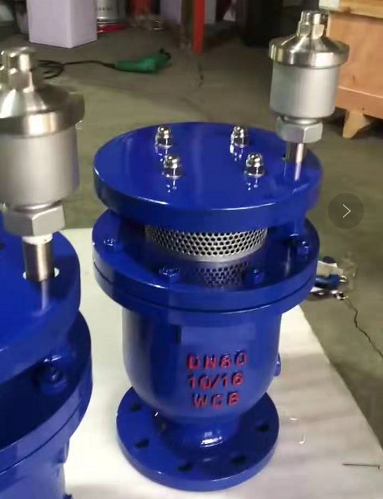

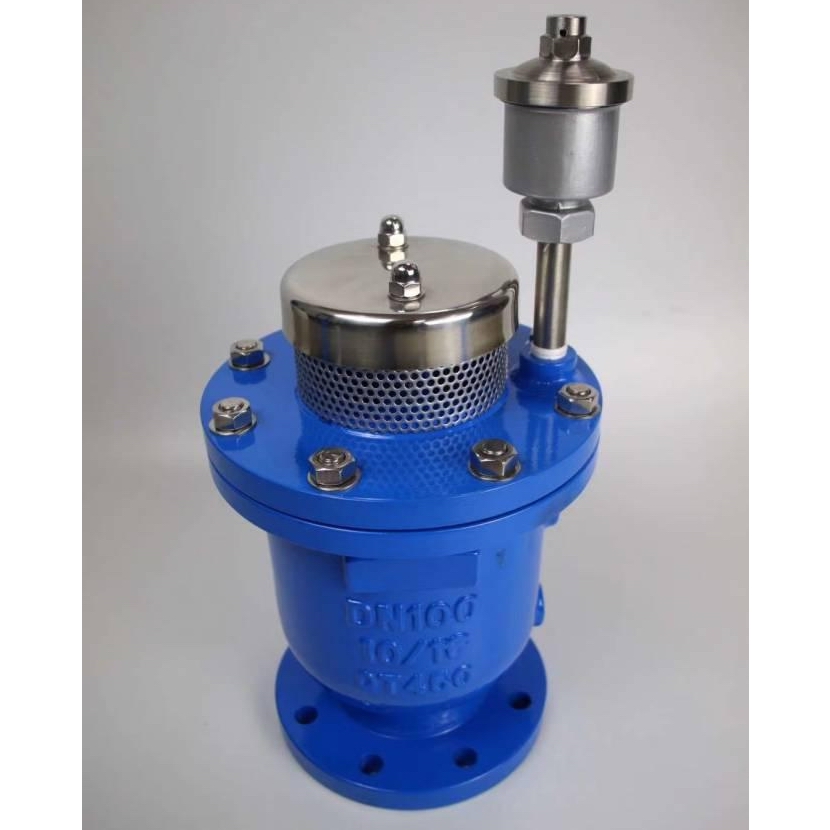

DYP4X卷帘式复合排气阀
- 1、产品型号：DYP4X。
- 2、公称通径：DN15～DN300。
- 3、公称压力：1.6MPa～2.5MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水。
- 7、结构形式：卷帘式。
- 8、连接方式：法兰。
- 9、驱动方式：自动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
一、产品介绍
DYP4X卷帘式复合排气阀又名组合式进排气阀、高流量组合排气阀，同时具备排气和进气功能。是在复合式的基础上研发的新型产品，内部全部采用卷帘式结构设计。卷帘式复合排气阀兼有复合式及卷帘式两种功能，并且在工况当中适应能力强。可广泛的应用在：化工、冶金、电力、环保等行业水力管道-20℃～90℃的工况当中。
二、产品特点：
1、采用卷帘式复合结构先进，应用在工况当中适应能力强。
2、卷帘式复合排气阀采用双口设计，由向量及大排气阀组成工作时效率非常高。
3、浮球及托加采用不锈钢材质，确保阀门的使用寿命长，并且排气量大。
三、工作原理：
当管道内开始进水时，能快速排出管中的气体，同时采用双层活动排气，防止了冲击效应。当管内注满水时，主排气口封住，积气通过微量排气阀排出。微量排气阀采用卷帘密封式结构，能快速的排气快速密封，减少了被杂物堵塞的可能性，同时具有自净功能。
四、安装位置：
排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时，往往局限于局部最高点，排气阀的安装位置有多种，只有对整个管道综合考虑，才能使排气效果达到最佳。常见的安装地点有以下几个位置：局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。另外，每隔500～1000m需安装一个排气阀。排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流。
五、安装要求
1. 于安装前，请先检查并清除主体内的杂物。
2. 在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人调整及维护工作。
3. 若高流量组合排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4. 若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
