CARX复合式排气阀
更新时间：2024-04-13 10:04:37

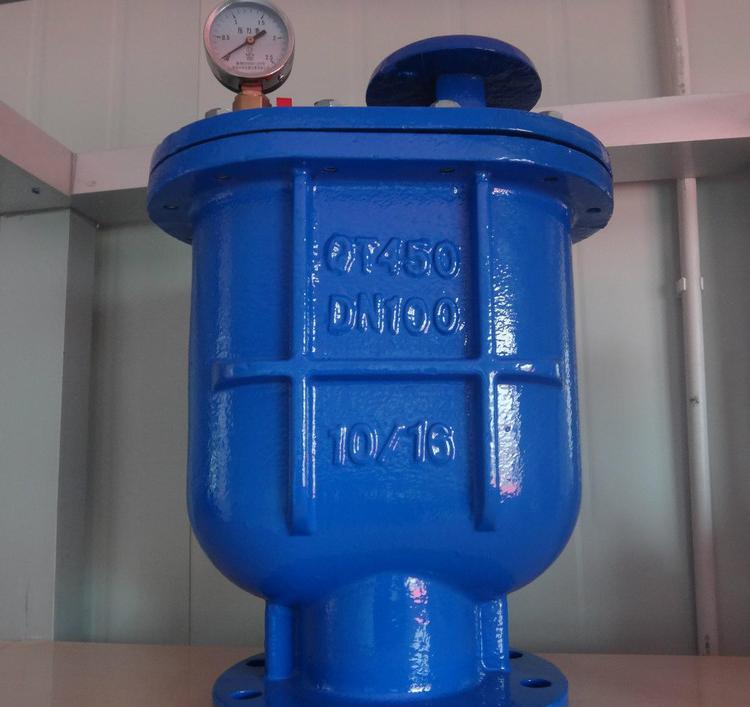

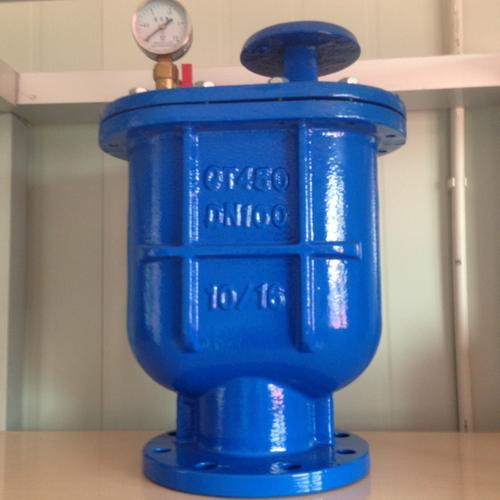

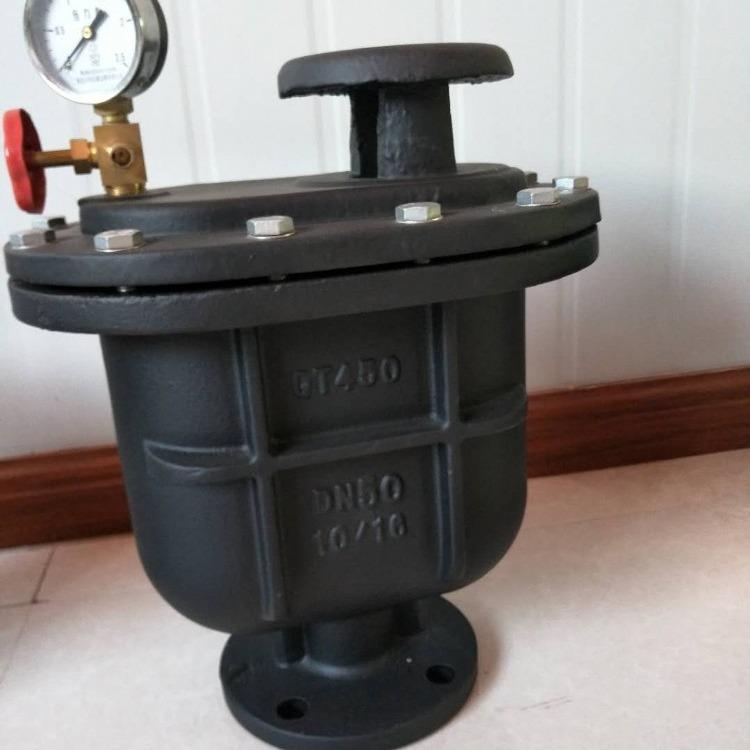

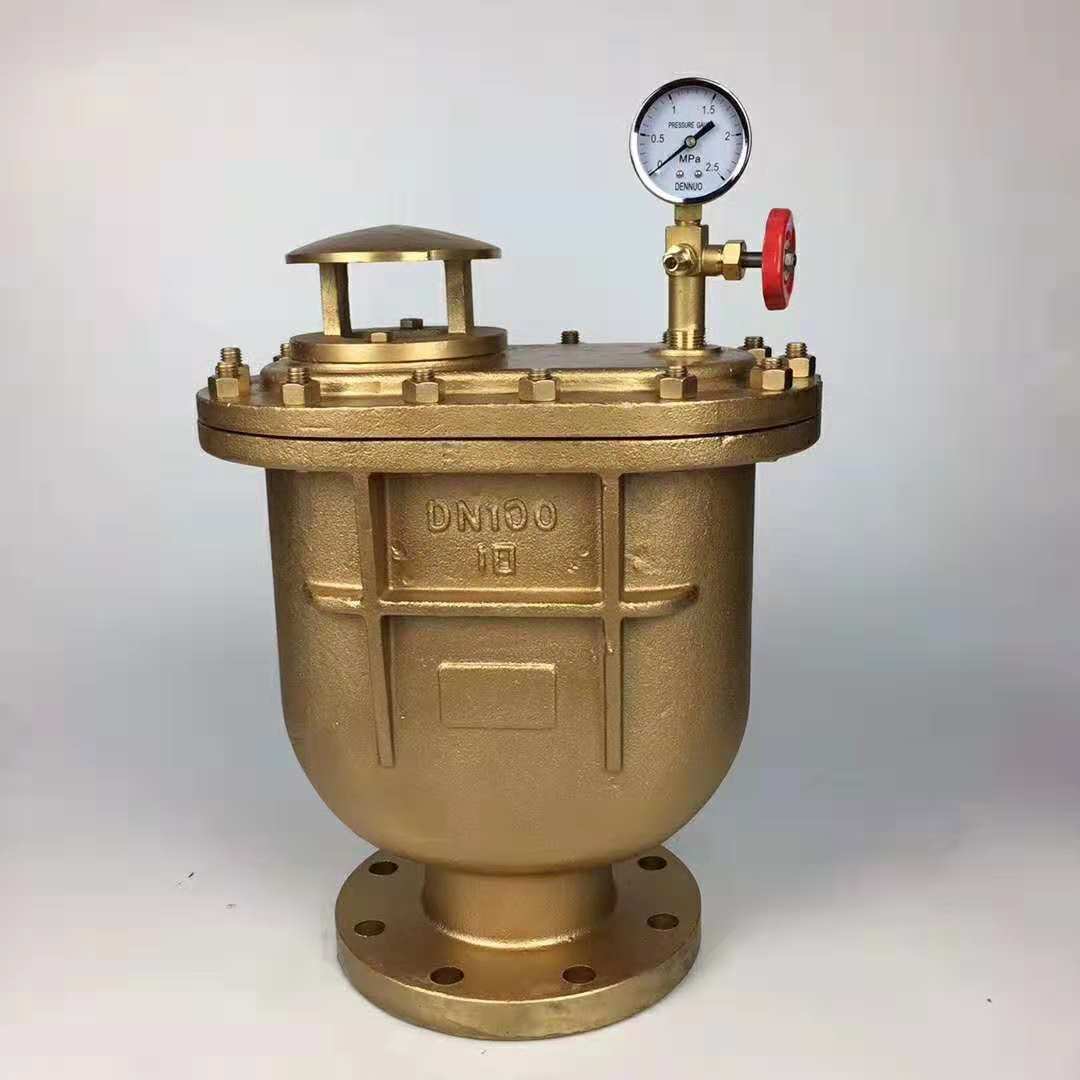

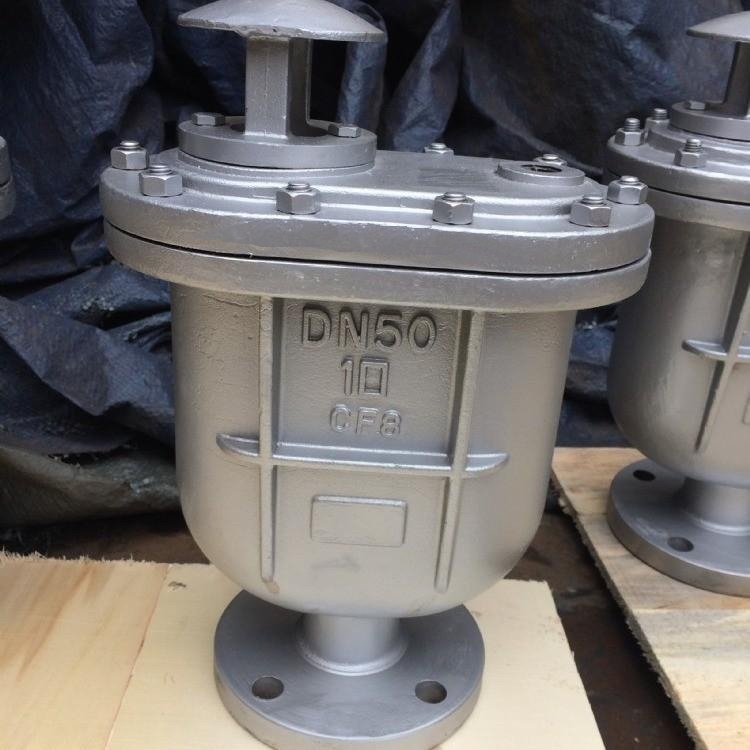

CARX复合式排气阀
- 1、产品型号：CARX。
- 2、公称通径：DN15～DN200。
- 3、公称压力：1.6MPa-2.5MPa。
- 4、适用温度：-29ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水。
- 7、结构形式：浮球式。
- 8、连接方式：法兰式。
- 9、驱动方式：自动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
CARX复合式排气阀用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。.工作原理
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。主要零部件
| 序号 | 名称 | 材质 |
| 1 | 阀体 | HT200 |
| 2 | 阀盖 | HT200 |
| 3 | 浮球 | SUS 304 |
| 4 | 杠杆架 | 铸铜ZH59 |
| 5 | 杆 | 铸铜ZH59 |
| 6 | 塞头 | 丁睛橡胶NBR |
每小时排气量表
| 规格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小时 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
外形结构图
主要外形尺寸
| 公称通径DN(mm) | 尺寸(mm) | ||||
| L | L1 | H | Z | d | |
| 15 | 280 | 176 | 330 | -- | -- |
| 20 | 280 | 176 | 330 | -- | -- |
| 25 | 280 | 176 | 330 | -- | -- |
| 32 | 280 | 176 | 330 | -- | -- |
| 50 | 300 | 190 | 445 | 4 | 18 |
| 65 | 360 | 200 | 475 | 4 | 18 |
| 80 | 365 | 210 | 500 | 8 | 18 |
| 100 | 390 | 245 | 560 | 8 | 18 |
| 150 | 460 | 275 | 605 | 8 | 22 |
| 200 | 537 | 330 | 686 | 8 | 22 |
安装位置的选择
CARX复合式排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时，往往局限于局部最高点，排气阀安装位置有多种，只有对整个管道综合考虑，才能使排气效果达到最佳。常见的安装地点有以下几个位置：局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。安装总图
安装说明
1、于安装前，请先检查并清除主体内的杂物。2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容3、纳技术人员调整及维护工作。
4、若复合式排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
5、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
