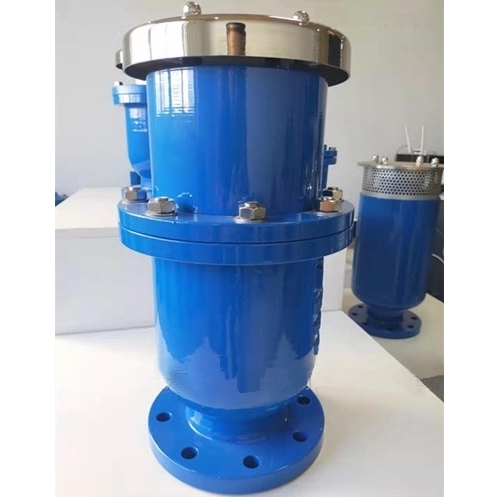

HBFGP防水锤空气阀

一、HBFGP防水锤空气阀产品概述：
      HBFGP防水锤空气阀由角型空气阀和排气节流装置组成，微量排气阀集成于角型空气阀内，它集高速排气不吹堵防止关阀水锤、节流排气保证安全充水速度和防止弥合水锤、持续可靠微量排气以提高输水效率、高速吸气防止管路产生负压等功能于一体，是取代传统高速进排气阀、复合式高速进排气阀的新产品。​
二、HBFGP防水锤空气阀工作原理：
1、初始状态时，带配重的浮球位于护筒底部，其密封面始终朝上，且与微排阀座的密封面接触，通过微排阀座支撑起滑动体。节流塞位于节流筒的底部，节流筒与节流塞之间的排气通道为最大通流面积状态。
2、当管线充水时，高速气流通过阀体下部入口进入阀体，沿阀体与护筒之间的环形通道进入到阀体上部，再通过护筒窗口、阀盖孔、节流塞和节流筒之间的通道、密封板、防护罩，排入大气；高速排出的气流基本不直接吹向浮球和滑动体，故高速排气时不会发生吹堵现象，在高速排气压差低于设定值前，节流塞保持不动。
3、当充水速度过快或水柱弥合速度过快时，排气压差增大到设定值时，节流塞被气流吹起，封堵节流筒的排气口，只留下节流塞上的数个小排气口排气。此时排气面积减少（减少80%以上），排气量下降，在管路中被截留的部分空气将形成缓冲气囊，减缓充水速度，消减水柱弥合能量，防止充水爆管和弥合水锤发生。由于此时节流塞的排气仍在继续，排气阀并未关闭，故不会造成排气阀关阀水锤。
4、当管中水体充满，水位上升进入阀体淹没浮球和滑动体时，浮球和滑动体（均比水轻）将上浮，滑动体的密封面与橡胶阀座接触形成高速排气口的密封，浮球密封面与微排阀座接触形成微排孔的密封，阀门关闭，水和气体均不能通过阀门排出，此时节流塞因无排气压差支撑而下落到节流筒底部，排气节流装置回到初始位置。
5、阀门关闭后，当管线中有气体未排净或析出时，将集聚到安装在管路局部高点的角型防水锤空气阀内。当此时积聚的气体增加，气压上升大于此时水的压力时，此气压一方面将滑动体顶住使高速排气口继续保持密封状态，另一方面将迫使淹没浮球的水位下降，浮球随之下落大开微量排气口，微排阀座开始微量排气。随着微量排气的进行，集聚此处的气压随之下降，水位上升，浮球随水位上升又封住微排阀座。故微排阀座可使气体通过微排阀座排出，但水却不能，实现了有气即排，排完即关，间隔排气，只排气不排水等功能，可zui大限度排尽管线中出现的气体。
6、当管线因停泵、泄水排空而出现负压时，水位下降，外界空气压力大于管线水压，滑动体和浮球下落，高速进排气口打开，可以立即大量吸入外界空气而消除管线真空。滑动体采用超高分子量聚乙烯材料，密封表面光滑且不生锈，与橡胶密封圈形成平面密封而非楔紧密封，不会因长时间密封而发生粘黏现象，因此在出现负压时能与密封面瞬间脱离。
三、HBFGP防水锤空气阀产品用途：
用于给水、排水管线中，具有自动排气、微量排气、自动补气的功能，提高输水管路的排送效率，降低排送成本。一旦管道内产生负压，迅速导入外界空气，保护管线免受负压破坏；并可迅速排出管道中的空气。
在管线充水阶段，大量排除管道内的空气；在管道正常运行时，在高压条件下，排除管道内析出聚集的少量空气；在管道放空阶段，对管道进行补气，避免管道产生负压；在管道发生事故时，对管道大量补气，防止管道因负压而破坏。
四、HBFGP防水锤空气阀作用原理：
即保证在管线出现水柱拉断时的负压工况下，又迅速大量排气，以避免负压的产生产;而当随后出现的水柱弥合工况时，阀门有效地限制排气，通过延缓排气时间，在管道当中造成空气囊似的弹性压缩空间，阻止快速的水柱弥合可能造成的压力升高，即水锤。
本阀消除断流弥合水锤,破坏真空与微量排气复合多功能阀:当水柱分离时，可高速吸气，破坏真空;当断流弥合时不高速排气，起缓冲作用，节流并限制排气速度，逐渐排除积存的空气。防水锤型空气阀具有普通空气阀的低压进排气以及微量排气功能。低压进排气部分是在管道压力较低时( 空管充水，管道排空等)工作，主要为低压工况下大量排气和进气;微量排气则主要在管道正常带压工作时，将管道内不断析出的气体及时排放，以减少因之可能产生的多种不利后果。
