QB1单口排气阀
更新时间：2024-04-13 10:04:36

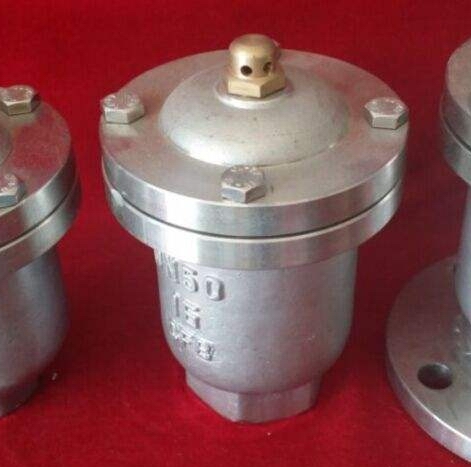

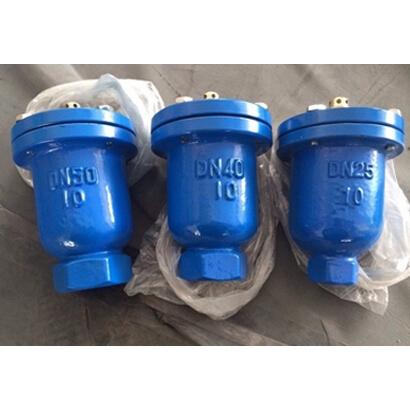

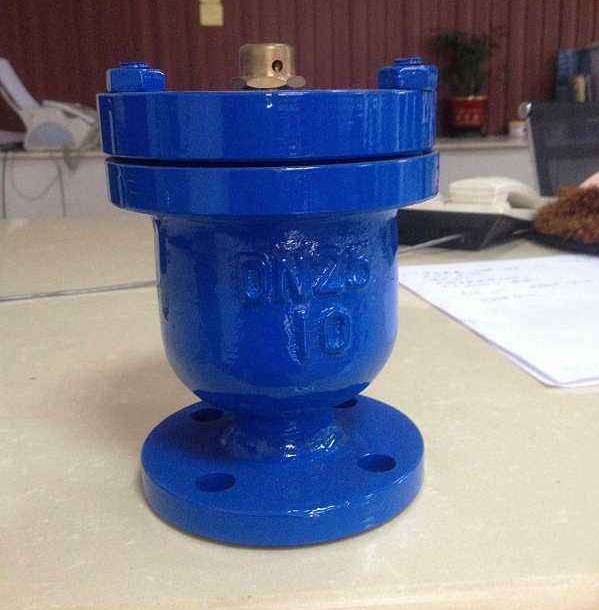

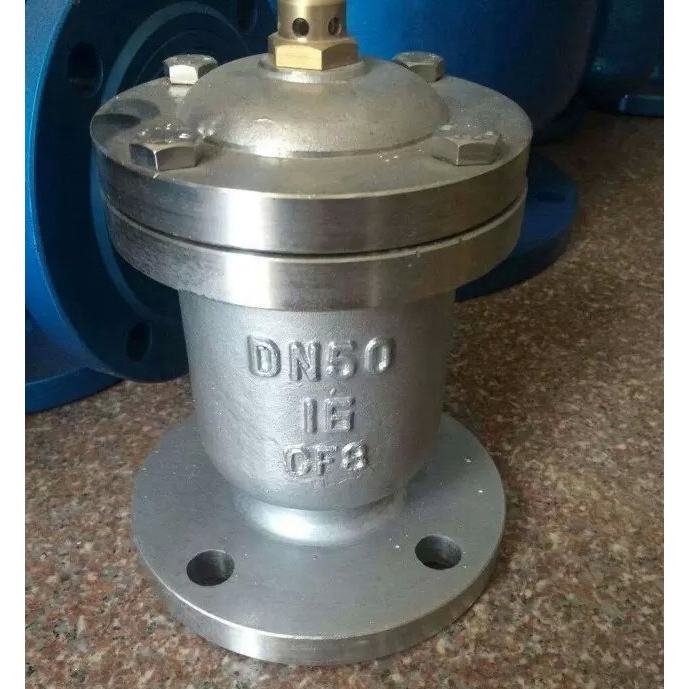

QB1单口排气阀
- 1、产品型号：QB1。
- 2、公称通径：DN15～DN20～DN25。
- 3、公称压力：1.0MPa～1.6MPa。
- 4、适用温度：-29ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水。
- 7、结构形式：浮球式。
- 8、连接方式：内螺纹、法兰式。
- 9、驱动方式：自动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
QB1单口排气阀用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。结构原理
QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。主要零部件
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 阀体 | 空心球 | 密封垫 | 阀盖 | 排气咀 | 垫圈 | 螺母 | 双头螺柱 |

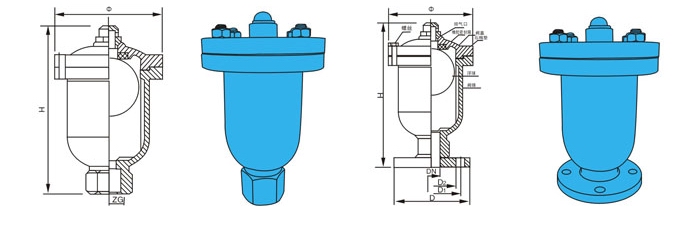

外形结构图
主要外形尺寸
| 型号 | 公称通径Dg | 主要及连接尺寸 | 阀体材料 | ||||
| D | D1 | D2 | H | 介质 | |||
| QB1-10法兰式 | 15 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢、不锈钢 |
| 20 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢、不锈钢 | |
| 25 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢、不锈钢 | |
| QB1-10丝口式 | 1/2" | 280 | 水 | 铸铁、铸钢、不锈钢 | |||
| 3/4" | 280 | 水 | 铸铁、铸钢、不锈钢 | ||||
| 1" | 280 | 水 | 铸铁、铸钢、不锈钢 | ||||
| 1" 1/4" | 280 | 水 | 铸铁、铸钢、不锈钢 | ||||
| 1" 1/2" | 280 | 水 | 铸铁、铸钢、不锈钢 | ||||
