QSP不锈钢全压高速排气阀
更新时间：2024-04-13 10:04:40

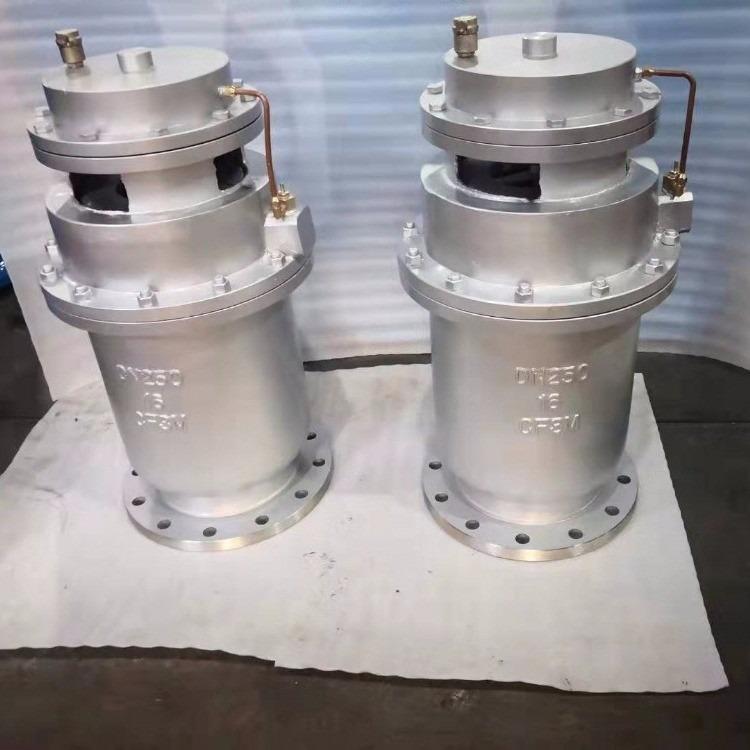

QSP不锈钢全压高速排气阀
- 1、产品型号：QSP。
- 2、公称通径：DN15～DN200。
- 3、公称压力：1.6MPa-2.5MPa。
- 4、适用温度：-29ºC～+80ºC。
- 5、阀体材质：不锈钢304、316、316L。
- 6、适用介质：水。
- 7、结构形式：浮球式。
- 8、连接方式：法兰。
- 9、驱动方式：自动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
QSP不锈钢全压高速排气阀在结构性能上完全超越了普通高速(双口)排气阀，对于管道中的气体，无论是否多段水柱，气柱相同，有压无压均可连续高速排出管道。浮球不顶在排气口上，不存在卡坏问题，少量气体可通过微孔排出，管道出现负压时可注气，防气染并缓冲水锤升压，解除新建管路道试车之险，排气之难减少城市管网爆管事故，减阻节能，减少压力振荡，提高整个供水系列及各种设备的安全可靠性。工作原理
QSP不锈钢全压高速排气阀是根据气缸原理制成的不同于其他任何一种进排气阀的全新装置，其原理是用浮筒杠杆等控制气缸内气动膜片动作，从而控制阀体排气口启闭。在高压(1MPa以下)状态下，无论是多段水柱、气柱相间，有压无压气体均可高速排出。结构特点
QSP不锈钢全压高速排气阀由下阀体，中阀体，浮筒，浮筒杆，阀芯，盖板，活塞杆，膜片及阀盖等组成的全压高速排气阀，其特征是通过销轴与浮筒铰接的浮筒杆可绕主轴转动，并由此实现通过浮筒升降控制阀芯的升降启闭，即当浮筒下降（阀体里充满气体）时，阀芯上升，打开小阀口，并关闭小排气帽上的排气口，使气体通过导管进入液压罐内，当浮筒在浮力作用下上升时候，阀芯下降，关闭小阀口，同时打开排气帽上的排气口，使液压罐通过导管，直通大气泄压，且当浮筒下降，液压缸内充满气体时，阀门上的大排气口自动关闭。当水泵停止，管内水流空时或遇到管内产生负压时，吸入空气，确保管线安全。适用范围
QSP不锈钢全压高速排气阀采用法兰连接，适用于压力为1.0~1.6Mpa清水官网，工作温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上，吸气和排气。主要零部件
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 零件名称 | 阀体 | 导向护桶 | 浮筒 | 大排气组件 | 汽缸组件 | 破坏阀 |
| 材料牌号 | 铸钢 | 不锈钢 | 不锈钢 | 组合件 | 组合件 | 铜 |

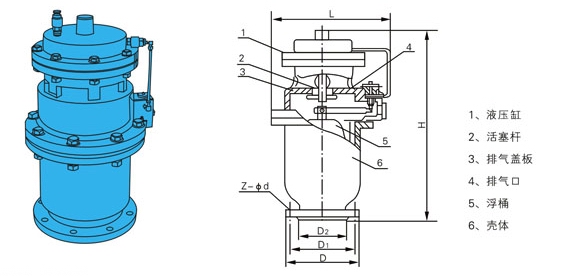

外形结构图
主要外形尺寸
| 型号 | DN | D | D1 | D2 | Z-Φd | L | H |
| QSP型 | 15 | 195 | 160 | 135 | 4-18 | 300 | 620 |
| 20 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 25 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 32 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 40 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 50 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 80 | 195 | 160 | 135 | 8-18 | 500 | 620 | |
| 100 | 215 | 180 | 155 | 8-18 | 500 | 620 | |
| 150 | 280 | 240 | 210 | 8-23 | 620 | 740 | |
| 200 | 340 | 295 | 266 | 8-23 | 620 | 780 | |
| 250 | 395 | 350 | 319 | 12-23 | 620 | 820 | |
| 300 | 445 | 400 | 370 | 12-23 | 620 | 850 | |
| 400 | 565 | 515 | 480 | 16-25 | 700 | 910 |
安装位置
1、水泵出口，逆止阀之前的横管上，在水泵启动时排气，停车时呼气。2、管路下坡处的横管上。
3、当水泵停止时，可能造成真空或负压处。
4、长距离管线中，每隔1-1.5公里处的横管处。
5、横管的最高处，立管的顶端。
安装注意事项
1、排气阀应竖直安装在横管上。2、为方便于维修，排气阀的下方应安装一只隔离阀。
3、排气阀不得安装于强酸或强碱的环境中。
4、通天排气阀应该采取防冻措施，一般需砌窑井加以保护及防冻。
