P41X不锈钢单口快速排气阀

更新时间:2024-04-13 10:04:40

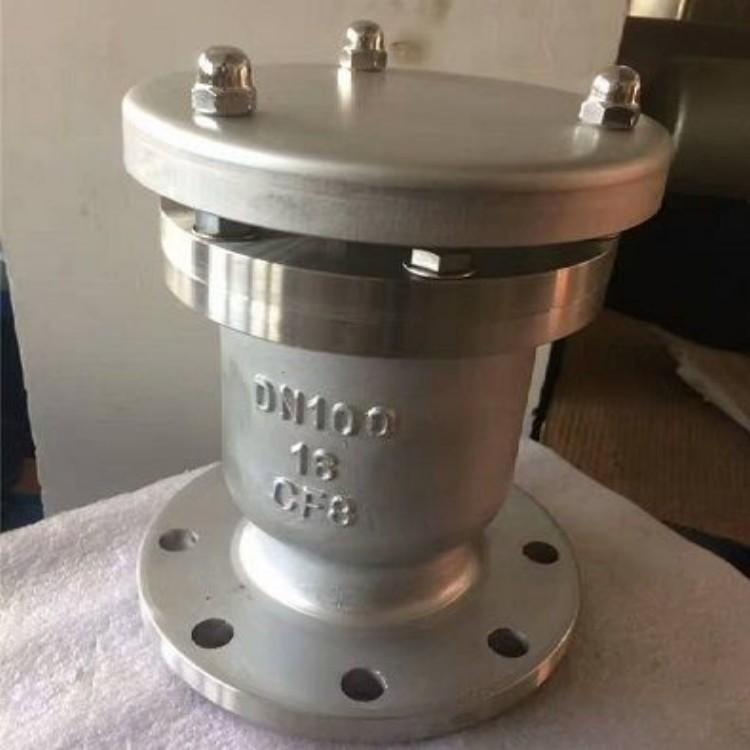

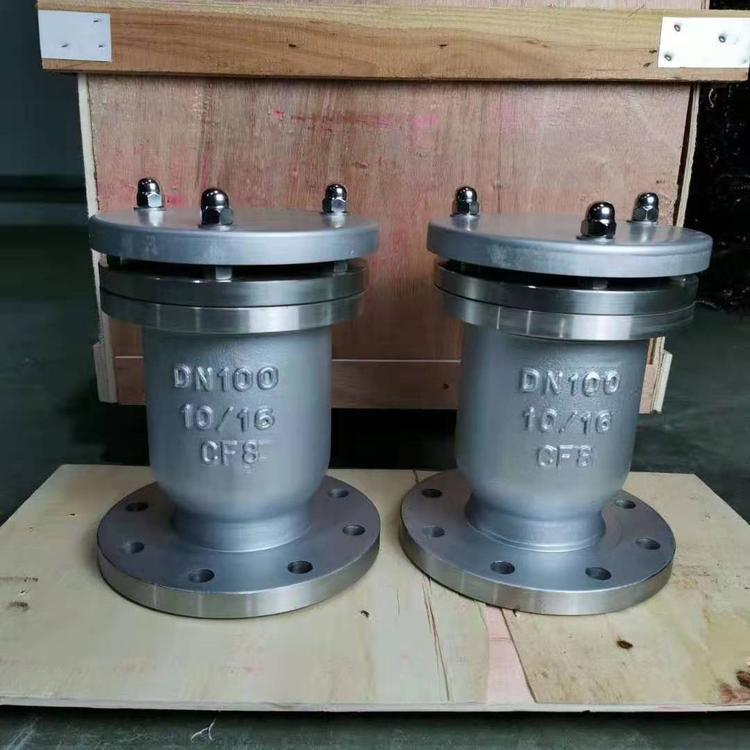

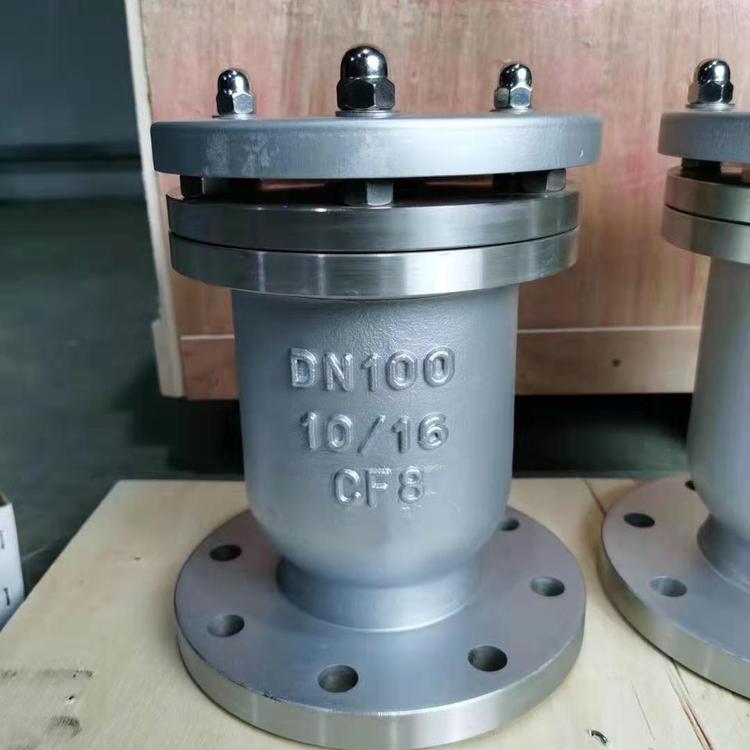

P41X不锈钢单口快速排气阀

  • 1、产品型号:P41X、P42X。
  • 2、公称通径:DN25~DN200。
  • 3、公称压力:1.6MPa。
  • 4、适用温度:-29ºC~+80ºC。
  • 5、阀体材质:不锈钢304、316、316L。
  • 6、适用介质:水。
  • 7、结构形式:浮球式。
  • 8、连接方式:法兰。
  • 9、驱动方式:自动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

P41X不锈钢单口快速排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。能够排除管道中的气体,减少阻力节约能源。当管道负压时能快速自动吸入空气防止管道破裂。排气能力是普通双孔排气阀多倍。浮球托架为不锈钢,使用寿命长,安全可靠。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

工作原理

管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。

每小时排气量表

规格 25 50 80 100 150 200
立方米/小时 2-88 85-3521 14-597 22-904 34-1413 66-2709

外形结构图



主要外形尺寸

公称通径 D D1 D2 D3 H Z-φd
DN(mm)
25 115 85 57 150 240 4-14
50 160 125 102 165 270 4-14
80 195 160 138 200 300 4-18
100 215 180 158 220 335 8-18
150 280 240 212 290 430 8-13
200 335 295 268 340 505 8-23
