QB1不锈钢法兰单口排气阀

更新时间:2024-04-13 10:04:40

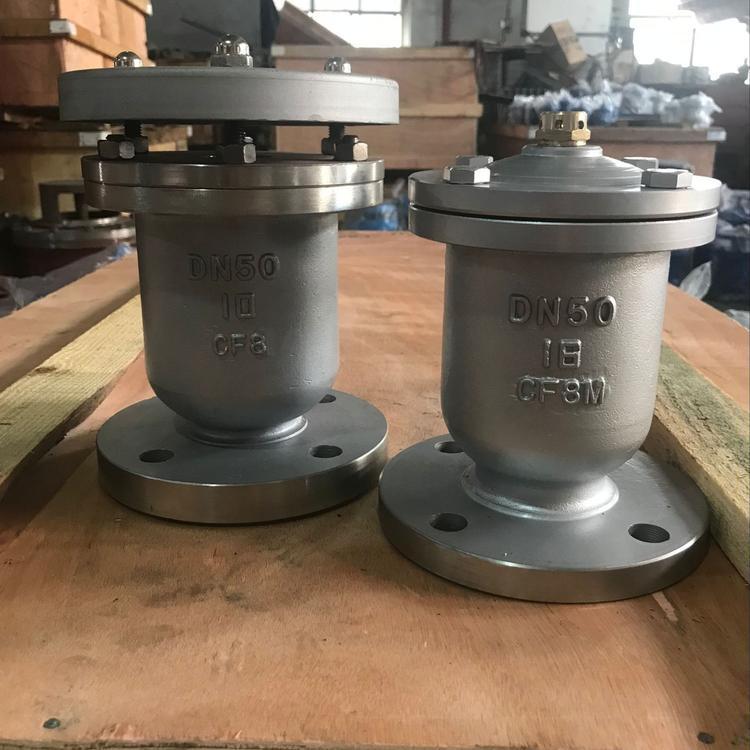

QB1不锈钢法兰单口排气阀

  • 1、产品型号:QB1。
  • 2、公称通径:DN15~DN20~DN25。
  • 3、公称压力:1.6MPa~2.5MPa。
  • 4、适用温度:-29ºC~+80ºC。
  • 5、阀体材质:不锈钢304、316、316L。
  • 6、适用介质:水。
  • 7、结构形式:浮球式。
  • 8、连接方式:法兰。
  • 9、驱动方式:自动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

QB1不锈钢法兰单口排气阀用于管道上的最高点或闭气地方,来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体,其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1不锈钢法兰单口排气阀适用与工作温度≤80℃的管路上,作为排除管路内气体的设备。管内开始注水时,浮球会慢慢向上浮起,此时本阀已进行排气。当达到一定压力的进修,浮球紧顶住橡胶圈,说明空气已全部从排气嘴排出。

结构原理

QB1不锈钢法兰单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。

主要零部件

1 2 3 4 5 6 7 8
阀体 空心球 密封垫 阀盖 排气咀 垫圈 螺母 双头螺柱

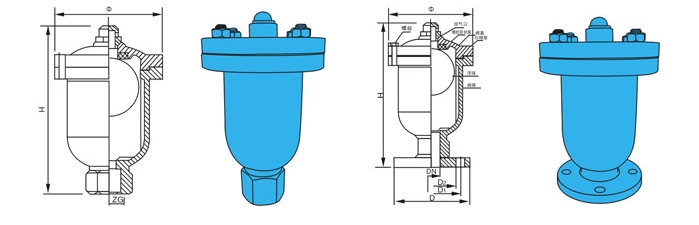

外形结构图

主要外形尺寸

型号 公称通径Dg 主要及连接尺寸 阀体材料
D D1 D2 H 介质
QB1-10法兰式 15 195 160 85 330 铸铁、铸钢、不锈钢
20 195 160 85 330 铸铁、铸钢、不锈钢
25 195 160 85 330 铸铁、铸钢、不锈钢
QB1-10丝口式 1/2"       280 铸铁、铸钢、不锈钢
3/4"       280 铸铁、铸钢、不锈钢
1"       280 铸铁、铸钢、不锈钢
1" 1/4"       280 铸铁、铸钢、不锈钢
1" 1/2"       280 铸铁、铸钢、不锈钢
