J744X液动角式排泥阀
更新时间：2024-04-13 10:04:23

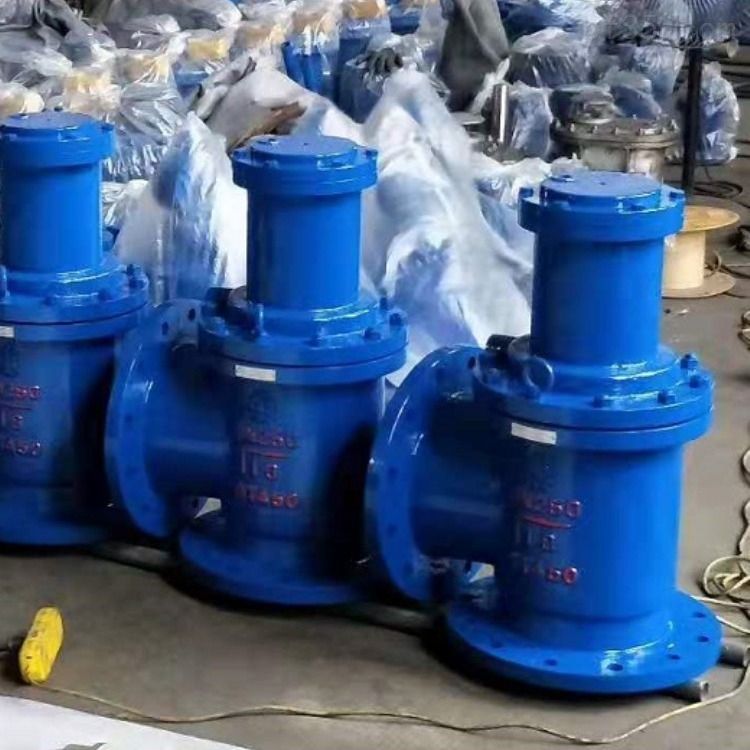

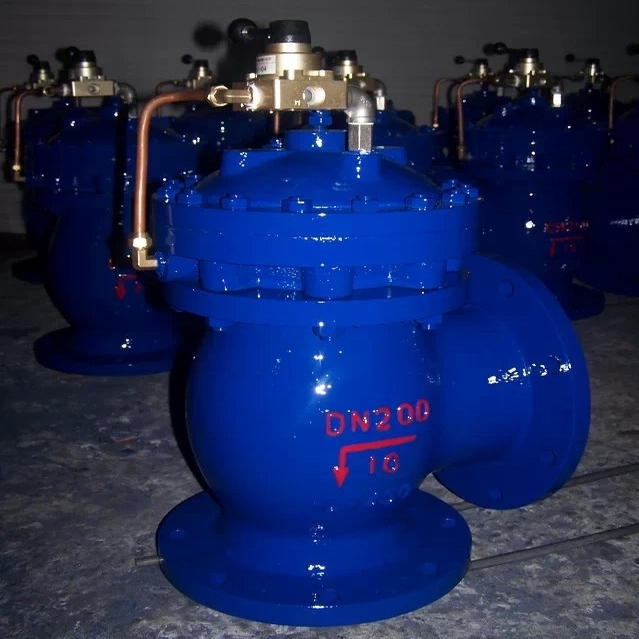

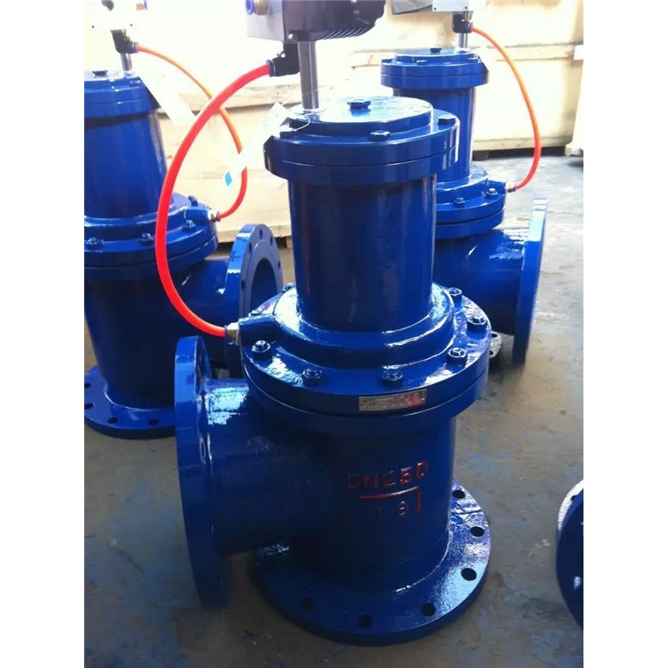

J744X液动角式排泥阀
- 1、产品型号：J744X。
- 2、公称通径：DN80～DN400。
- 3、公称压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水。
- 7、功能作用：排泥。
- 8、连接方式：法兰。
- 9、驱动方式：液动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。

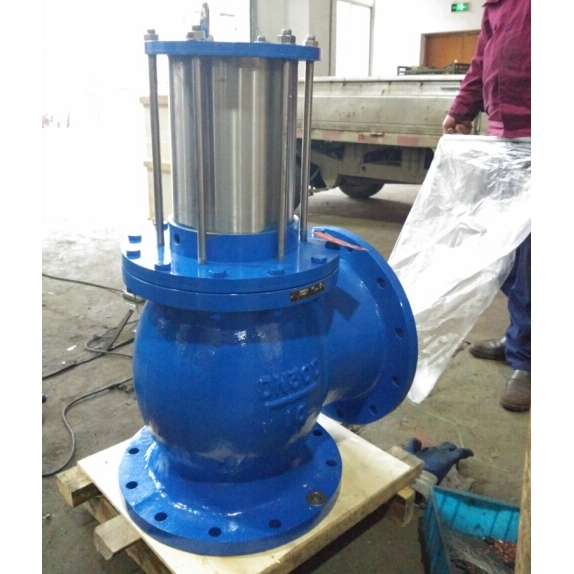

产品说明
J744X液动角式排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。排泥阀应安装在原管线的最低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。结构特点
1、其密封性能好，经久耐用，其寿命达7年以上；2、开启速度快，一般在15秒钟内阀板已全开；
3、阀板与阀体为软密封，关闭后密封性能好，无泄漏；
4、配以电磁换回阀，则能实现远控、自控等；
5、驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
技术参数
公称压力：0.6MPa-1.6MPa公称通径：50～400mm
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
零部件材料
| 零件名称 | 阀体、阀盖 | 板阀 | 阀杆 | 液压缸 | 密封圈 |
| 材 料 | 铸铁、球铁、碳钢 | 铸铁/碳钢 | 不锈钢 | 碳钢、不锈钢 | 丁腈橡胶 |

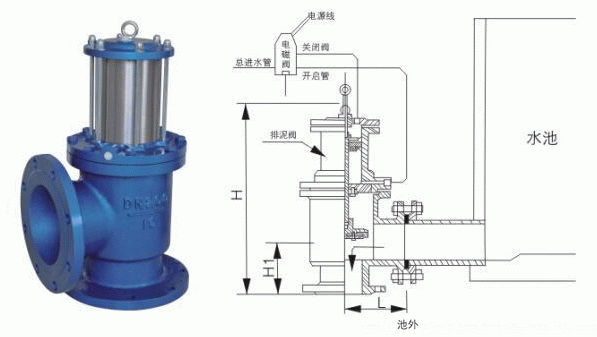

外形结构图
主要外形尺寸
| 公称通径 | 连接尺寸 | 进液接管(G) | |||||
| D | D1 | L | H1 | H | z-d | ||
| 80 | 195 | 160 | 135 | 115 | 460 | 4-18 | 1/2" |
| 100 | 215 | 180 | 145 | 125 | 500 | 8-18 | 1/2" |
| 150 | 280 | 240 | 185 | 155 | 630 | 8-23 | 1/2" |
| 200 | 335 | 295 | 225 | 185 | 750 | 8-23 | 1/2" |
| 250 | 390 | 350 | 250 | 245 | 835 | 12-23 | 1/2" |
| 300 | 440 | 400 | 280 | 240 | 970 | 12-23 | 1/2" |
| 350 | 500 | 460 | 340 | 275 | 1110 | 16-23 | 1/2" |
| 400 | 565 | 515 | 345 | 310 | 1220 | 16-25 | 1/2" |
