SD44X手动快开排泥阀
更新时间：2024-04-13 10:04:21

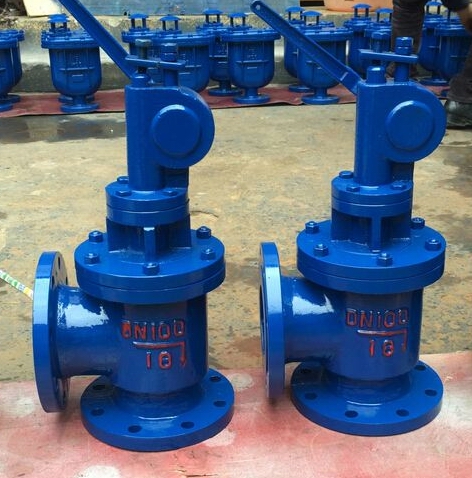

SD44X手动快开排泥阀
- 1、产品型号：SD44X。
- 2、公称通径：DN80～DN400。
- 3、公称压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水。
- 7、功能作用：排泥。
- 8、连接方式：法兰。
- 9、驱动方式：手动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
SD44X手动快开排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。手动快开排泥阀升降方便快速，修理简单，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。技术参数
| 公称通径 | 公称压力 | 适用温度 | 适用介质 |
| DN80-DN400 | 1.6Mpa | 80摄氏度 | 水、污水 |
零部件材料
| 阀体 | 阀架 | 阀杆 | 齿轮 | 齿轮架 |
| 铸铁、碳钢 | 铸铁、碳钢 | 不锈钢 | 碳钢 | 铸铁、碳钢 |

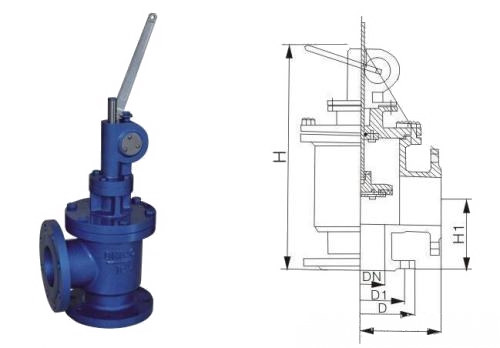

外形结构图
主要外形尺寸
|
公称通径 (mm) |
尺 寸(mm) | 接管螺纹G | ||
| H | L1 | L2 | ||
| 80 | 480 | 135 | 125 | 1/2〞 |
| 100 | 500 | 145 | 125 | 1/2〞 |
| 150 | 620 | 175 | 145 | 1/2〞 |
| 200 | 735 | 225 | 185 | 1/2〞 |
| 250 | 805 | 260 | 205 | 1/2〞 |
| 300 | 940 | 280 | 245 | 3/4〞 |
| 350 | 1100 | 305 | 270 | 3/4〞 |
| 400 | 1200 | 340 | 310 |
1〞 |
