J644X气动角式排泥阀

更新时间:2024-04-13 10:04:23

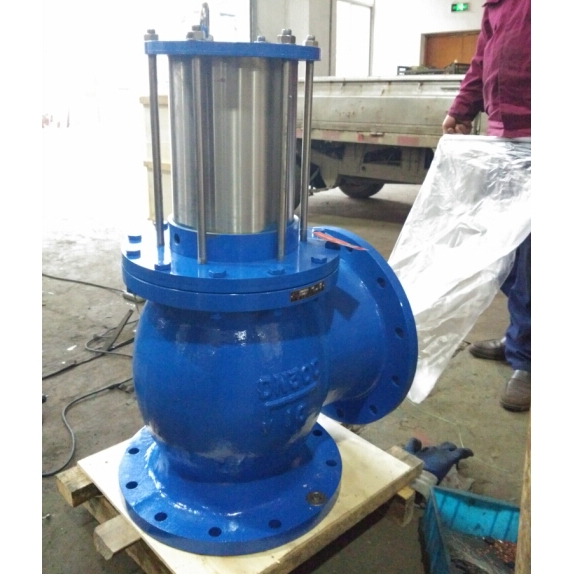

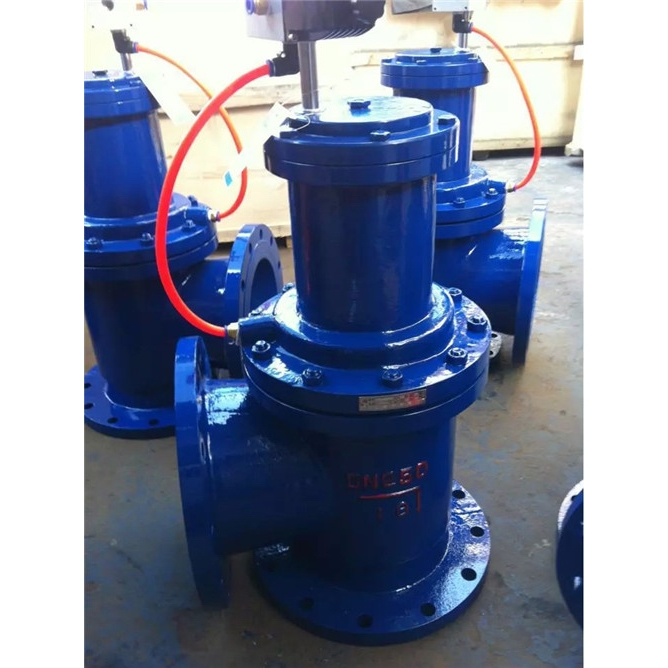

J644X气动角式排泥阀

  • 1、产品型号:J644X。
  • 2、公称通径:DN80~DN400。
  • 3、公称压力:1.0MPa~1.6MPa。
  • 4、适用温度:-0ºC~+80ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:水、污水。
  • 7、功能作用:排泥。
  • 8、连接方式:法兰。
  • 9、驱动方式:气动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J644X气动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。排泥阀应安装在原管线的最低点,并选用与排污水流成切线的排泥三通,还应考虑到排放过程中冲刷对附件基础的影响,排泥阀安装完毕后应及时关闭。

结构特点

1、其密封性能好,经久耐用,其寿命达7年以上;
2、开启速度快,一般在15秒钟内阀板已全开;
3、阀板与阀体为软密封,关闭后密封性能好,无泄漏;
4、配以电磁换回阀,则能实现远控、自控等;
5、驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

技术参数

公称压力:0.6MPa-1.6MPa
公称通径:50~400mm
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T l 7241 6 GB/T 911 3
试验标准:GB/T l 3927 APl 598

零部件材料

零件名称   阀体、阀盖 板阀   阀杆     液压缸 密封圈
材 料   铸铁、球铁、碳钢 铸铁/碳钢 不锈钢 碳钢、不锈钢 丁腈橡胶

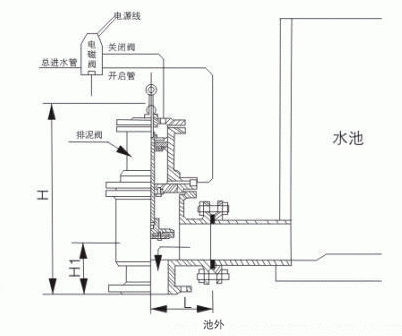

外形结构图



主要外形尺寸

公称通径 连接尺寸 进液接管(G)
D D1 L H1 H z-d
80 195 160 135 115 460 4-18 1/2"
100 215 180 145 125 500 8-18 1/2"
150 280 240 185 155 630 8-23 1/2"
200 335 295 225 185 750 8-23 1/2"
250 390 350 250 245 835 12-23 1/2"
300 440 400 280 240 970 12-23 1/2"
350 500 460 340 275 1110 16-23 1/2"
400 565 515 345 310 1220 16-25 1/2"
