100S角式隔膜排泥阀
更新时间：2024-04-13 10:04:22

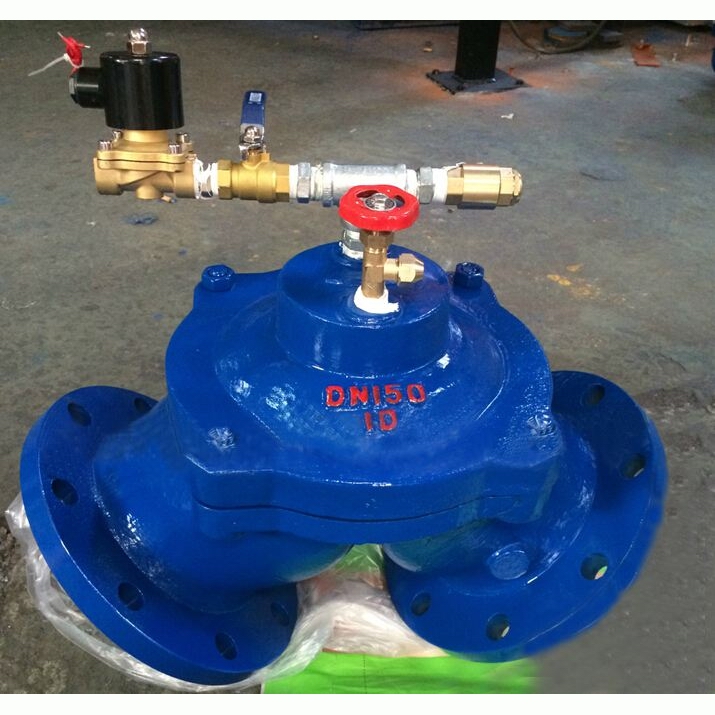

100S角式隔膜排泥阀
- 1、产品型号：100S。
- 2、公称通径：DN80～DN300。
- 3、公称压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水。
- 7、功能作用：排泥。
- 8、连接方式：法兰。
- 9、驱动方式：电动、气动、液动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
100S角式隔膜排泥阀内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低，外部液动（气动）控制管路，集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂，作为排除水池内泥沙及污物用。技术参数
| 公称压力 | 壳体试验压力MPa | 密封试验压力MPa |
| 1.0 | 1.5 | 1.1 |
| 1.6 | 2.4 | 1.6 |
零部件材料
| 零件名称 | 阀体、阀盖 | 阀瓣、弹簧 | 薄膜 |
| 材料 | 铸铁 | 不锈钢 | 尼龙强SX橡胶 |

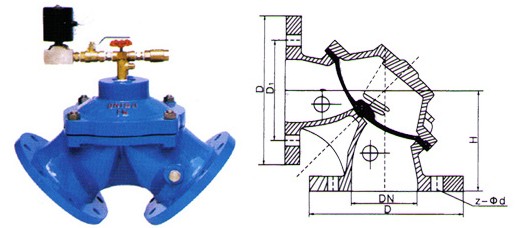

外形结构图
主要外形尺寸
| 连接标准 | 法兰连接尺寸符合GB4216 | |||
| 公称通径 | H | D | D1 | Z-∮d |
| 80 | 140 | 195 | 160 | 4-18 |
| 100 | 150 | 215 | 180 | 8-18 |
| 150 | 185 | 280 | 240 | 8-23 |
| 200 | 245 | 335 | 295 | 8-23 |
| 250 | 340 | 395 | 350 | 12-23 |
| 300 | 395 | 445 | 400 | 12-23 |

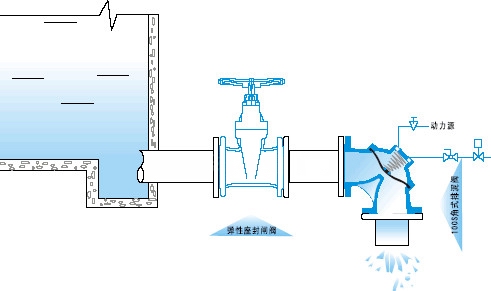

安装示意图
