JM744X隔膜式液压排泥阀

更新时间：2024-04-13 10:04:25

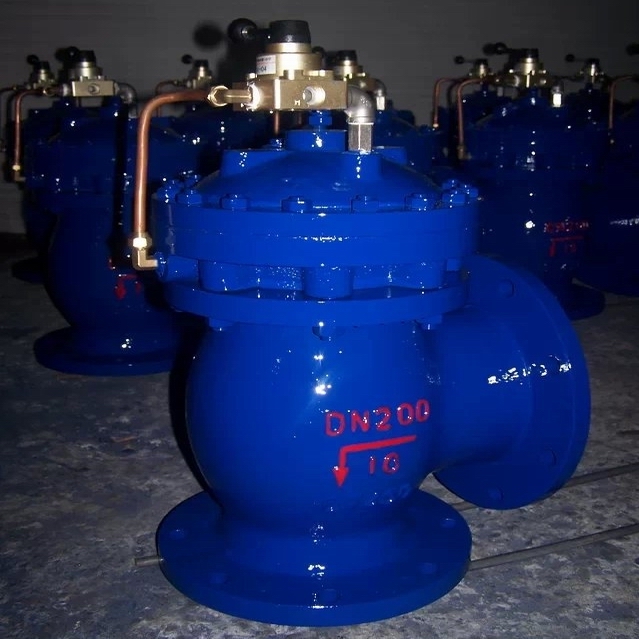

JM744X隔膜式液压排泥阀

1、产品型号：JM744X。
2、公称通径：DN80～DN300。
3、公称压力：1.0MPa～1.6MPa。
4、适用温度：-0ºC～+80ºC。
5、阀体材质：铸铁、铸钢、不锈钢。
6、适用介质：水、污水。
7、功能作用：排泥。
8、连接方式：法兰。
9、驱动方式：液动、液压。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

JM744X隔膜式液压排泥阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在各类沉淀水池的底壁外，用以排除池底泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。

结构特点

1、采用全衬胶阀板，密封效果好，无泄漏。经久耐用，使用寿命长。
2、在双室隔膜的膜片压板装1个节流装置，承启关闭、打开的作用。
3、采用双室隔膜传动机构，阀门开启平稳快捷，比活塞式阀门具有以下优点：
a、无运动磨损，不会因杂质而产生漏水；
b、对泥沙淤积不敏感；
c、不需要润滑，无机械磨损，无定期更换的橡胶制品，使用寿命长；
4、驱动介质压力水可直接采用自来水或本水池上部清水，（压力≥0.05MPa）操作方便。
5、自动化程度高，可实现远距离自动控制和集中控制。

技术参数

公称压力：0.6MPa-1.6MPa
公称通径：50～400mm
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598

零部件材料

零件名称	阀体、阀盖	膜片压板、阀盘	阀杆	膜片
材料	铸铁、球铁、碳钢	球铁、青铜	不锈钢	尼龙强化橡胶

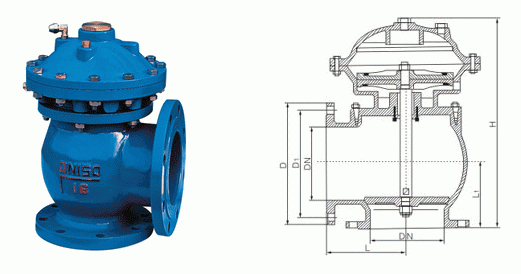

外形结构图

主要外形尺寸

公称通径	连接尺寸							进液接管(G)
公称通径	D	D1	Φ	L	H1	H	Z-Φ	进液接管(G)
80	195	160	210	135	115	330	4-18	1/2"
100	215	180	240	145	125	360	4-18	1/2"
150	280	240	315	185	155	450	8-23	1/2"
200	335	295	400	220	185	545	8-23	1/2"
250	390	350	460	250	215	610	12-23	1/2"
300	440	400	555	280	240	680	12-23	1/2"

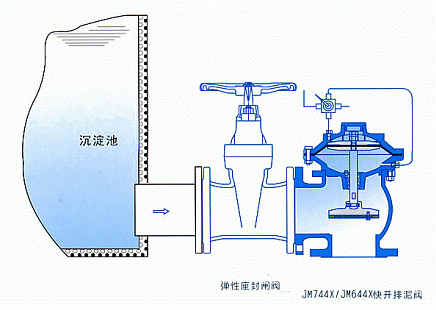

安装示意图
