JM744X隔膜式液压快开排泥阀

更新时间：2024-04-13 10:04:25

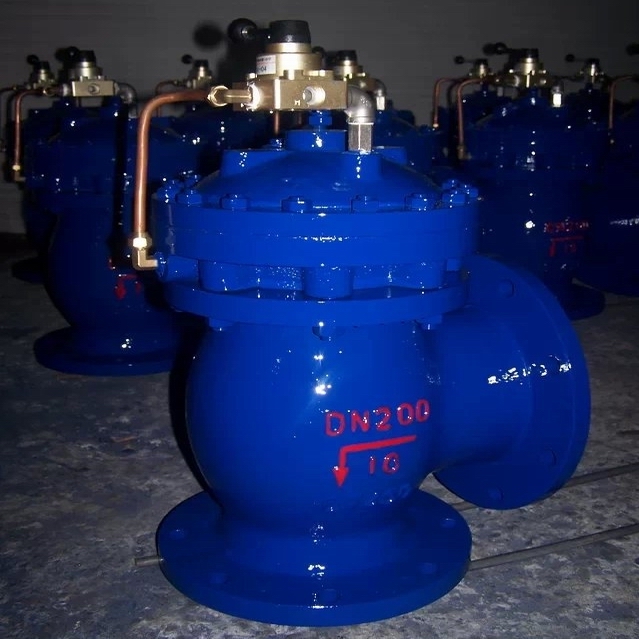

JM744X隔膜式液压快开排泥阀

1、产品型号：JM744X。
2、公称通径：DN80～DN300。
3、公称压力：1.0MPa～1.6MPa。
4、适用温度：-0ºC～+80ºC。
5、阀体材质：铸铁、铸钢、不锈钢。
6、适用介质：水、污水。
7、功能作用：排泥。
8、连接方式：法兰。
9、驱动方式：液压。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

JM744X隔膜式液压快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在各类沉淀水池的底壁外，用以排除池底泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。

结构特点

1、采用全衬胶阀板，密封效果好，无泄漏。经久耐用，使用寿命长。
2、在双室隔膜的膜片压板装1个节流装置，承启关闭、打开的作用。
3、采用双室隔膜传动机构，阀门开启平稳快捷，比活塞式阀门具有以下优点：
a、无运动磨损，不会因杂质而产生漏水；
b、对泥沙淤积不敏感；
c、不需要润滑，无机械磨损，无定期更换的橡胶制品，使用寿命长；
4、驱动介质压力水可直接采用自来水或本水池上部清水，（压力≥0.05MPa）操作方便。
5、自动化程度高，可实现远距离自动控制和集中控制。

技术参数

公称压力：0.6MPa-1.6MPa
公称通径：50～400mm
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598

零部件材料

零件名称	阀体、阀盖	膜片压板、阀盘	阀杆	膜片
材料	铸铁、球铁、碳钢	球铁、青铜	不锈钢	尼龙强化橡胶

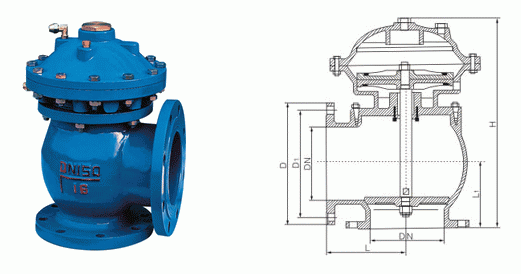

外形结构图

主要外形尺寸

公称通径	连接尺寸							进液接管(G)
公称通径	D	D1	Φ	L	H1	H	Z-Φ	进液接管(G)
80	195	160	210	135	115	330	4-18	1/2"
100	215	180	240	145	125	360	4-18	1/2"
150	280	240	315	185	155	450	8-23	1/2"
200	335	295	400	220	185	545	8-23	1/2"
250	390	350	460	250	215	610	12-23	1/2"
300	440	400	555	280	240	680	12-23	1/2"

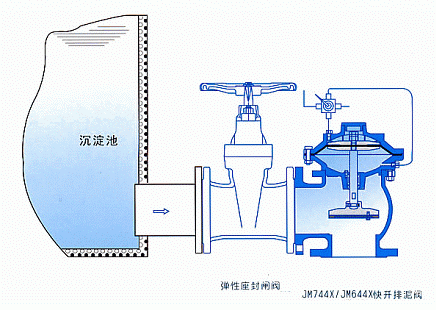

安装示意图
