JM742X隔膜式池底排泥阀
更新时间：2024-04-13 10:04:26

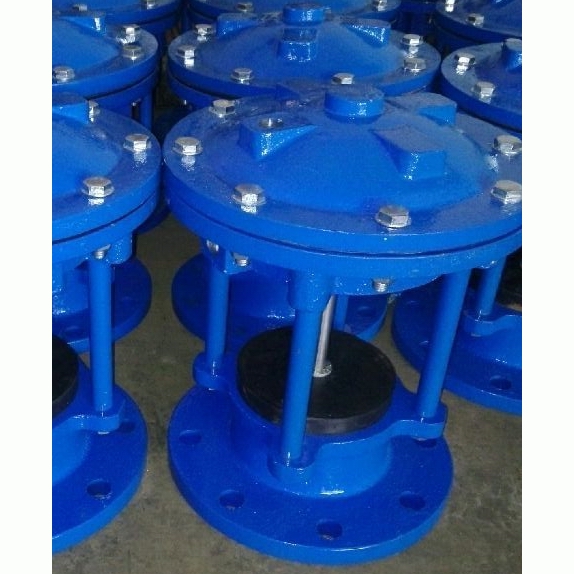

JM742X隔膜式池底排泥阀
- 1、产品型号：JM742X。
- 2、公称通径：DN100～DN400。
- 3、公称压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水。
- 7、功能作用：池底排泥。
- 8、连接方式：法兰。
- 9、驱动方式：液动、气动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
JM742X隔膜式池底排泥阀用于自来水公司或污水厂的各类水池的底部，通过换向阀的控制排除池底的泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁用以扫除池底沉淀的泥沙和污物。工作原理
JM742X隔膜式池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放。当二位四通换向阀处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。反应迅速，关闭准确 ，密封性强、开关性能好，检修方便，使用寿命可达五年以上。技术参数
1. 工作压力：1.0Mpa2. 介质：水
3.使用温度：常温
4.隔膜室工作压力：0.3-1.0
5.隔膜室工作液：气、清水
零部件材料
| 零件名称 | 阀体 | 隔膜上腔 | 隔膜下腔 | 阀板 | 阀杆 | 拼帽 | 隔膜片 |
| 材料 | HT200 | HT200 | HT200 | HT200 | 不锈钢 | A3钢 | 耐磨丁晴橡胶和尼龙 |

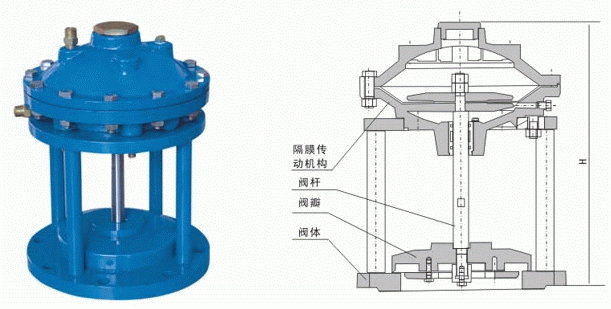

外形结构图
主要外形尺寸
|
法兰连接尺寸 按JB78 |
DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 260 | 375 | 250 | 525 | 585 | 600 | 680 |

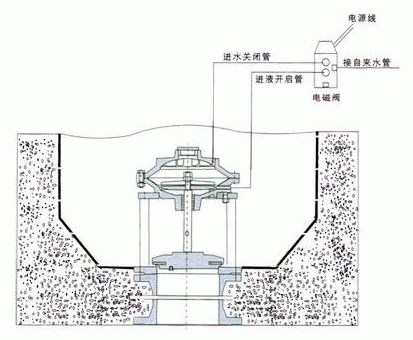

安装示意图
