非隔离式蓄能器工作原理（图）

Writer： admin Time：2020-09-12 11:07 Browse：℃

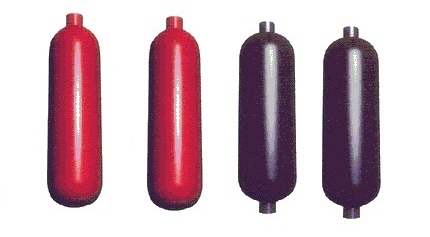

非隔离式蓄能器 工作原理:

储气瓶是以储气方式储存能量。作为气体动力源，或作为非隔离式蓄能器，在液压、气动系统中起储能和稳定压力等作用。具有容量大、功率损耗少、体积小等优点。本公司生产的储气瓶采用无缝钢管热旋压成形工艺，具有安全可靠、外形 美观、性能稳定的特点。已广泛应用于机械工业和军工行业等领域之中。

非隔离式蓄能器 型号说明:

CQP Φ – V / P – ※
① ② ③ ④ ⑤
①储气瓶
②罐体外径（mm）
③公称容量（L）
④公称压力（MPa）
⑤结构形式：A—双头、B—单头、C—外带接头

非隔离式蓄能器 外形尺寸:

型号	外径 D(mm)	公称 压力 (MPa)	公称容积 (L)	尺寸 L (mm)			连接螺纹		重量 (kg)
				A型	B型	C型	M1	M2	A型	B型	C型
CQPΦ-10/14-※	219	14	10	570	510	490	M80×2-6g	M42×2-6H	130	127	97
CQPΦ-50/14-※			50	1170	1110	1040			154	151	111
CQPΦ-63/14-※			63	1410	1350	1280			184	181	141
CQPΦ-72/14-※			72	1580	1520	1460			205	202	160
CQPΦ-80/14-※			80	1710	1650	1620			224	221	177
CQPΦ-100/14-※		100	2090	2030	2000	268			271	217
CQPΦ-40/20-※		20	40	990	930	860			87	85	97
CQPΦ-50/20-※			50	1170	1110	1040			103	101	111
CQPΦ-63/20-※			63	1410	1350	1280			123	121	141
CQPΦ-72/20-※			72	1580	1520	1460			137	135	160
CQPΦ-80/20-※			80	1710	1650	1620			150	148	177
CQPΦ-100/20-※			100	2090	2030	2000			170	172	217
CQPΦ-40/31.5-※		31.5	40	990	930	860			130	127	97
CQPΦ-50/31.5-※			50	1170	1110	1040			154	151	111
CQPΦ-63/31.5-※			63	1410	1350	1280			184	181	141
CQPΦ-72/31.5-※	72		1580	1520	1460	205			202	160
CQPΦ-80/31.5-※	80		1710	1650	1620	224			221	177
CQPΦ-100/31.5-※	100		2090	2030	2000	281			284	217

注：对表格以外的特殊规格或连接尺寸的气瓶，可根据用户要求进行生产。

非隔离式蓄能器 订货说明:

1.订货时须写明型号代号全称，如：公作压力为20MPa，公称容量为16L，直径为Φ219，结构形式为双头的储气瓶：CQP219-16/20-A。
2.若对储气瓶有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
