皮囊式蓄能器 工作原理:

油液实际是不可压缩的，因此不能蓄积压力能。胶囊式蓄能器是利用气体（氮气）的可压缩性来蓄积液体的原理（即采用氮气作为压缩介质）而工作的。
胶囊式蓄能器由油液部分和带有气密隔离件的胶囊（内装氮气）构成。位于胶囊周围的油液与液压回路相通。因此，当压力升高时油液进入囊式蓄能器由此气体被压缩；当压力下降时，压缩气体膨胀，进而将油液压入回路。

皮囊式蓄能器 型号说明:

①名称代号：液压－囊式蓄能器
②结构形式：A－小口、AB－大口
③公称容量：0.4～150L
④公称压力：10、20、31.5MPa
⑤连接方式：L－螺纹、F－法兰
⑥工作介质：A-液压油 Ra－乳化液

皮囊式蓄能器 技术参数:

公称压力：10、20、31.5MPa
适用介质：矿物油、
水－乙二醇、乳化液
介质温度：-10℃～+70℃

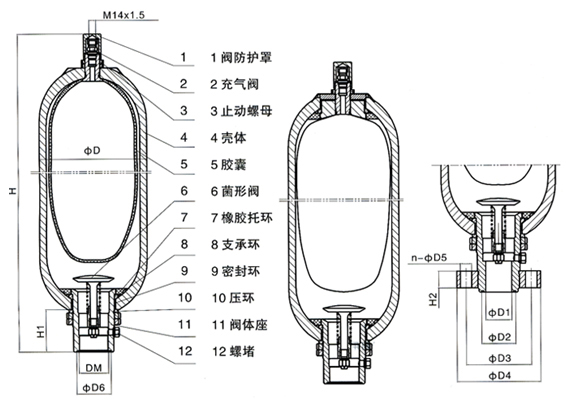

皮囊式蓄能器 内部结构及外形尺寸:

型号（Model）	公称压力（MPa）	公称容量（L）	连接方式		基本尺寸（mm）										重量（Kg）
			L	F
			H		DM	ΦD1	ΦD2	ΦD3	ΦD4	n-D5	ΦD6	H1	H2	ΦD
NXQ※-0.4/※-L-※	10 20 31.5	0.4	250		M27×2						32 （32×1.9）	52		89	3
NXQ※-0.63/※-L-※		0.63	320												3.5
NXQ※-1/※-L-※		1	315											114	5.5
NXQ※-1.6/※-L/F-※		1.6	355	370	M42×2	40	50 （50×3.1）	97	130	6-Φ17	50 （50×3.1）	66	25	152	12.5
NXQ※-2.5/※-L/F-※		2.5	420	435											15
NXQ※-4/※-L/F-※		4	530	545											18.5
NXQ※-6.3/※-L/F-※		6.3	700	715											25.5
NXQ※-10/※-L/F-※		10	660	685	M60×2	50	65 （65×3.1）	125	160	6-Φ22	70 （70×3.1）	85	32	219	48
NXQ※-16/※-L/F-※		16	870	895											63
NXQ※-25/※-L/F-※		25	1170	1195											84
NXQ※-40/※-L/F-※		40	1690	1715											119
NXQ※-20/※-L/F-※		20	690	715	M72×2	70	80 （80×3.1）	150	200	6-Φ26	80 （80×3.1）	105	40	299	92
NXQ※-25/※-L/F-※		25	780	805											105
NXQ※-40/※-L/F-※		40	1080	1110											135
NXQ※-63/※-L/F-※		63	1500	1530											191
NXQ※-80/※-L/F-※		80	1810	1840											241
NXQ※-100/※-L/F-※		100	2220	2250											290
NXQ※-100/※-L/F-※		100	1315	1360	M100×3	100	115 （115×3.1）	220	255	8-Φ26	115 （115×5.7）	115	50	426	441
NXQ※-160/※-L/F-※		160	1915	1960											552
NXQ※-200/※-L/F-※		200	2315	2360											663
NXQ※-250/※-L/F-※		250	2915	2960											786

皮囊式蓄能器 注意事项:

蓄能器壳体上不得进行焊接和任何机械加工；蓄能器胶囊内只许充入氮气，不得使用氧气及其它可燃性和腐蚀性气体；蓄能器应安装在由溢流阀或其他安全阀的液压系统中。

皮囊式蓄能器 订货说明:

1) 订货时须写明型号代号全称，如：工作压力为20Mpa.公称容量25L，壳体结构为小口。工作介质为液压油，连接方式为螺纹连接的囊式蓄能
器：NXQA－25/20－L－A。
2) 若对蓄能器有特殊要求时，请同本企业商洽。
3) 本企业保留设计更改权。对修改不另行通知。
