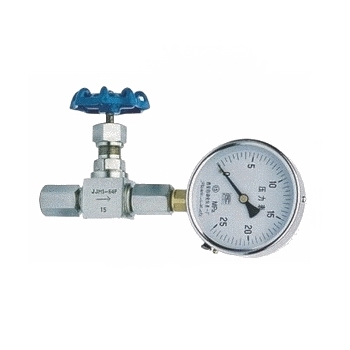

JJM1压力表截止阀

更新时间:2024-04-13 10:04:36

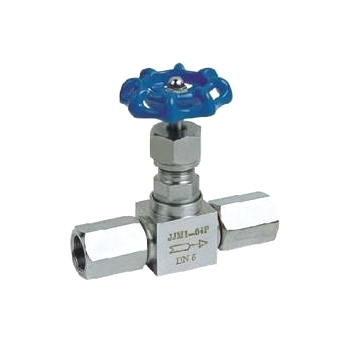

JJM1压力表截止阀

  • 1、产品形号:JJM1。
  • 2、公称通径:M20x1.5。
  • 3、公称压力:16.0MPa~32.0MPa。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:卡套、外螺纹、焊接、内螺纹。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

JJM1压力表截止阀密封性良好,一般用于较小流量,适用于较高压力的气体或液体(如蒸汽、油品)介质的密封。使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。广泛用于石油、化工、电厂、冶金等行业。

主要零件材料

零件名称 阀体、阀盖、螺栓 阀杆、阀瓣、密封圈 填料 垫片 手轮
JJM8
160P
DN3-50
铬镍不锈钢 不锈钢 聚四氟乙稀、柔性石墨 橡胶石棉板 优质碳钢

主要性能规范

型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质
壳体 (MPa) 密封 (液) 密封
(气)
JJM8-160P

16.0 24.0 17.6 0.6 16.0 P≤540℃ 液化石油气水、酸、蒸汽、油品等
C≤425℃

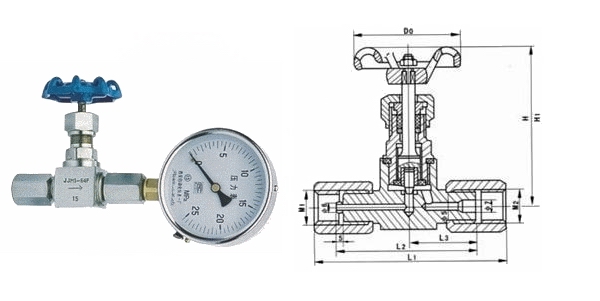

外形结构图



主要外型及连接尺寸

型号 公称直径(mm) 尺寸 重量(Kg)
L L1 Do H H1 M1 M2
JJM8-160   116 85 65 116 128 M20×1.5左 M20×1.5右 1.0

主要零部件材料

零件名称 阀体、阀盖、螺栓 阀杆、阀瓣、密封圈 填料 垫片 手轮
JJM1-160-DN3-50 铬镍不锈钢 不锈钢 聚四氟乙稀、柔性石墨 橡胶石棉板 优质碳钢

主要性能规范

型号 公称压力(MPa) 试验压力(MPa) 工作压力
(MPa)
工作温度 (℃) 适用介质
壳体 (MPa) 密封
(液)
密封
(气)
JJM1-160 16.0 24.0 17.6 0.6 16.0 P≤540℃ 液化石油气水、酸、蒸汽、油品等
C≤425℃

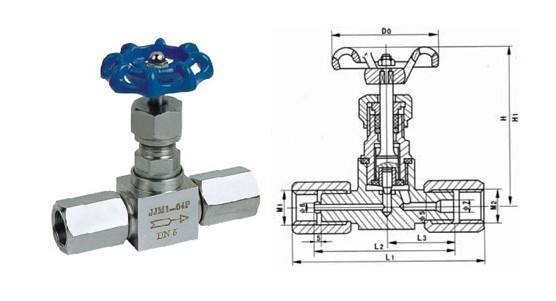

外形结构图



主要外型及连接尺寸

型号 公称直径(mm) 尺寸 重量 (Kg)
L1 Do L2 H H1 L3 M1 M2
JJM1-160   116 65 85 98 105 40 M20×1.5左 M20×1.5 1.0
G1/2′右
