J21W,J21H外螺纹截止阀

更新时间:2024-04-13 10:04:25

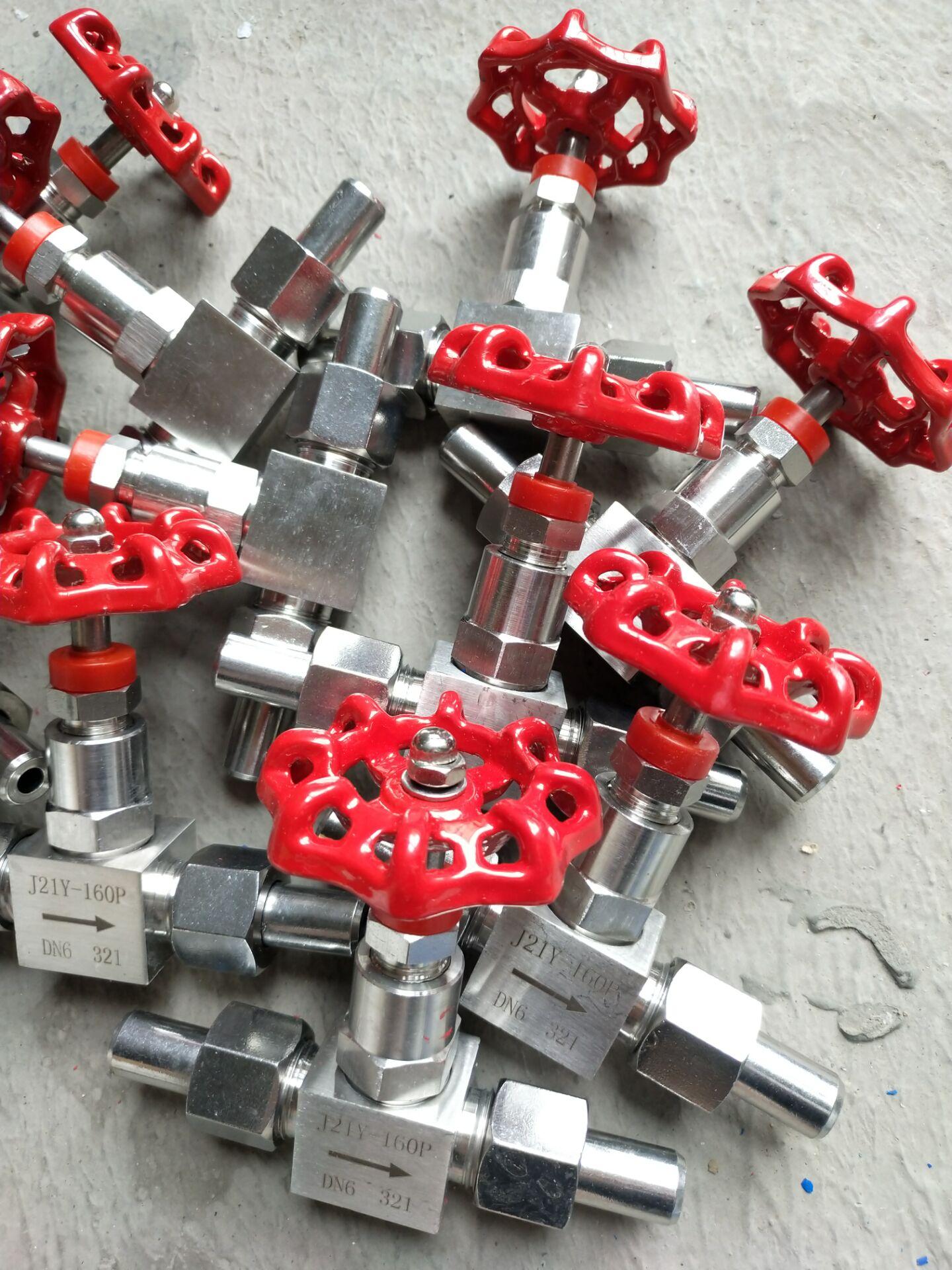

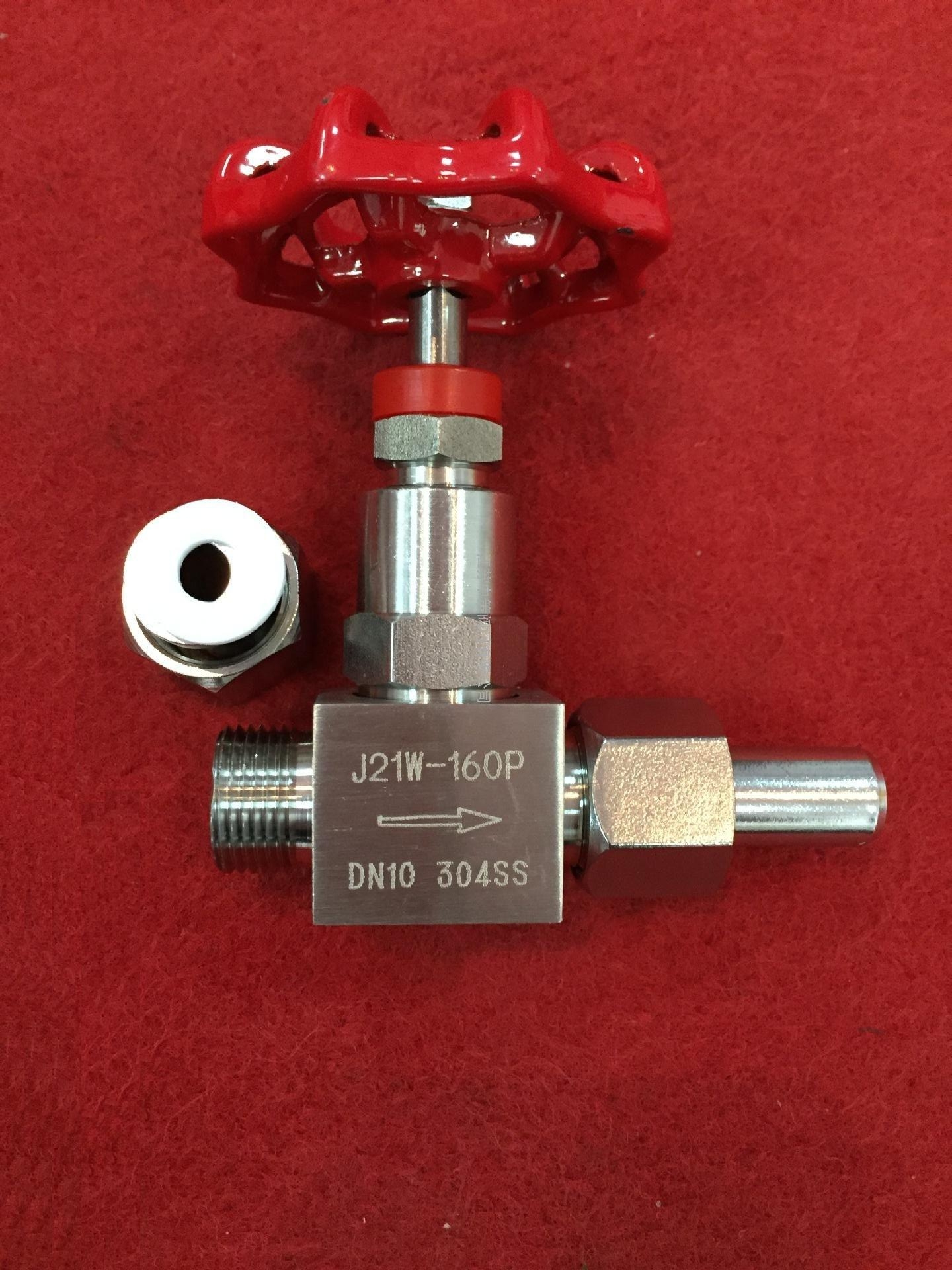

J21W,J21H外螺纹截止阀

  • 1、产品形号:J21W、J21H。
  • 2、公称通径:DN6~DN40。
  • 3、公称压力:1.6MPa~16.0MPa~32.0MPa。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:外螺纹。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J21W、J21H外螺纹截止阀密封性良好,一般用于较小流量,适用于较高压力的气体或液体(如蒸汽、油品)介质的密封。使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。广泛用于石油、化工、电厂、冶金等行业。

主要零部件材料

零件名称 阀杆、阀盖 阀杆、阀瓣 填料
J21W、J21H-16P 铬镍不锈钢 铬镍不锈钢 聚四氟乙稀、柔性石墨
J21W、J21H-160 优质碳钢 铬不锈钢

主要性能规范

型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质
壳体(MPa) 密封 密封(气)
J21W、J21H-16 1.6 2.4 1.76 0.6 1.6 P≤540℃ 液化石油气水、酸、蒸汽、油品等
J21W、J21H-40P 4.0 6.0 4.4 0.6 4.0
J21W、J21H-160 16.0 24.0 17.6 0.6 16.0 C≤425℃
J21W、J21H-320P 32.0 48.0 35.2 0.6 32.0

外形结构图



主要外型及连接尺寸

公称直径(mm) 尺寸 重量(Kg)
Do D1 D2 L H1 H2 M
6 65 14 6 140 96 106 20×1.5 0.9
10 80 18 10 160 115 125 24×1.5 1.18
15 100 22 15 180 122 132 30×2 2.0
20 110 28 18 220 156 166 36×2 3.5
25 140 33 22 230 169 180 39×2 4.3
