J15W,J45W铜质截止阀

更新时间:2024-04-13 10:04:30

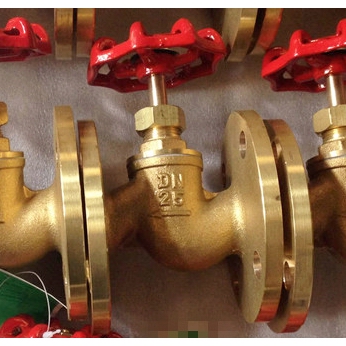

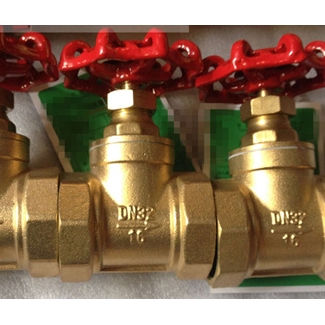

J15W,J45W铜质截止阀

  • 1、产品型号:J15W,Z45W。
  • 2、公称通径:DN15~DN150。
  • 3、公称压力:1.0Mpa~1.6Mpa。
  • 4、适用温度:-20ºC~+150ºC。
  • 5、阀体材质:黄铜。
  • 6、适用介质:水、油、蒸汽。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰、内螺纹。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J15W,J45W铜质截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。铜截止阀只适用于全开和全关,一般不用来调节流量,允许临时作调节和节流。广泛用于石油、化工、制药、化肥、电力、城建、水处理行业等各种工况的管路上,作为切断或接通管路介质。

产品特点

1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长

主要零件材料

零件 名称 阀体、阀盖、阀瓣 密封圈 阀杆 填料 垫片
材料 黄铜 黄铜 铜/不锈钢 石墨 聚四氟乙烯

主要性能规范

公称压力 (MPa) 试验压力PS(MPa) 工作压力Ps 工作温度℃ 适用介质
壳体 密封
1.6 2.4 1.76 1.6 ≤200 油类
硝酸类腐蚀性介质

外形结构图

主要外形尺寸

DN SIZE L B H D
8 1/4 40 10.5 61 45
10 3/8 40 10.5 61 45
15 1/2 46 17 72.5 60
20 3/4 54 17 72.5 60
25 1 67 22 86 72
32 11/4 77 27 97 80
40 11/2 83 34 116.5 100
50 2 104 43 132.5 110
65 21/2 170.5 65 197 178
80 3 245 80 277 200
100 4 270.5 100 316 240

外形结构图

主要外形尺寸

公称通径
DN
管螺纹 G 尺寸 重量Kg
L L1 S H H1 Do
15 1/2 90 14 32 109 117 55 0.9
20 3/4 100 16 36 109 117 55 1.1
25 1 120 18 46 132 142 80 1.8
32 1 1/4 140 20 55 156 168 100 2.5
40 1 1/2 170 22 65 167 182 100 3.7
50 2 200 24 80 182 200 120 5.5
65 2 1/2 260 26 95 200 223 146 9.3

外形结构图

主要外形尺寸

公称压力 PN(Mpa) 公称通径 DN 尺 寸 重量Kg
L D D1 D2 D6 b Do H H1 Z-фd
1.6 15 130 95 65 45 - 14 75 110 119 4-ф14 2
20 150 110 75 55 - 14 75 110 120 4-ф14 3
25 160 115 85 65 - 14 75 116 126 4-ф14 4
32 180 135 100 78 - 15 120 143 160 4-ф18 6.1
40 200 145 110 85 - 16 120 147 168 4-ф18 8.2
50 230 160 125 100 - 16 160 172 194 4-ф18 11
65 290 180 145 120 - 18 - - - 4-ф18 28
80 310 195 160 135 - 20 - - - 8-ф18 34
100 350 210 180 155 - 20 - - - 8-ф18 43
125 400 245 210 185 - 22 - - - 8-ф18 70
150 480 280 240 210 -- 24 - - - 12-ф23 95
