J11H丝扣截止阀

更新时间:2024-04-13 10:04:39

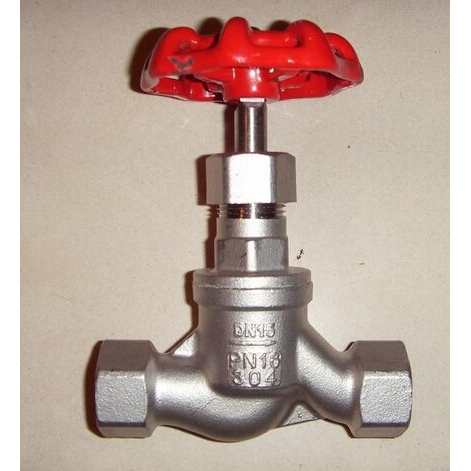

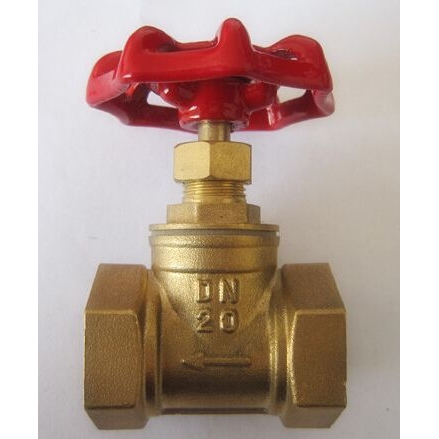

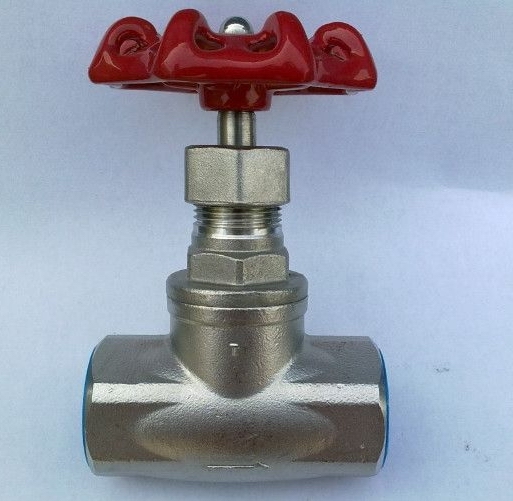

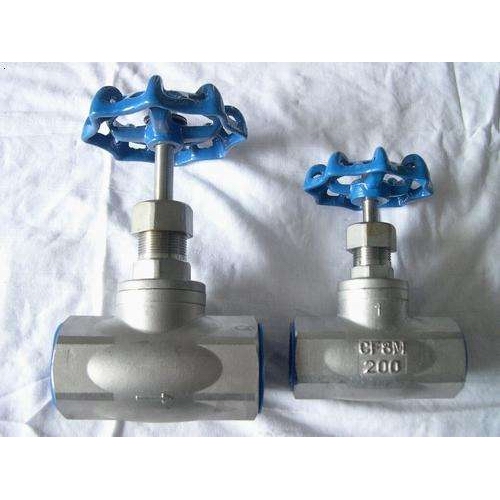

J11H丝扣截止阀

  • 1、产品型号:J11H。
  • 2、公称通径:DN15~DN50。
  • 3、公称压力:1.6MPa~6.4MPa。
  • 4、适用温度:-29ºC~+425ºC。
  • 5、阀体材质:黄铜、碳钢、不锈钢304/316/316L。
  • 6、适用介质:水、油、蒸汽、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:丝口。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J11H丝扣截止阀只适用于全开和全关,不允许作调节和节流。适用介质:空气、水、污水、蒸气、煤气、油品、带腐蚀性介质等。广泛用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等。

产品特点

1、螺纹类型:BSPT  NPT   DIN259/2999或ZG、G
2、精密铸造阀体、阀盖、材质CF8M
3、适应于液体、油、气体等

主要零件材料

序号NO. 零件名称 材质
1 阀体 不锈钢CF8/CF8M
2 阀瓣 不锈钢SS304/316
3 阀杆 不锈钢SS316
4 阀盖 不锈钢CF8/CF8MM
5 密封垫 聚四氟乙烯PTFE
6 平垫 不锈钢SS304/316
7 填料 聚四氟乙烯PTFE
8 压环 不锈钢SS304/316
9 压盖 不锈钢CF8/CF8M
10 手轮 ALUMINUMALLOY
11 铬牌 ALUMINUMALLOY
12 螺母 不锈钢304

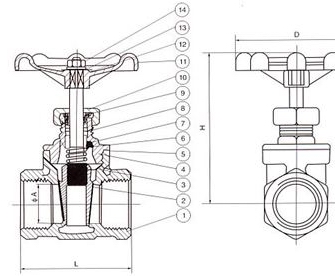

外形结构图



主要外形尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2"
A 10 12 15 20 25 32 40 50
D 70 70 70 70 80 90 90 100
L 65 65 65 80 90 105 120 140
H 85 85 85 95 105 125 135 155
WT(g) 340 340 350 550 870 1360 1860 2670
