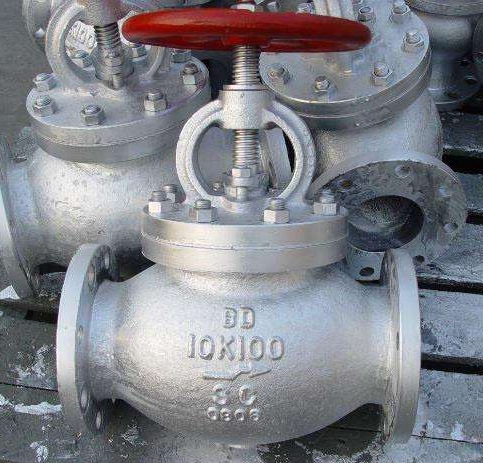

J41H,J41W日标截止阀

更新时间:2024-04-13 10:04:25

J41H,J41W日标截止阀

  • 1、产品形号:J41W,J41H-10K-20K-30K。
  • 2、公称通径:DN15~DN200。
  • 3、公称压力:10K~20K~30K。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动、蜗轮、气动、电动。
  • 10、制造标准:国标GB、日标JIS、德国DIN、美国API、ANSI。

产品说明

J41H,J41W日标截止阀适用于公称压力10K-20K,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

设计标准

设计与制造  结构长度  法兰尺寸 压力-温度 试验—检验
JIS  B2071  B2081 JIS  B2002 JIS  B2212  B2214 JIS  B2071  B2081 JISB2003

性能规范

 阀体材料 SCPH2-11  SCPH-32  SCS13A SCS19A  SCS14A  SCS16A   SCPL1
适用温度  ≤425 ≤540  ≤275  ≤200  ≤275  ≤200  -45-150
 适用介质  水、蒸汽、油品  硝酸类  醋酸类 氨气液氨

 主要零件材料

零件名称 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
阀体/阀盖 CF8 CF3 CF8M CF3M WCB
阀瓣 F304 F304L F316 F316L 1Cr13
阀瓣盖 304 304L 316 316L 1Cr13
阀杆 F304 F304L F316 F316L 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨+304
压盖 CF8 CF3 CF8M CF3M WCB
填料压环 304 304L 316 316L 1Cr13
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A194-8M A194-8M A194-8M A194-8M 45

外形结构图



主要外形尺寸

10K
DN in L D D1 D2 b n-ød H Do
50 2 203 155 120 100 16 4-ø19 360 200
65 21/2 216 175 140 120 18 4-ø19 380 200
80 3 241 185 150 130 18 8-ø19 415 250
100 4 292 210 175 155 18 8-ø19 465 250
125 5 356 250 210 185 20 8-ø23 515 300
150 6 406 280 240 215 22 8-ø23 545 350
200 8 495 330 290 265 22 12-ø23 675 450
20K
50 2 267 155 120 100 18 8-ø19 420 200
65 21/2 292 175 140 120 20 8-ø19 465 250
80 3 318 200 160 135 22 8-ø23 490 300
100 4 356 225 185 160 24 8-ø23 590 350
125 5 400 270 225 195 26 8-ø25 690 400
150 6 444 305 260 230 28 12-ø25 760 450
200 8 559 350 305 275 30 12-ø25 1070 450
