零件 名称 | 阀体、阀盖、阀瓣 | 密封圈 | 阀杆 | 填料 | 垫片 |
材料 | 黄铜 | 黄铜 | 铜/不锈钢 | 石墨 | 聚四氟乙烯 |
公称压力 (MPa) | 试验压力PS(MPa) | 工作压力Ps | 工作温度℃ | 适用介质 | |
壳体 | 密封 | ||||
1.6 | 2.4 | 1.76 | 1.6 | ≤200 | 油类 |
硝酸类腐蚀性介质 |
DN | SIZE | L | B | H | D |
8 | 1/4 | 40 | 10.5 | 61 | 45 |
10 | 3/8 | 40 | 10.5 | 61 | 45 |
15 | 1/2 | 46 | 17 | 72.5 | 60 |
20 | 3/4 | 54 | 17 | 72.5 | 60 |
25 | 1 | 67 | 22 | 86 | 72 |
32 | 11/4 | 77 | 27 | 97 | 80 |
40 | 11/2 | 83 | 34 | 116.5 | 100 |
50 | 2 | 104 | 43 | 132.5 | 110 |
65 | 21/2 | 170.5 | 65 | 197 | 178 |
80 | 3 | 245 | 80 | 277 | 200 |
100 | 4 | 270.5 | 100 | 316 | 240 |

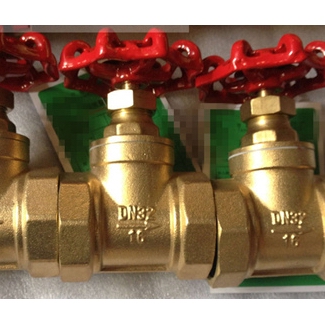

公称通径 DN |
管螺纹 G | 尺寸 | 重量Kg | |||||
L | L1 | S | H | H1 | Do | |||
15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 55 | 0.9 |
20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 55 | 1.1 |
25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 | 1.8 |
32 | 1 1/4 | 140 | 20 | 55 | 156 | 168 | 100 | 2.5 |
40 | 1 1/2 | 170 | 22 | 65 | 167 | 182 | 100 | 3.7 |
50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 | 5.5 |
65 | 2 1/2 | 260 | 26 | 95 | 200 | 223 | 146 | 9.3 |

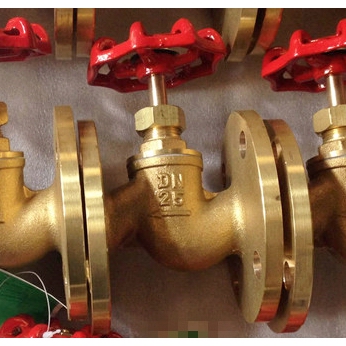

公称压力 PN(Mpa) | 公称通径 DN | 尺 寸 | 重量Kg | |||||||||
L | D | D1 | D2 | D6 | b | Do | H | H1 | Z-фd | |||
1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 75 | 110 | 119 | 4-ф14 | 2 |
20 | 150 | 110 | 75 | 55 | - | 14 | 75 | 110 | 120 | 4-ф14 | 3 | |
25 | 160 | 115 | 85 | 65 | - | 14 | 75 | 116 | 126 | 4-ф14 | 4 | |
32 | 180 | 135 | 100 | 78 | - | 15 | 120 | 143 | 160 | 4-ф18 | 6.1 | |
40 | 200 | 145 | 110 | 85 | - | 16 | 120 | 147 | 168 | 4-ф18 | 8.2 | |
50 | 230 | 160 | 125 | 100 | - | 16 | 160 | 172 | 194 | 4-ф18 | 11 | |
65 | 290 | 180 | 145 | 120 | - | 18 | - | - | - | 4-ф18 | 28 | |
80 | 310 | 195 | 160 | 135 | - | 20 | - | - | - | 8-ф18 | 34 | |
100 | 350 | 210 | 180 | 155 | - | 20 | - | - | - | 8-ф18 | 43 | |
125 | 400 | 245 | 210 | 185 | - | 22 | - | - | - | 8-ф18 | 70 | |
150 | 480 | 280 | 240 | 210 | -- | 24 | - | - | - | 12-ф23 | 95 |
