QJH球心截止阀

更新时间:2024-04-13 10:04:36

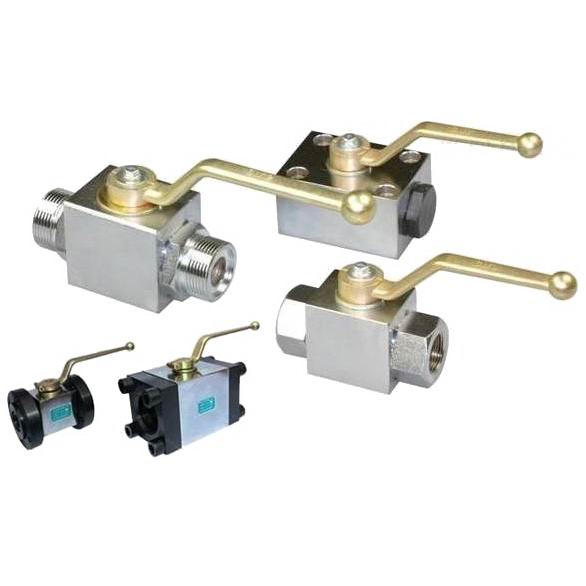

QJH球心截止阀

  • 1、产品型号:QJH。
  • 2、公称通径:DN6~DN80。
  • 3、公称压力:31.5MPa~50.0MPa。
  • 4、适用温度:-29ºC~+80ºC。
  • 5、阀体材质:碳钢、铸钢、不锈钢。
  • 6、适用介质:水、油、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:板式、法兰式、内螺纹、外螺纹。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

QJH球心截止阀是我公司引进德国先进技术工艺,主要用于液压管路中控制油液的流通和截止,采用球心结构具有流阻损失小,密封性能可靠,操作方便,外观精美等特点。 适用介质:液压油、水一乙二醇、其它混合液体。
图形符号

型号说明

① 系列代号Series Code:QJH系列球心截止阀
② 压力等级Pressure Grade:H-32MPa
③ 公称通径Nominal Path:6、10、15、20、25、32、40、50、65、80mm
④ 连接形式Joint Model:B-板式、F-法兰式、NL-内螺纹连接、WL-外螺纹连接

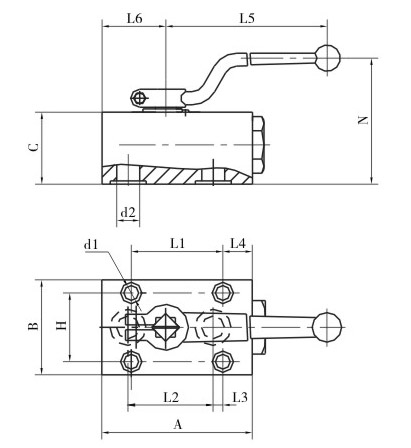

板式球心截止阀


型号 A B C L1 L2 L3 L4 L5 L6 H N d1 d2
QJH-10B 80 54 42 60 45 11 13 105 33 38 62 Ф8.5 Ф9
QJH-15B 92 58 44 56 52 6 18 147 39 42 77 Ф8.5 Ф14
QJH-20B 108 70 52 70 60 8.5 21.5 185 45 50 90 Ф11 Ф18
QJH-25B 125 75 60 80 72 11 20 185 54.5 55 99 Ф11 Ф24
QJH-32B 152 98 71 120 90 19 16 240 69.5 75 111 Ф13 Ф30
QJH-40B 185 120 93 150 110 23 20 240 80 90 129 Ф17 Ф38

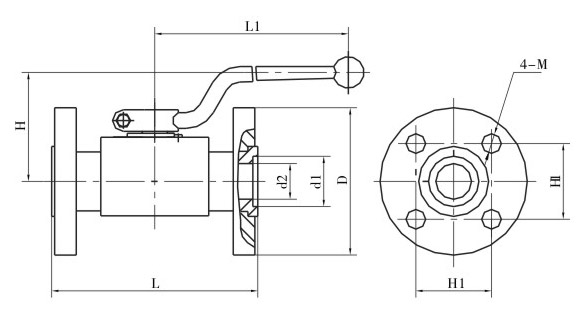

法兰式球心截止阀


型号 L L1 H H1 D d1 d2 M
QJH-10F 103 105 44 36 Ф68 Ф22 Ф10 M10
QJH-15F 113 147 46 40 Ф75 Ф24 Ф15 M10
QJH-20F 117 185 48 42 Ф78 Ф30 Ф20 M10
QJH-25F 133 185 56 56 Ф100 Ф35 Ф23 M12
QJH-32F 145 240 63 62 Ф110 Ф45 Ф32 M12
QJH-40F 175 240 74 73 Ф130 Ф50 Ф38 M16

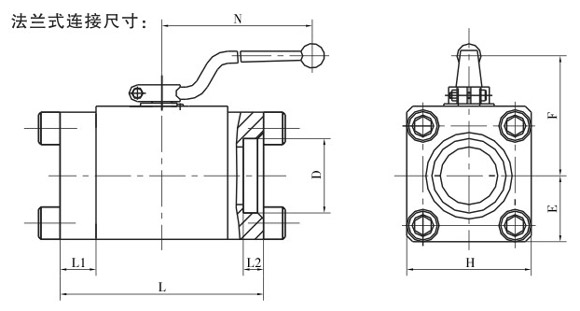

法兰式球心截止阀


型号 D L L1 L2 H F E N
QJH-50F1 Ф62 170 30 17 104 118 55 240
QJH-65F1 Ф77 220 45 22 126 132 67
QJH-80F1 Ф91 240 45 25 139 142 75

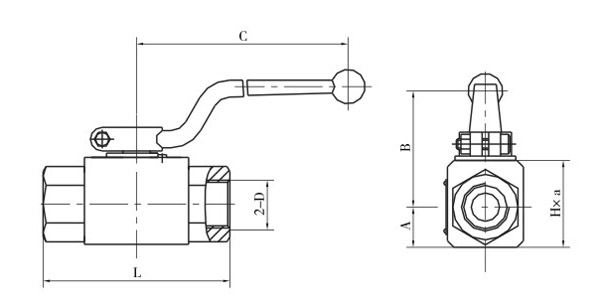

内螺纹球心截止阀


型号 A B C L H×a 2-D
QJH-06NL 13.5 27 105 67 33×26 M16×1.5
QJH-10NL 16 40 105 76 36×32 M18×1.5
QJH-15NL 19 45 147 88 45×38 M27×2
QJH-20NL 25 46 185 100 55×48 M33×2
QJH-25NL 28.5 59 185 116 64×57 M42×2
QJH-32NL 37.5 74 240 130 84×75 M48×2
QJH-40NL 42.5 88 240 140 95×85 M60×2

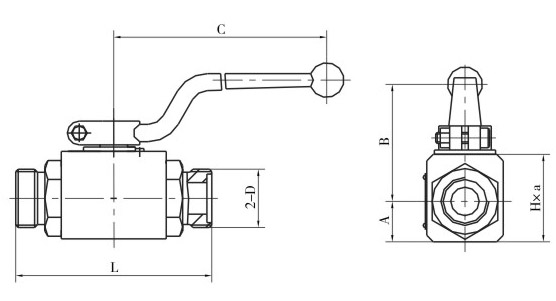

外螺纹球心截止阀


型号 A B C L H×a 2-D
QJH-06WL 13.5 27 105 71 33×26 M16×1.5
QJH-10WL 16 40 105 86 36×32 M22×1.5
QJH-1WNL 19 45 147 96 45×38 M30×1.5
QJH-20WL 25 46 185 112 55×48 M36×2
QJH-25WL 28.5 59 185 122 64×57 M42×2
QJH-32WL 37.5 74 240 145 84×75 M52×2
QJH-40WL 42.5 88 240 163 95×85 M60×2
