J41H美标碳钢截止阀

更新时间:2024-04-13 10:04:41

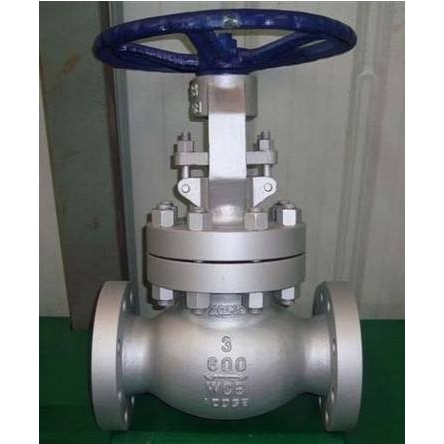

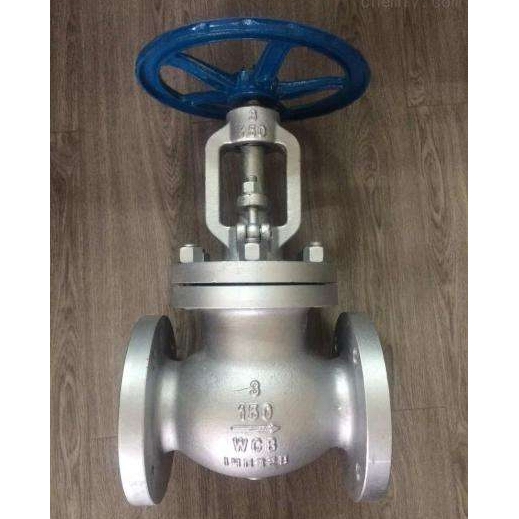

J41H美标碳钢截止阀

  • 1、产品型号:J41H。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:150LB~300LB~600LB~900L~1500LB~2500LB。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:WCB、碳钢、铸钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体。
  • 7、结构形式:截止式。
  • 8、连接方式:焊接、法兰。
  • 9、驱动方式:手轮、伞齿轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J41H美标碳钢截止阀适用于公称压力150LB-300LB-600LB-900LB-1500LB,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

结构特点

1、产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
2、阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
3、关闭件(闸瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。
4、阀座可为更换式阀座,可任意组合与关闭密封面材料的配对,以满足工况的要求,延长使用寿命。
5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆,并配有滚动轴承式采用撞击式手轮以减轻关闭力。
6、主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

设计标准

设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力-温度 试验-检验
ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598

试验压力

公称压力PN(Lb) 强度试验 气密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64.0 9255 47.0 6790

主要零部件

体、盖 阀杆 密封面 垫片(环) 填料 工作温度 适用介质
WCB 2Cr13 13Cr
STL
木体材料
尼龙
增强柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08软钢
F304
F316
F304L
F316L
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE
≤425 水
蒸汽
油品
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
CF8M F316
CF3 F304L
CF3M F316L

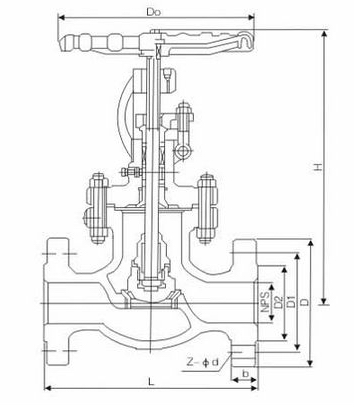

外形结构图



主要外形尺寸150LB

DN 150Lb 凸面法兰(RF) 主要尺寸(mm) 重量
mm in L D D1 D2 b z-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
32 11/4 140 117 89 63 16 4-16 280 160 19.5
40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
50 2 203 152 120.7 92 19 4-19 368 200 18
65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
80 3 241 190 152.4 127 24 4-19 411 250 41
100 4 292 229 190.5 157 24 4-19 454 250 64
125 5 356 254 216.0 186 24 8-22.5 455 350 86
150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
300 12 698 483 431.8 381 32 12-25.4 1231 600 350
350 14 787 533 476.3 413 35 12-29 1450 600 460
400 16 914 597 539.8 470 36.6 26-29 1645 600 590

主要外形尺寸300LB

DN 300Lb 凸面法兰(RF) 主要尺寸(mm) 重量
15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
25 1 203 123 89 51 17.5 4-19 283 160 16.8
32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
50 2 267 165 127 92 22.4 8-19 399 200 25
65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
125 5 400 279 235 186 35 8-22.5 614 350 96
150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
300 12 711

521 450.8 381 50.8 16-32 1231 600 472
350 14 762 584 514.4 413 54 20-32 1450 600 715
400 16 864 648 571.5 470 57.2 20-35 1645 600 920

主要外形尺寸600LB

DN 600Lb 凸面法兰(RF)主要尺寸(mm) 重量
mm in L D D1 D2 b z-φd H D0
15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
25 1 216 124 89 51 17.5 4-19 313 160 17.5
32 11/4 229 133 98.5 63 21 4-19 328 160 23.5
40 11/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
50 2 292 165 127 92 33 8-19 444 200 35
65 21/2 330 190 149.4 105 36 8-22.5 483 250 50
80 3 356 210 168.1 127 39 8-22.5 533 250 60
100 4 432 273 216 157 45 8-25.4 622 350 110
125 5 508 330 266.7 186 52 8-28.5 750 350 200
150 6 559 356 292.1 216 55 12-28.5 800 450 230
200 8 660 419 349.3 270 63 12-32 927 500 410
250 10 787 508 431.8 324 71 16-35 1257 600 625
300 12 838 559 489 381 74 20-35 1468 680 860
