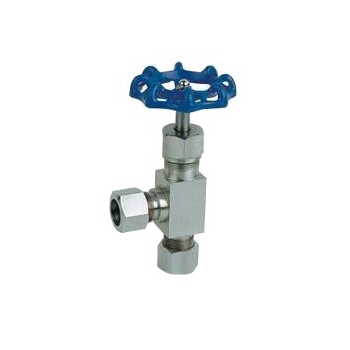

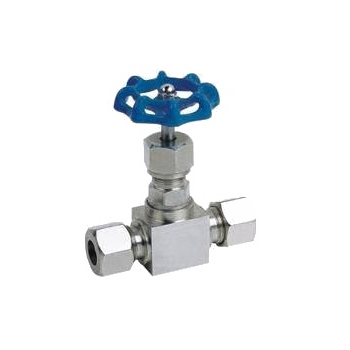

J91W,J94W卡套式针型截止阀

更新时间:2024-04-13 10:04:45

J91W,J94W卡套式针型截止阀

  • 1、产品形号:J91W,J94W。
  • 2、公称通径:DN3~DN25。
  • 3、公称压力:16.0MPa~32.0MPa。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:焊接式。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J91W,J94W卡套式针型截止阀密封性良好,一般用于较小流量,适用于较高压力的气体或液体(如蒸汽、油品)介质的密封。使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。广泛用于石油、化工、电厂、冶金等行业。

主要零件材料

序号NO. 零件名称Part name 材质Material
1 卡套 Ferrule & Ferrule Set 20# A105 SS304 SS304L SS316 SS316L
2 连接螺母 Connector Nut 20# A105 SS304 SS304L SS316 SS316L
3 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
4 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE RTFE
5 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
6 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
7 填料 Packing PTFE 柔性石墨(Expanded Graphite)
8 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
9 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
10 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
11 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
12 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

外形结构图



主要连接尺寸

ITEM NO. D0 L H D1
J91W/H-1 ø8 80 92 ø70
J91W/H-2 ø10 89 95 ø70
J91W/H-3 ø12 92 98 ø70
J91W/H-4 ø14 95 101 ø70
J91W/H-5 ø18 100 113 ø80

外形结构图



主要连接尺寸

ITEM NO. D0 L H D1
J94W/H-1 ø8 38 92 ø70
J94W/H-2 ø10 38 92 ø70
J94W/H-3 ø12 39 92 ø70
J94W/H-4 ø14 40 94 ø70
J94W/H-5 ø18 42 100 ø80
