J94W,J94H卡套角式截止阀

更新时间:2024-04-13 10:04:42

J94W,J94H卡套角式截止阀

  • 1、产品型号:J94W,J94H。
  • 2、公称通径:DN3~DN25。
  • 3、公称压力:16.0MPa~32.0MPa。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:WCB、铸钢、碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:卡套。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J94W,J94H卡套角式截止阀密封性良好,一般用于较小流量,适用于较高压力的气体或液体(如蒸汽、油品)介质的密封。使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。广泛用于石油、化工、电厂、冶金等行业。

主要零部件材料

序号 零件名称 材质
1 连接螺母 20# 、A105、 SS304 、SS304L 、SS316 、SS316L
2 卡套 20# 、A105 、SS304 、SS304L 、SS316 S、S316L
3 阀体 20# 、A105 、SS304 、SS304L 、SS316 、SS316L
4 填料垫 PTFE 、柔性石墨/金属盘根
5 填料 PTFE 、柔性石墨
6 填料压盖 20# 、A105 、SS304 S、S304L 、SS316 、SS316L
7 锁紧螺母 20# 、A105 、SS304 、SS304L 、SS316 、SS316L
8 阀杆 20# 、A105 、SS304 、SS304L 、SS316 、SS316L
9 手轮 20# 、A105 、SS304 、SS304L 、SS316 、SS316L
10 带帽螺母 20# 、A105 、SS304 、SS304L 、SS316 、SS316L

主要性能规范

型号 公称压力(MPa) 试验压力(MPa) 工作压力 (MPa) 工作温度 (℃) 适用介质
壳体 (MPa) 密封 (液) 密封 (气)
J94W-160P-DN3 16.0 24.0 17.6 0.6 16.0 P≤540℃ 液化石油气水、酸、蒸汽、油品等
J94W-320P-DN6 32.0 48.0 35.2 0.6 32.0 C≤425℃

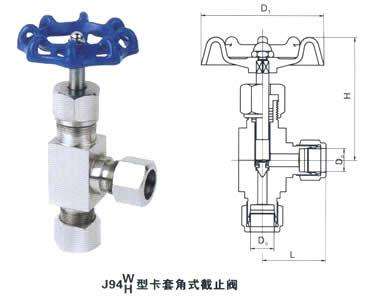

外形结构图


主要外形尺寸
ITEM NO. D L H D0
J94W/H-1 8 38 92 70
J94W/H-2 10 38 92 70
J94W/H-3 12 39 92 70
J94W/H-4 14 40 94 70
J94W/H-5 18 42 100 80
