J42B角式氨用截止阀

更新时间:2024-04-13 10:04:37

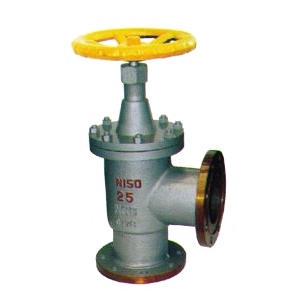

J42B角式氨用截止阀

  • 1、产品型号:J42B。
  • 2、公称通径:DN10~DN300。
  • 3、公称压力:2.5MPa~4.0MPa。
  • 4、适用温度:-40ºC~+200ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:氨气、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰、焊接、内螺纹、外螺纹。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J42B角式氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气,燃气管道的传送,并满足长期可靠使用的要求,其密封性、可维修性、安全性等.

产品特点

1、针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氨气专用阀在阀体材料上选用耐腐蚀钢(低温碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。
2、氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3、产品中法兰采用凹凸密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。
4、上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。

主要零件材料

零件名称 阀体、阀盖 密封圈 填料 填料压盖 阀杆 垫片
J42B-25 铸钢 巴氏合金 聚四氟
乙 烯
碳钢 聚四氟
乙 烯
J42B-25 不锈钢 不锈钢
J42F-25 铸钢          聚四氟乙烯 碳钢

性能规范

公称压力PN(MPA) 试验压力PS(MPa) 适用介质 适用温度(℃)
2.5 3.8 氨气、
氨液等
NH3
巴氏合金
-40℃
+150℃
四氟
-40℃
+200℃
4.0 6.4

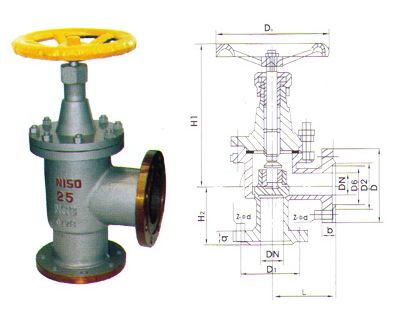

外形结构图

主要尺寸及重量

公称通径
DN(mm)
尺  寸(mm)
L D D1 D2 D6 b f f1 Z-φd D0
10 65 90 60 40 35 16 2 4 4-φ14 165 185 110
15  65 95 65 45 40 16 2 4 4-φ14 165 185 110
20  75 105 75 55 51 18 2 4 4-φ14 170 200 120
25  80 115 85 65 58 18 2 4 4-φ14 197 210 120
32  90 135 100 78 66 20 2 4 4-φ18 199 213 140
40  100 145 110 85 76 20 3 4 4-φ18 248 264 160
50  115 160 125 100 88 22 3 4 4-φ18 265 295 180
65  145 180 145 120 110 24 3 4 8-φ18 310 349 220
80  155 195 160 135 121 26 3 4 8-φ18 340 357 240
100  175 230 190 160 150 30 3 4.5 8-φ23 380 413 280
125  200 270 220 188 176 32 3 4.5 8-φ25 430 451 320
150  240 300 250 218 204 32 3 4.5 8-φ25 505 492 360
200  300 360 310 278 260 34 3 4.5 12-φ25 550 806 400
250  325 425 370 335 31 36 3 4.5 12-φ30 730 880 450
300  375 485 430 390 364 40 3 4.5 16-φ30 - 995 550
