J61Y焊接式截止阀

更新时间:2024-04-13 10:04:38

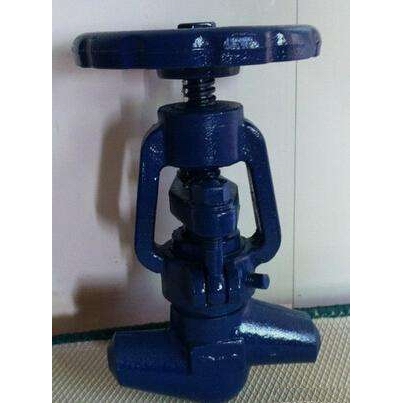

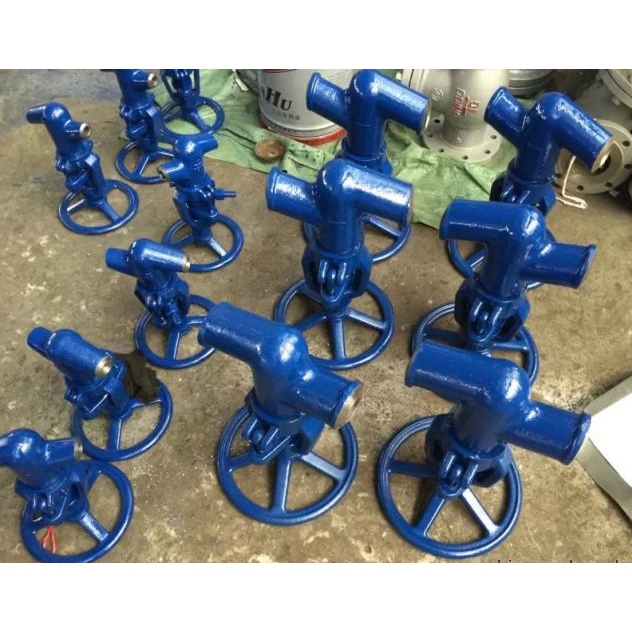

J61Y焊接式截止阀

  • 1、产品型号:J61Y。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6MPa~32.0MPa。
  • 4、适用温度:-29ºC~+570ºC。
  • 5、阀体材质:WCB、碳钢、铬钼钒钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体。
  • 7、结构形式:截止式。
  • 8、连接方式:焊接、法兰。

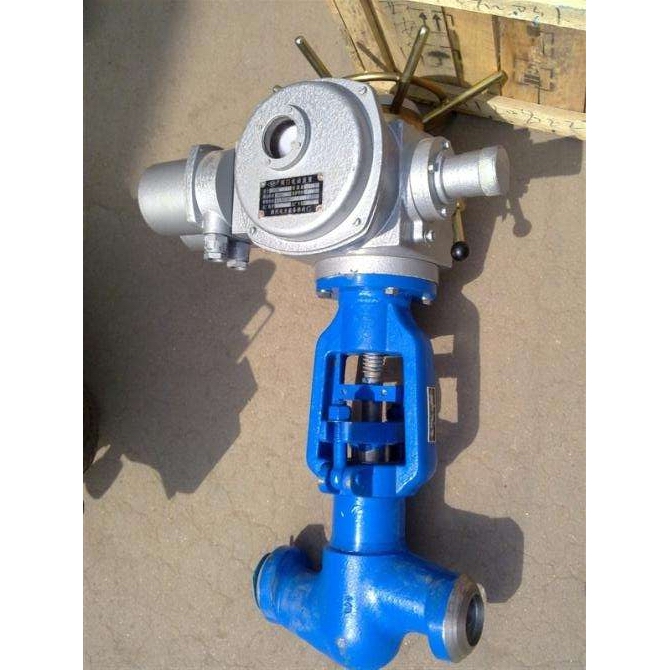

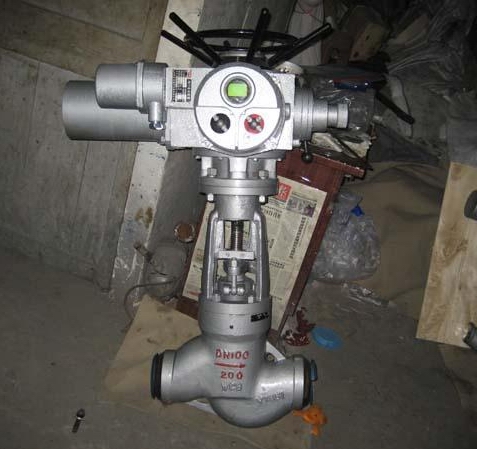

  • 9、驱动方式:手轮、伞齿轮、电动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J61Y焊接式截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质,,适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

主要特点及用途

1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。

制造验收技术标准

1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

主要性能和使用规范

产品型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 公作温度℃ 适用介质
壳体强度 密封 P54 P55 P57
J61H(Y)-100 10 15 11 / / / ≤425 水、蒸汽、油品
J61H(Y)-200 20 30 22 / / /
J61H(Y)-250 25 38 28 / / /
J61H(Y)-320 32 48 36 / / /
J61Y-P54/100V 20 30 22 10 / / ≤540 蒸汽
J61Y-P54/140V 25 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤550
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17

标准与规范

设计与制造 结构长度 压力 – 温度等级 试验标准
E101
JB/T3595
DL/T531
E101
JB2766
GB/T15188.1
E101
JB/T3595
E101
JB/T9092

主要零件材料

零件材料 材料牌号
阀   体 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
阀   盖 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
阀   瓣 WCB   A105 WC6  25Cr2MoV WC9 25Cr2MoV
阀   杆 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
阀   座 25 + STL 304 304
密封环 ( 垫 片 ) 增强柔性石墨 / 软钢
填   料 增强柔性石墨
阀 杆 螺 母 ZCuAl10Fe3 / D2

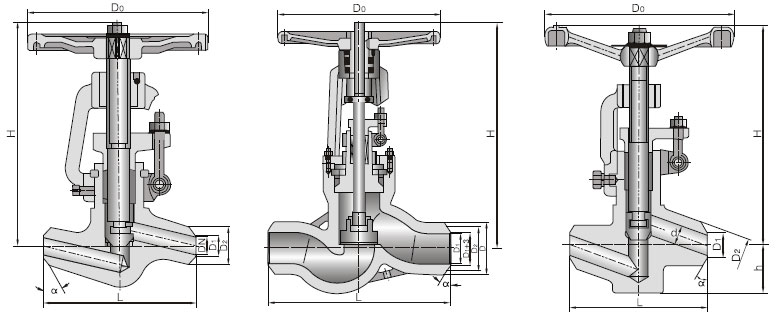

外形结构图

主要外形尺寸

公称通径 主要外形尺寸和I连接尺寸(mm)
L D1 D2 D3 α970 H Do
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 37.5° 185 140
15 150 17 36 37.5° 247 200
20 170 22 42 37.5° 248 200
25 170 26 42 37.5° 248 240
32 180 31 44 37.5° 248.5 280
40 230 38 60 37.5° 440 280
50 350 50 82 32° 450 320
65 330 69 100 110 32° 669 400
80 470 84 108 130 32° 669 450
100 560 107 144 165 32° 755 500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10 120 12 28 37.5° 189 140
15 150 17 40 37.5° 250 200
20 170 22 46 37.5° 252 200
25 170 26 46 37.5° 254 240
32 180 31 49 37.5° 254 280
40 230 38 60 37.5° 440 280
50 350 50 90 32° 455 320
65 330 69 104 110 32° 630 400
80 470 84 110 140 32° 672 450
100 560 107 148 170 32° 761 500

 性能规范

型号 公称压力 试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质
强度试验 密封试验/上密封试验
Z961(960、962)
Y-250
25 37.5 27.5 - ≤425 水、蒸汽
Z961(960、962)
Y-320
32 48.0 36.0 - ≤425
Z961(960、962)
Y-P54 100
- 30.0 22.0 P5410 ≤540 蒸汽
Z961(960、962)
Y-P54 170
- 48.0 36.0 P5417 ≤540

主要零件材料

零件名称 材料牌号
阀体 WCB WC6 WC9
阀板 WCB WC6 WC9
阀盖 25 12Cr1MoVA
阀杆 2Cr13 20Cr1MoVA
阀座 25 12Cr1MoVA
密封环 S软钢(增强柔性石墨) S软钢(增强柔性石墨) S软钢(增强柔性石墨)
填料 增强柔性石墨
支架 WCB WCB或WC6
阀杆螺母 ZQAL9-4
四开环 1Cr13 20Cr1MoVA
阀杆螺母 ZQAL9-4
工作温度 V型≤540℃≤570℃;其余型≤540℃≤570℃
阀体材料 V型铭钼钒钢ZG20CrMoV或ZG15CrMoV
适用介质 水、蒸汽

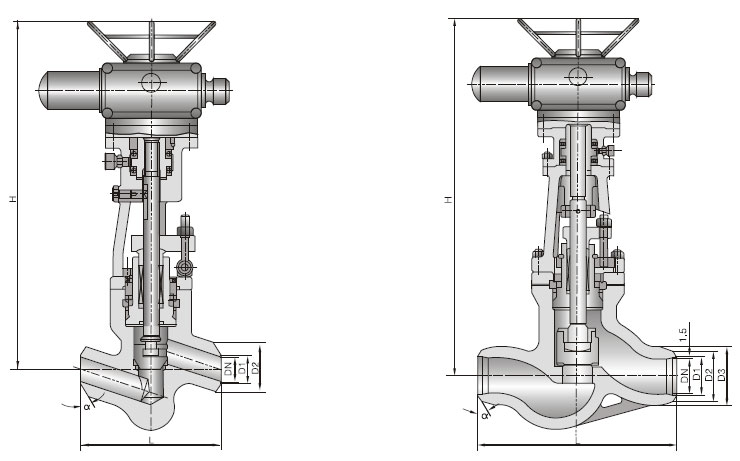

外形结构图

主要外形尺寸

公称通径 J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
主要外形尺寸和I连接尺寸(mm)
L D1 D2 D3 α H
15 150 17 36 / 37.5° 518
20 170 22 42 / 37.5° 518
25 170 26 42 / 37.5° 518
32 180 31 44 / 37.5° 560
40 230 38 60 / 37.5° 545
50 350 50 82 / 32° 748
65 330 69 100 110 32° 829
80 470 84 108 130 32° 898
100 560 107 144 165 32° 913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
15 150 17 40 / 37.5° 518
20 170 22 46 / 37.5° 518
25 170 26 46 / 37.5° 518
32 180 31 49 / 37.5° 560
40 230 38 60 / 37.5° 545
50 350 50 90 / 32° 748
65 330 69 104 115 32° 829
80 470 84 110 140 32° 898
100 560 107 148 170 32° 913
