WJ41H国标波纹管截止阀

更新时间:2024-04-13 10:04:32

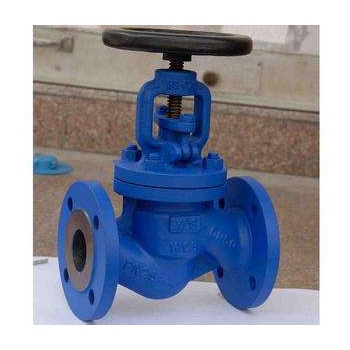

WJ41H国标波纹管截止阀

  • 1、产品型号:WJ41H。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6MPa~4.0MPa。
  • 4、适用温度:-40ºC~+425ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、氨气、氯气、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰、焊接、内螺纹。
  • 9、驱动方式:手动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

WJ41H国标波纹管截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造、高性能的弹性金属波纹管、伸缩疲劳寿命特别长;完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,国标波纹管截止阀不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。国标波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上,用于切断或接通管路介质。

结构特点

1.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失,降低能源损失,提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。
5.坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
7.阀杆升降位置指示更直观。

制造标准

设计标准 GB12235
结构长度 GB12221
连接法兰 GB9113、JB/T79、HG20596
试验和检验 JB/T9092、GB/T13927

压力试验

压力检验(表)
公称压力 1.6Mpa 2.5Mpa 4.0Mpa
密封试验 1.8MPa 2.8MPa 4.4MPa
壳体强度 2.4MPa 3.6MPa 6.0MPa
适用温度 425℃

产品特点

双层波纹管 维修方便
波纹管密封阀杆 双重密封
位置指示 无升降手轮

产品用途

工业 电站
废气净化厂 天然气
真空装置
热水 冷冻系统
加热设备 蒸汽系统

主要零部件材质

序号 名称 材质
1 阀体 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3 轴销 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4 阀杆 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
6 垫片 柔性石墨+不锈钢、PTFE
7 阀盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB、QT400-18

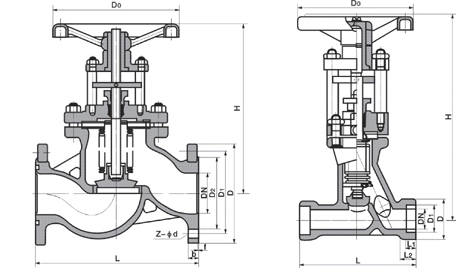

外形结构图



主要外形尺寸1.6MPa

DN L D D1 D2 b f Do H N-ΦZ
15 130 95 65 46 14 2 100 236 4-14
20 150 105 75 56 16 2 100 242 4-14
25 160 115 85 65 16 3 125 286 4-14
32 180 140 100 76 18 3 125 295 4-18
40 200 150 110 84 18 3 150 330 4-18
50 230 165 125 99 20 3 150 350 4-48
65 290 185 145 118 20 3 200 400 4-18
80 310 200 160 132 20 3 200 430 8-18
100 350 220 180 156 22 3 250 465 8-18
125 400 250 210 184 22 3 250 505 8-18
150 480 285 240 211 24 3 300 613 8-22
200 600 340 295 266 24 3 420 714 12-22
250 730 405 355 319 26 3 500 810 12-26
300 850 460 410 370 28 4 670 910 12-26

主要外形尺寸2.5MPa

DN L D D1 D2 D3 b f F1 Do H N-ΦZ
15 130 95 65 46 / 14 2 / 100 236 4-14
20 150 105 75 56 / 16 2 / 100 242 4-14
25 160 115 85 65 / 16 3 / 125 286 4-14
32 180 140 100 76 / 18 3 / 125 295 4-18
40 200 150 110 84 / 18 3 / 150 330 4-18
50 230 165 125 99 / 210 3 / 150 350 4-18
65 290 185 145 118 / 22 3 / 200 400 8-18
80 310 200 160 132 / 24 3 / 200 430 8-18
100 350 235 190 156 / 24 3 / 250 465 8-22
125 400 270 200 184 / 26 3 / 250 505 8-26
150 480 300 250 211 / 28 3 / 300 613 8-26
200 600 360 310 274 / 30 3 / 420 714 12-26
250 730 425 370 330 / 32 3 / 500 810 12-30
300 850 485 430 389 / 34 4 / 670 910 12-30

主要外形尺寸4.0MPa

DN L D D1 D2 D3 b f F1 Do H N-ΦZ
15 130 95 65 45 40 16 2 4 100 236 4-14
20 150 105 75 55 51 16 2 4 100 242 4-14
25 160 115 85 65 58 16 2 4 125 286 4-14
32 180 135 100 78 66 18 3 4 125 295 4-18
40 200 140 110 85 78 18 3 4 150 330 4-18
50 230 160 125 100 88 20 3 4 150 350 4-18
65 290 180 145 120 110 22 3 4 200 400 8-18
80 310 195 160 135 121 22 3 4 200 430 8-18
100 350 230 190 160 150 24 3 4.5 250 465 8-23
125 400 270 220 188 176 28 3 4.5 250 505 8-25
150 480 300 250 218 204 30 3 4.5 300 613 8-25
200 600 375 320 282 260 38 3 4.5 420 714 12-30
250 730 445 385 345 313 42 3 4.5 500 810 12-34
300 850 510 450 408 364 46 4 4.5 670 910 16-34
