QJ-1管路截止阀

更新时间:2024-04-13 10:04:31

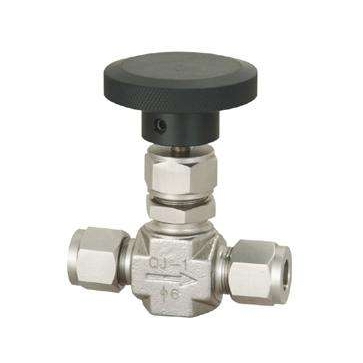

QJ-1管路截止阀

  • 1、产品型号:QJ-1。
  • 2、公称通径:Ф6-Ф12。
  • 3、公称压力:1.6MPa~6.4MPa。
  • 4、适用温度:-29ºC~+180ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、空气。
  • 7、结构形式:截止式。
  • 8、连接方式:卡套。
  • 9、驱动方式:手动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

QJ-1管路截止阀主要用于气动管路系统上,广泛用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等。

应用规范

设计制造:GB/T 12224-1989;JB/T 7747-1995
连接形式:卡套式;内螺纹连接
结构特征:热锻压阀体;锥面密封;浮动阀瓣
阀门检验和实验:GB/T 13927-1992
材料:碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

性能规范 单位:MPa

实验项目 压力值
公称压力 6.4
壳体实验 9.6
密封试验 7.0
气压试验 3.8
适用温度 ≤180℃
适用介质 水、蒸汽、油品等

主要零件材料

型号 阀体 接头 阀杆 螺帽 填料
QJ-1 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti PTFE

外形结构图



主要外形尺寸

规格 Ф L H Do 重量(kg)
6 Ф6 54 58 42 0.2
8 Ф8 54 58 42 0.2
10 Ф10 72 67 50 0.3
12 Ф12 72 67 50 0.3
