J41N液化气截止阀

更新时间:2024-04-13 10:04:36

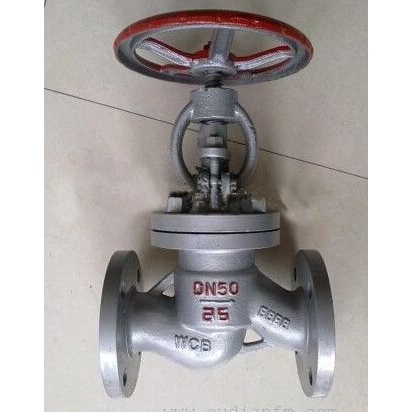

J41N液化气截止阀

  • 1、产品型号:J41N。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:2.5MPa~4.0MPa。
  • 4、适用温度:-29ºC~+570ºC。
  • 5、适用温度:-29ºC~+570ºC。
  • 6、适用介质:天然气、液化气、气体。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手轮、伞齿轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J41N液化气截止阀采用弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,并具备倒密封功能,适用于高中压燃气输送管路。

主要零件

阀体 阀杆、阀瓣 密封面 填料
碳钢 不锈钢 不锈钢 聚四氟乙烯
尼龙

性能规范

公称压力PN JIS10K JIS20K MPa
1.6 2.5 4.0
壳体试验压力PN 2.4 3.75 6.0
高压密封试验压力 1.76 2.75 4.4
适用介质 液化气、天然气等
适用温度 -40∽+80℃
法兰连接标准 JB/T 79-94

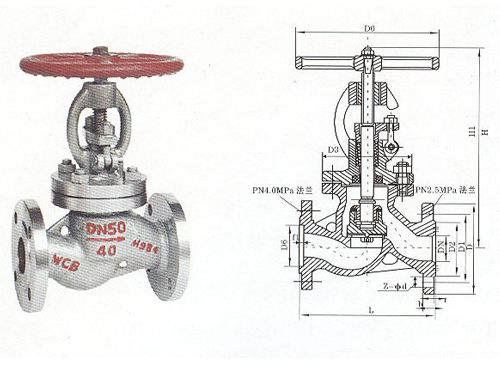

外形结构图

主要外形尺寸

PN DN L H D D1 D2 b f Z-φd D0
  15 130 207 95 65 45 16 2 4-14 120
  20 150 217 105 75 55 16 2 4-14 140
  25 160 219 115 85 65 16 2 4-14 160
  32 190 280 135 100 78 18 2 4-18 180
2.5MPa 40 200 330 145 110 85 18 3 4-18 200
4.0MPa 50 230 350 160 125 100 20 3 4-18 240
10K 65 290 400 180 145 120 22 3 8-18 280
20K 80 310 430 195 160 135 22 3 8-18 320
  100 350 465 230 190 160 24 3 8-23 360
  125 400 502 270 220 188 28 3 8-25 400
  150 480 560 300 250 218 30 3 8-25 440
  200 600 580 360 310 278 34 4 12-25 480
