J41Y铬钼钒钢截止阀

更新时间：2024-04-13 10:04:40

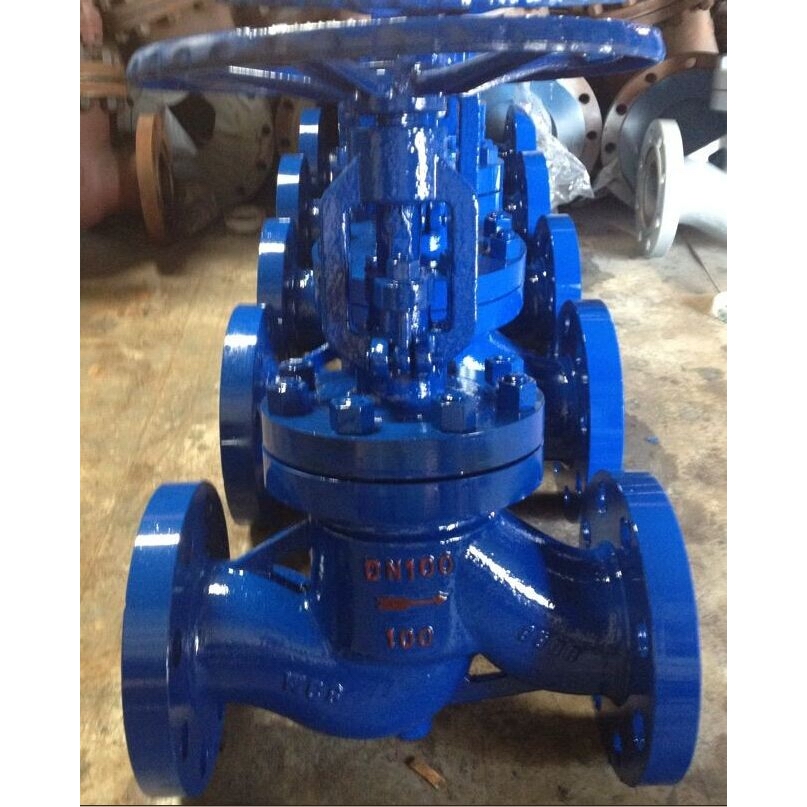

J41Y铬钼钒钢截止阀

  • 1、产品型号：J41Y。
  • 2、公称通径：DN15～DN600。
  • 3、公称压力：1.6MPa～16.0MPa。
  • 4、适用温度：-29ºC～+570ºC。
  • 5、阀体材质：铬钼钢。
  • 6、适用介质：水、油、蒸汽、气体、液体。
  • 7、结构形式：截止式。
  • 8、连接方式：法兰。
  • 9、驱动方式：手轮、伞齿轮、气动、电动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

J41Y铬钼钒钢截止阀主要用于化工设备、通用零部件、工业设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备、采矿设备，市政、电子工业等。适用介质 水、蒸汽、油品、硝酸、醋酸、碱液、盐水、海水、氧气等。

试验压力

公称压力PN(MPa)Nominal pressure 1.6 2.5 4.0 6.4 10.0 16.0
壳体强度试验Shell strength test 2.4 3.8 6.0 9.6 15 24
上密封试验Back seal test 1.8 2.8 4.4 7.0 11 18
密封试验Seal test 1.8 2.8 4.4 7.0 11 18

使用范围

产品型号 适用介质 适用温度（℃）
J41(H.Y)-C型
J941(H.Y)-C型		 水、蒸汽、油品 ≤425℃
≤450℃
J41Y-I型
J941Y-I型		 水、蒸汽、油品 ≤550℃

主要零件材料

产品类型 零件名称
阀体、阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件 手轮
J41(H.Y)-C型 J941(H.Y)-C型 25、WCB 铬不锈钢 2Cr1325 H:不锈钢Y:钴基硬质合金钢 铝青铜 柔性石墨 优质碳钢 可锻铸铁
J41Y-I型J941Y-I型 铬钼钢 铬钼钢 合金钢 钴基硬质合金钢 铝青铜 柔性石墨 合金钢 可锻铸铁

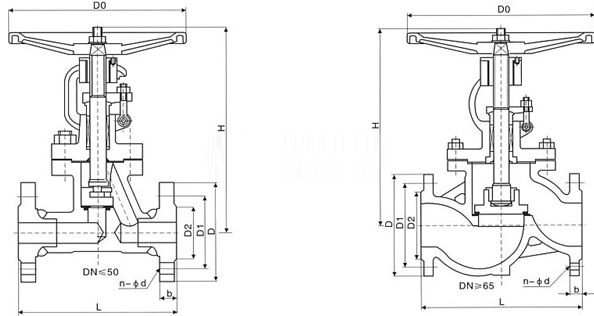

外形结构图

主要外形尺寸PN l.6MPa

1.6MPa DN L D D1 D2 b n-Φd H D0
凸面法兰
RF
J41Y
16I		 10 130 90 60 40 14 4-Φ14 198 120
15 130 95 65 45 14 4-Φ14 218 120
20 150 105 75 55 14 4-Φ14 258 140
25 160 115 85 65 14 4-Φ14 275 140
32 180 135 100 78 16 4-Φ18 280 160
40 200 145 110 85 16 4-Φ18 330 180
50 230 160 125 100 16 4-Φ18 350 200
65 290 180 145 120 18 4-Φ18 370 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 415 320
125 400 245 210 185 22 8-Φ18 460 360
150 480 280 240 210 24 8-Φ23 510 450
200 600 335 295 265 26 12-Φ23 710 500
250 650 405 335 320 30 12-Φ25 786 550
300 750 460 410 375 30 12-Φ25 925 600

主要外形尺寸PN 2.5MPa

2.5MPa DN L D D1 D2 b n-Φd H D0
凸面法兰
RF
J41Y
25I		 10 130 90 60 40 16 4-Φ14 198 120
15 130 95 65 45 16 4-Φ14 218 120
20 150 105 75 55 16 4-Φ14 258 140
25 160 115 85 65 16 4-Φ14 275 140
32 180 135 100 78 18 4-Φ18 280 160
40 200 145 110 85 18 4-Φ18 330 180
50 230 160 125 100 20 4-Φ18 350 200
65 290 180 145 125 22 8-Φ18 400 280
80 310 195 160 135 22 8-Φ18 355 280
100 350 230 190 160 24 8-Φ23 415 320
125 400 270 220 188 28 8-Φ25 460 360
150 480 300 250 218 30 8-Φ25 510 450
200 600 360 310 278 34 12-Φ25 710 500
250 622 425 370 332 36 12-Φ30 786 550
300 698 485 430 390 40 16-Φ30 925 600

主要外形尺寸PN 4.0MPa

4.0MPa DN L D D1 D2 D6 b n-Φd H D0
凹凸法兰
MFM
J41Y
40I		 10 130 90 60 41 35 14 4-Φ14 198 120
15 130 95 65 45 40 16 4-Φ14 233 120
20 150 105 75 55 51 16 4-Φ14 295 140
25 160 115 85 65 58 16 4-Φ14 285 160
32 180 135 100 78 66 18 4-Φ18 302 160
40 200 145 110 85 76 18 4-Φ18 355 200
50 230 160 125 100 88 20 4-Φ18 373 200
65 290 180 145 120 110 22 8-Φ18 408 280
80 310 195 160 135 121 22 8-Φ18 436 280
100 350 230 190 160 150 24 8-Φ23 480 320
125 4001 270 220 188 176 28 8-Φ25 588 360
150 480 300 250 218 204 30 8-Φ25 611 400
200 600 375 320 282 260 38 12-Φ30 720 400

主要外形尺寸PN 6.4MPa

6.4MPa DN L D D1 D2 D6 b n-Φd H D0
凹凸法兰
MFM
J41Y
64I		 15 170 105 75 55 40 18 4-14Φ 195 400
20 190 125 90 68 51 20 4-Φ18 228 160
25 210 135 100 78 58 22 4-Φ18 275 180
32 230 150 110 82 66 24 4-Φ23 325 200
40 260 165 125 95 76 24 4-Φ23 360 240
50 300 175 135 105 88 26 4-Φ23 410 280
65 340 200 160 130 110 28 8-Φ23 450 320
80 380 210 170 140 121 30 8-Φ23 485 360
100 430 250 200 168 150 32 8-Φ25 537 400
125 500 295 240 202 176 36 8-Φ30 631 400
150 550 340 280 240 204 38 8-Φ34 646 450
200 650 405 345 300 260 44 12-Φ34 813 500

主要外形尺寸PN 10.0MPa

10.0MPa DN L D D1 D2 D6 b n-Φd H D0
凹凸法兰
MFM
J41Y
100I		 10 170 100 70 50 35 20 4-Φ14 198 140
15 170 105 75 55 40 20 4-Φ14 202 140
20 190 125 90 68 51 22 4-Φ18 228 160
25 210 135 100 78 58 24 4-Φ18 250 180
32 230 150 110 82 66 24 4-Φ23 326 200
40 260 165 125 95 76 26 4-Φ23 360 240
50 300 195 145 112 88 28 4-Φ25 414 280
65 340 220 170 138 110 32 8-Φ25 434 320
80 380 230 1810 148 121 34 8-Φ25 547 360
100 430 265 210 172 150 38 8-Φ30 621 400
125 500 310 250 210 176 42 8-Φ34 732 400
150 550 350 290 250 204 46 12-Φ34 840 450

主要外形尺寸PN 16.0MPa

16.0MPa DN L D D1 D2 D6 b n-Φd H D0
凹凸法兰
MFM
J41Y
160I		 200 65 430 360 312 260 54 12-Φ41 925 500
15 170 110 75 52 40 24 4-Φ18 148 140
20 190 130 90 62 51 26 4-Φ23 158 160
25 210 140 100 72 58 28 4-Φ23 175 180
32 230 165 115 85 66 30 4-Φ25 200 200
40 260 175 125 92 76 32 4-Φ27 231 240
50 300 215 165 132 88 36 8-Φ25 262 280
65 340 245 190 152 110 44 8-Φ30 303 320
80 380 260 205 168 121 46 8-Φ30 341 360
100 430 300 240 200 150 48 8-Φ34 485 400
