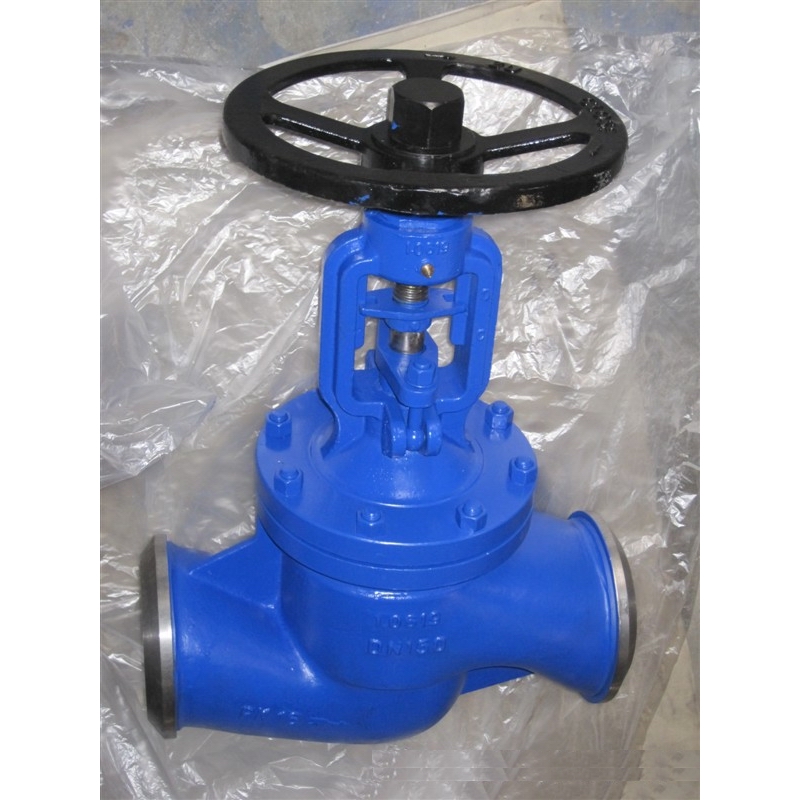

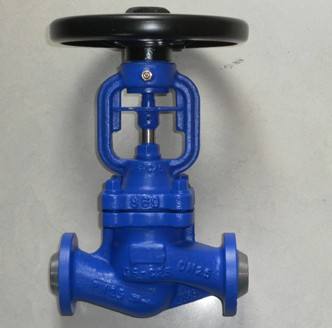

WJ61H对焊波纹管截止阀

  • 1、产品型号:WJ61H。
  • 2、公称通径:DN15~DN350。
  • 3、公称压力:1.6MPa~4.0MPa。
  • 4、适用温度:-40ºC~+350ºC。
  • 5、阀体材质:铸钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、氨气、氯气、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰、焊接、内螺纹。
  • 9、驱动方式:手动、电动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

WJ61H对焊波纹管截止阀采用双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全,并符合国际密封标准。对焊波纹管截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

产品特点

1、暗杆波纹管截止阀产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
4、双重密封,性能更可靠;
5、可满足各种工程需要。

技术规范

结构形式 BB-BG-OS Y
驱动方式 手动
电动
设计标准 GB12235
结构长度 GB12221
连接法兰 GB9113、JB/T79、HG20596
试验和检验 JB/T 9092、GB/T13927

性能规范

公称压力 (MPa) 壳体试验压力 (MPa) 密封试验压力 (MPa) 适用温度 (℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

产品用途

工业 电站
废气净化厂 天然气
真空装置
热水 冷冻系统
加热设备 蒸汽系统

主要零部件材质

序号 名称 材质
1 阀体 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 轴销 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
6 垫片 柔性石墨+不锈钢、PTFE
7 阀盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB、QT400-18

外形结构图



主要外形尺寸PN16

型号 WJ61H-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620

主要外形尺寸PN25

型号 WJ61H-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690

主要外形尺寸PN40

型号 WJ61H-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790
