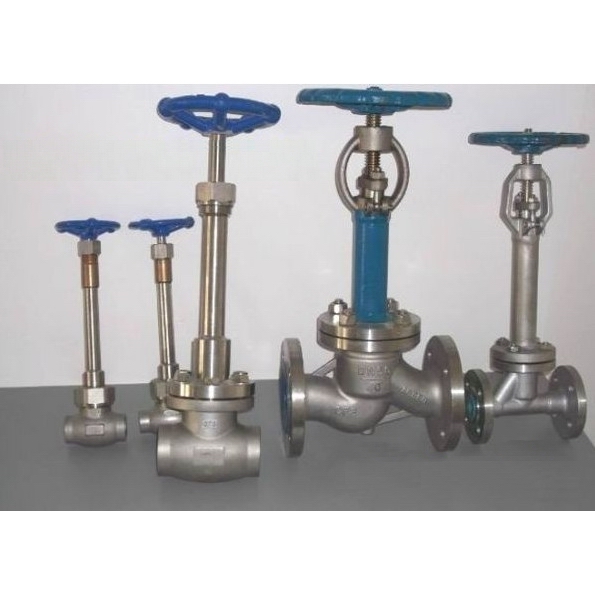

DJ41Y低温截止阀

  • 1、产品型号:DJ41Y。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6MPa~16.0MPa。
  • 4、适用温度:-29ºC~-196ºC。
  • 5、阀体材质:LCB碳钢、LC3不锈钢。
  • 6、适用介质:液化天然气、液氮、液氨、乙烯、丙烯、甲烷。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰、焊接、螺纹。
  • 9、驱动方式:手轮、伞齿轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

DJ41Y低温截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

产品特点

结构比闸阀简单,制造与维修都较方便。
密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
启闭力矩大、启闭较费力,启闭时间较长。
流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
全开时阀瓣经常受冲蚀。

执行标准

设计与制造 结构长度 法兰尺寸 压力-温度 试验与检验
JB/T7749 GB 12221 JB79 GB9131 JB/T9092

压力试验

公称压力PN 1.6 2.5 4.0
强度试验 2.4 3.8 6.0
水密封试验 1.8 2.8 4.4
上密封试验 1.8 2.8 4.4
气密封试验 0.4-0.7

主要性能范围

型号 DJ41Y-16 DJ41Y-16P DJ41Y-25 DJ41Y-25P DJ41Y-40 DJ41Y-40P
工作压力(MPa) 1.6 2.5 4.0
适用温度(℃) -45 -101 -196
适用介质 液化天然气、液氮、液氨、乙烯、丙烯、甲烷等低温介质
材料 阀体、阀盖 LCB LC3 LCB LC3 LCB LC3
阀瓣、阀座 铬镍钢+钴铬钨
阀杆 铬镍钢

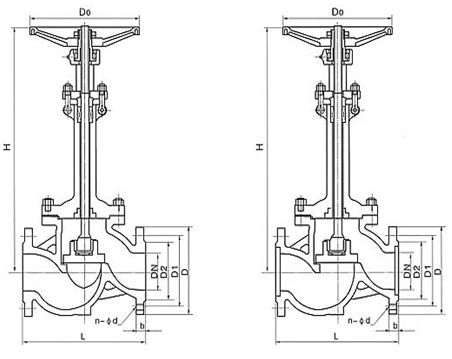

外形结构图

主要外形尺寸

1.6MPa DN L D D1 D2 b n-Φd H D0
-46℃ -101℃ -196℃
凸面法兰 RF
DJ41Y-16L
DJ41Y-16LC1
DJ41Y-16LC2
DJ41Y-16LC3
DJ41Y-16LC4
DJ41Y-16P
DJ41Y-16R
50 230 160 125 100 16 4-Φ18 460 480 520 240
65 290 180 145 120 18 4-Φ18 475 505 525 280
80 310 195 160 135 20 8-Φ18 520 550 590 280
100 350 215 180 155 20 8-Φ18 545 575 615 320
125 400 245 210 185 22 8-Φ18 590 620 660 360
150 480 280 240 210 24 8-Φ23 650 680 730 400
200 600 335 295 265 26 12-Φ23 850 880 930 400
250 730 405 335 320 30 12-Φ25 956 986 1036 450
300 850 460 410 375 30 12-Φ25 1095 1125 1175 500
2.5MPa 50 230 160 125 100 20 4-Φ18 460 460 520 240
凸面法兰 RF
DJ41Y-25LCB
DJ41Y-25LC1
DJ41Y-25LC2
DJ41Y-25LC3
DJ41Y-25LC4
DJ41Y-25P
DJ41Y-25R
65 290 180 145 120 22 8-Φ18 475 505 525 280
80 310 195 160 135 22 8-Φ18 520 550 590 280
100 350 230 190 160 24 8-Φ23 545 575 615 320
125 400 270 220 188 28 8-Φ25 590 620 660 360
150 480 300 250 218 30 8-Φ25 650 680 730 400
200 600 360 310 278 34 12-Φ25 850 880 930 400
250 730 425 370 332 36 12-Φ30 956 986 1036 450
300 850 485 430 390 40 16-Φ30 1095 1125 1175 500
4.0MPa 50 230 160 125 100 20 4-Φ18 483 504 546 240
凸面法兰 RF
DJ41Y-40L
DJ41Y-40LC1
DJ41Y-40LC2
DJ41Y-40LC3
DJ41Y-40LC4
DJ41Y-40P
DJ41Y-40R
65 290 180 145 120 22 8-Φ18 499 530 551 280
80 310 195 160 135 22 8-Φ18 546 578 620 280
100 350 230 190 160 24 8-Φ23 572 604 646 320
125 400 270 220 188 28 8-Φ25 620 651 693 360
150 480 300 250 218 30 8-Φ25 683 741 767 400
200 600 375 320 282 38 12-Φ30 893 924 977 400
250 730 445 385 345 42 12-Φ34 1004 1035 1088 450
300 850 510 450 408 46 16-Φ34 1150 1181 1234 500
