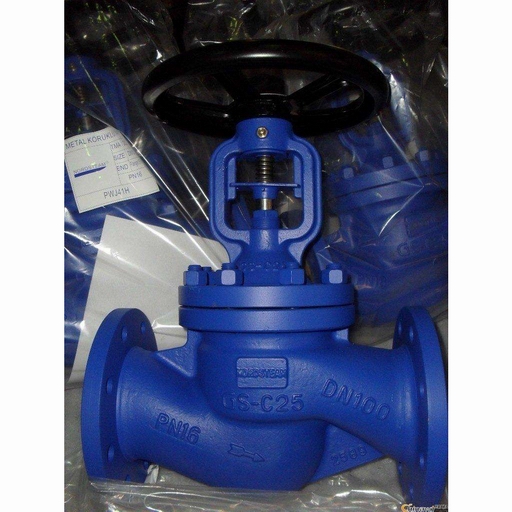

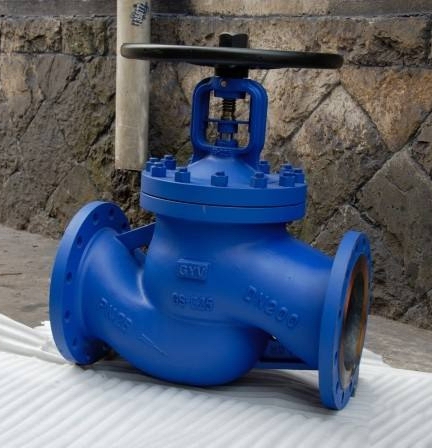

J41H,J41W德标截止阀

  • 1、产品型号:J41H。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:PN16~PN25~PN40。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:WCB、碳钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体。
  • 7、结构形式:截止式。
  • 8、连接方式:焊接、法兰。
  • 9、驱动方式:手轮、伞齿轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J41H,J41W德标截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

技术规范

制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003

产品特点

结构简单,制造和维修比较方便。
1、工作行程小,启闭时间短。
2、密封性好,密封面间磨擦力小,寿命较长。
3、零件材料,法兰和对焊尺寸,可根据实际工况选配,能满足各种工程需要。

注意事项

1、流体阻力大,开启和关闭时所需力矩较大。
2、不适用于带颗粒,粘度较大,易结焦的介质。
3、调节性能较差,无需维护的条件。

主要零部件材质

阀体/阀盖 阀杆 阀瓣 螺栓 螺母 填料Packing 垫片Gasket
GG25 13Cr GG25 B7 2H 石墨 石墨+304
WCB 13Cr WCB B7 2H 石墨 石墨+304
CF8 F304 CF8 B8 8 石墨
石墨
石墨+304
石墨+304
CF8M F316 CF8M B8 8 石墨 石墨+304

性能规范

公称压力(MPa) 壳体试验压力(Mpa) 密封压力试验(Mpa) 适用温度(℃) 适用介质
1.6 2.4 1.76 HT:-10~300℃
CS:-29~425℃
SS:-59~540℃
水
蒸汽
油品
2.5 3.75 2.75
4.0 6.0 4.4

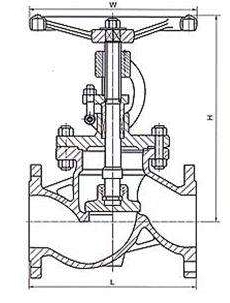

 外形结构图

主要外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L PN16 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
PN25 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
PN40 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H PN16 190 190 195 210 220 230 255 270 360 380 415 530 665 932 992 1205
PN25 190 190 195 210 220 230 255 270 360 380 427 545 675 940 1055 1213
PN40 190 190 195 210 220 230 255 270 360 380 436 562 683 952 1065 1225
W PN16 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650
PN25 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650
PN40 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650
