WJ41H德标波纹管截止阀

更新时间:2024-04-13 10:04:33

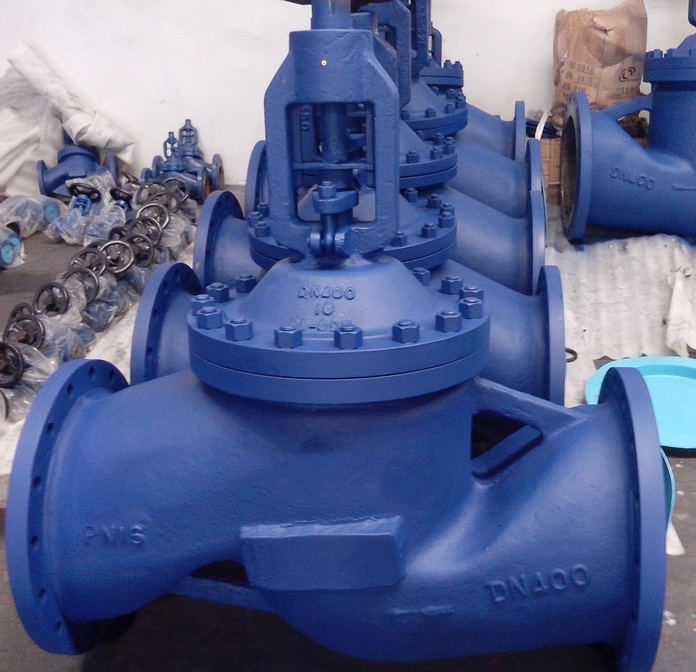

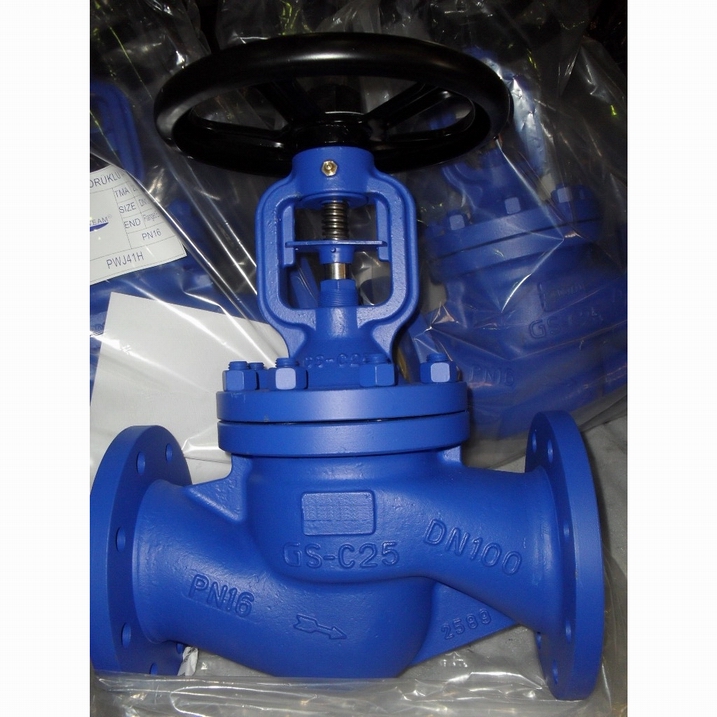

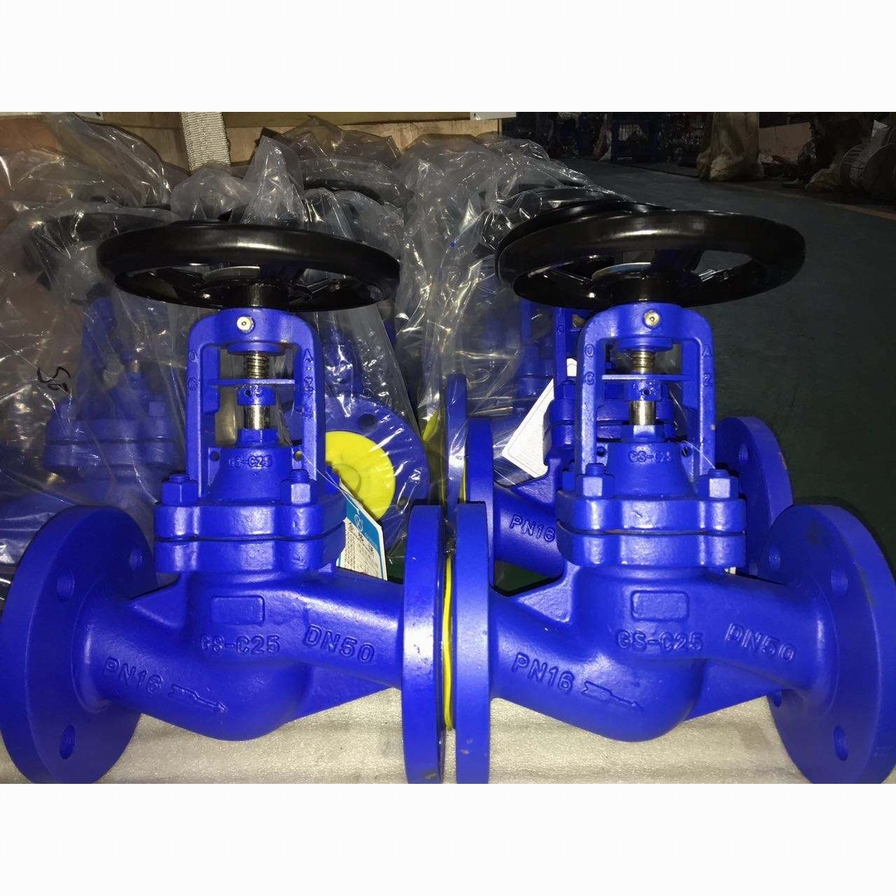

WJ41H德标波纹管截止阀

  • 1、产品型号:WJ41H。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6MPa~4.0MPa。
  • 4、适用温度:-40ºC~+425ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、氨气、氯气、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰、焊接、内螺纹。
  • 9、驱动方式:手动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

WJ41H德标波纹管截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造、高性能的弹性金属波纹管、伸缩疲劳寿命特别长;完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,德标波纹管截止阀不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。波纹管密封截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上,用于切断或接通管路介质。

结构特点

1.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失,降低能源损失,提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。
5.坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
7.阀杆升降位置指示更直观。

制造标准

执行标准
制造标准:DIN3356 结构长度:DIN3202
法兰标准:DIN2543-2545 对焊口标准:DIN3239
试验标准:DIN3230

压力试验

压力检验(表)
公称压力 1.6Mpa 2.5Mpa 4.0Mpa
密封试验 1.8MPa 2.8MPa 4.4MPa
壳体强度 2.4MPa 3.6MPa 6.0MPa
适用温度 425℃

产品特点

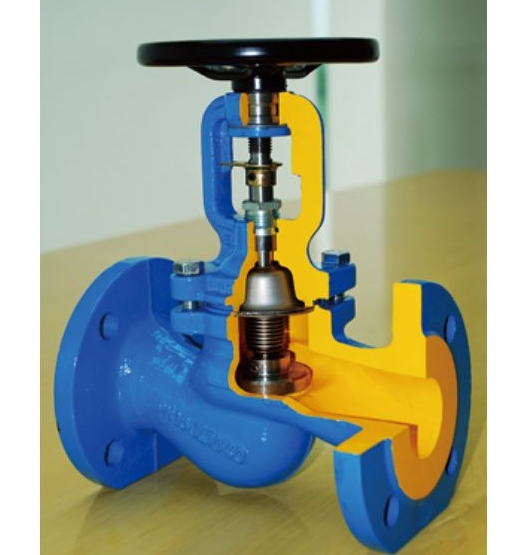

波纹管截止阀特点
双层波纹管 维修方便
波纹管密封阀杆 双重密封
位置指示 无升降手轮

产品用途

用途
工业 电站
废气净化厂 天然气
真空装置
热水 冷冻系统
加热设备 蒸汽系统

主要零件材料及性能

材料性能(表)
零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料
GS-C25 GS-C25 GS-C25 13Cr 2Cr13 2Cr13 柔性石墨
304 CF8 CF8 304 304 304 柔性石墨
316 CF8M CF8M 316 316 316 柔性石墨
304L Cf3 CF3 316 304L 304L 柔性石墨
316L CF3M CF3M 316 316L 316L 柔性石墨

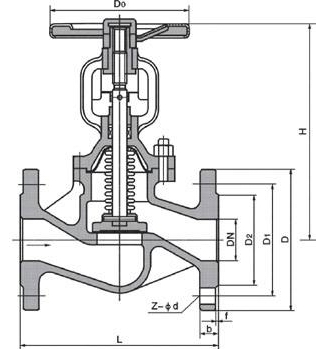

外形结构图



主要外形尺寸

PN DN L D D1 D2 B f H N-ф H
1.6 15 130 95 65 45 16 2 191 4-14 6
20 150 105 75 58 18 2 191 4-14 6
25 160 115 85 68 18 2 197 4-14 8
32 180 140 100 78 18 2 200 4-18 8
40 200 150 110 88 18 3 218 4-18 13
50 230 165 125 102 20 3 220 4-18 13
65 290 185 145 122 20 3 238 4-18 16
80 310 200 160 138 20 3 257 4-18 20
100 350 220 180 158 20 3 340 4-18 25
125 400 250 210 188 22 3 360 4-18 32
150 480 285 240 212 22 3 390 8-22 40
200 600 340 295 268 24 3 530 12-22 50
2.5 15 130 95 65 45 16 2 191 4-14 6
20 150 105 75 58 18 2 191 4-14 6
25 160 115 85 68 18 2 197 4-14 8
32 180 140 100 78 18 2 200 4-18 8
40 200 150 110 88 18 3 218 4-18 13
50 230 165 125 102 20 3 220 4-18 13
65 290 180 145 122 22 3 238 4-18 16
80 310 200 160 138 24 3 257 4-18 20
100 350 235 190 162 24 3 340 8-22 25
125 400 270 220 188 26 3 360 8-26 32
150 480 300 250 218 28 3 390 8-26 40
200 600 360 310 278 30 3 530 12-26 50
4.0 15 130 95 65 45 16 2 191 4-14 6
20 150 105 75 58 18 2 191 4-14 6
25 160 115 85 68 18 2 197 4-14 8
32 180 140 100 78 18 2 200 4-18 8
40 200 150 110 88 18 3 218 4-18 13
50 230 165 125 102 20 3 220 4-18 13
65 290 185 145 122 22 3 238 4-18 16
80 310 200 160 138 24 3 257 8-18 20
100 350 235 190 162 24 3 340 8-22 25
125 400 270 220 188 26 3 360 8-26 32
150 480 300 250 218 28 3 390 8-26 40
