J41J衬胶截止阀

更新时间:2024-04-13 10:04:25

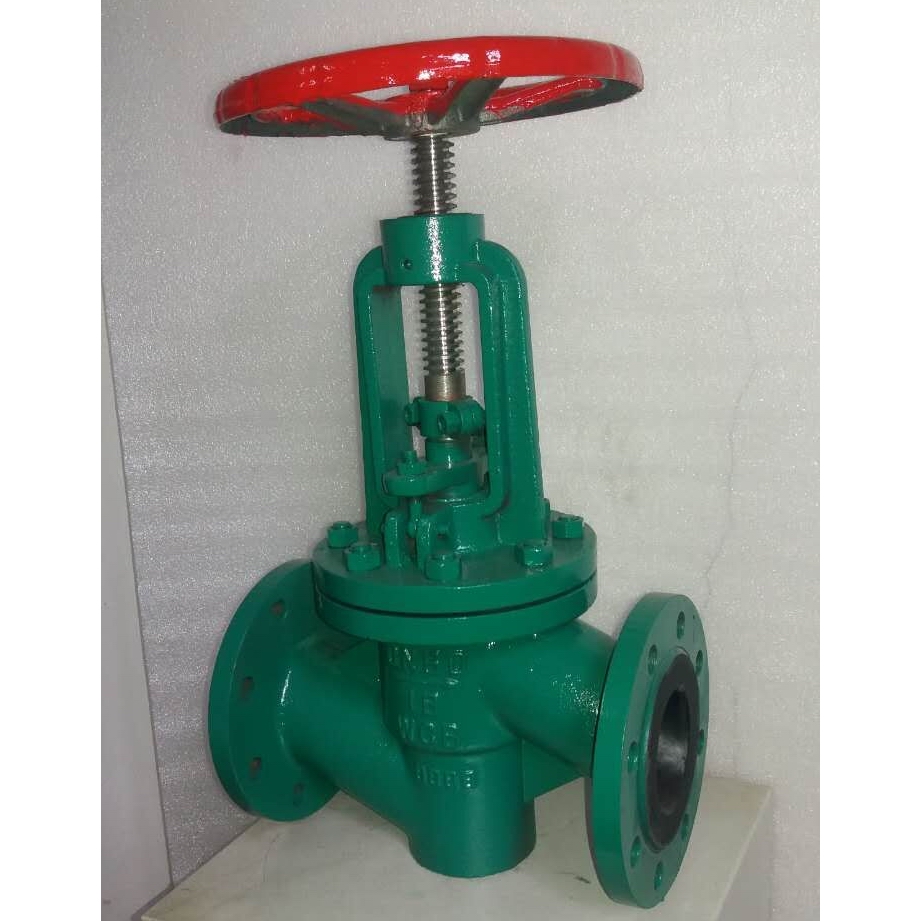

J41J衬胶截止阀

  • 1、产品型号:J41J。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6MPa~2.5MPa。
  • 4、适用温度:0ºC~+80ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:腐蚀性液体或气体。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手轮、伞齿轮、气动、电动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J41J衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

执行标准

设计规范:GB/T 12233 GB/T 12235
结构长度:GB/T 12221
连接法兰:JB/T 78 JB/T 79
试验与检验:GB/T 13927
产品标识:GB/T 12220
供货规范:JB/T 7928

产品优点

1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。

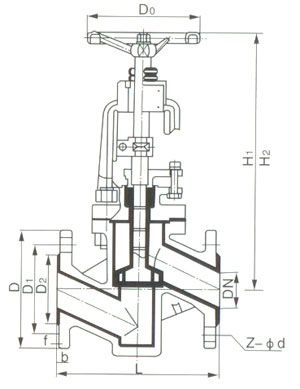

外形结构图

主要外形尺寸

规格 L D D1 D2 f b Z-d D0 H1 H2
DN NPS 1.0MPa
15   90 95 65 45 2 14 4-14 100 240 265
20   95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1 105 135 100 78 2 18 4-18 120 260 290
40 1 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 140 300 335
65 2 145 180 145 120 3 20 4-18 160 355 400
80 3 155 195 160 135 3 22 4-18 160 400 450
100 4 175 215 180 155 3 22 8-18 180 455 495
125 5 200 245 210 185 3 24 8-18 180 530 560
150 6 225 280 240 210 3 24 8-23 240 605 650
200 8 275 335 295 265 3 26 8-23 240 650 770
250 10 325 390 350 320 3 28 12-23 280 680 800
300 12 375 440 400 368 4 28 12-23 280 710 835
1.6MPa
15   90 95 65 45 2 14 4-14 100 240 265
20   95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1 105 135 100 78 2 18 4-18 140 260 290
40 1 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 160 300 335
65 2 145 180 145 120 3 20 4-18 180 355 400
80 3 155 195 160 135 3 22 8-18 240 400 450
100 4 175 215 180 155 3 24 8-18 240 455 495
125 5 200 245 210 185 3 26 8-18 280 530 560
150 6 225 280 240 210 3 28 8-23 320 605 650
200 8 275 335 295 265 3 30 8-23 360 650 770
2.5MPa
15   90 95 65 45 2 16 4-14 120 245 270
20   95 105 75 55 2 16 4-14 120 250 275
25 1 100 115 85 65 2 16 4-14 140 260 290
32 1 105 135 100 78 2 18 4-18 140 290 325
40 1 115 145 110 85 3 18 4-18 160 300 335
50 2 125 160 125 100 3 20 4-18 180 355 400
