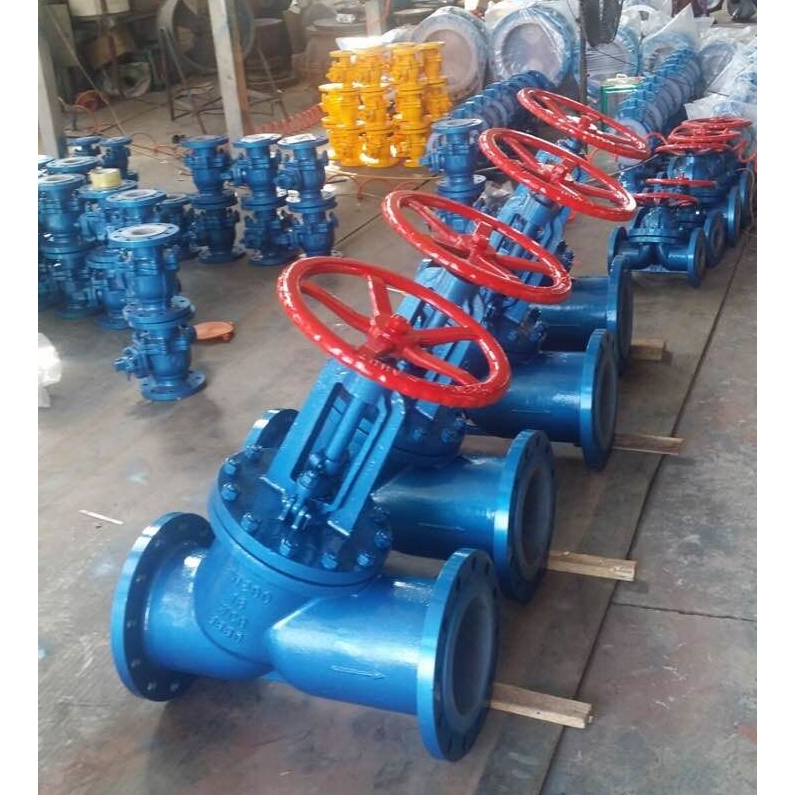

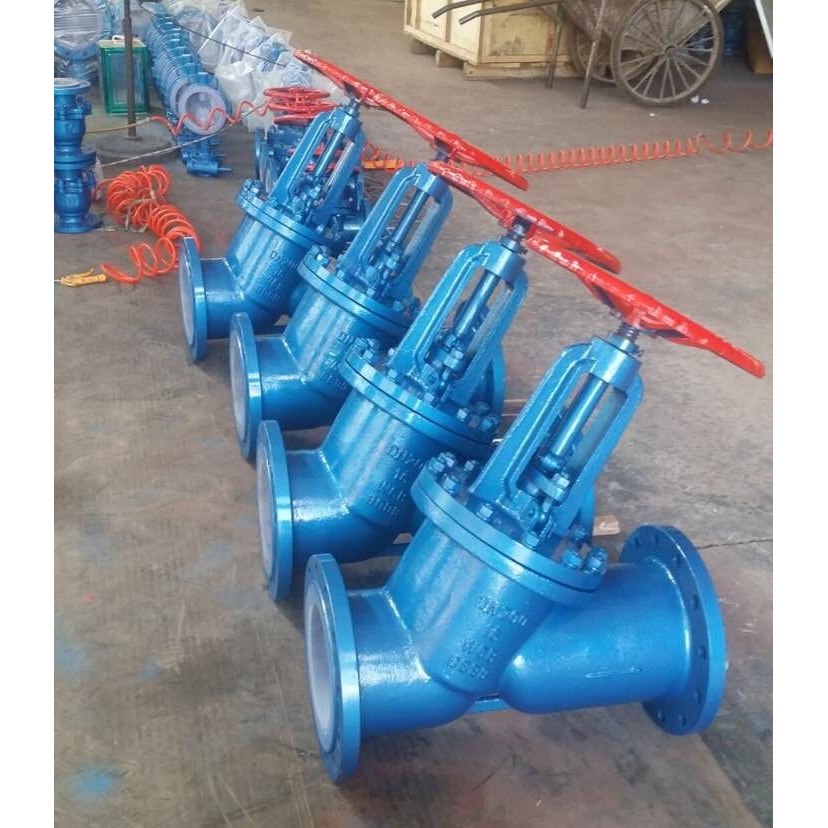

J45F46衬氟直流截止阀

更新时间:2024-04-13 10:04:47

J45F46衬氟直流截止阀

  • 1、产品型号:J45F46。
  • 2、公称通径:DN15~DN600。
  • 3、公称压力:1.6MPa~2.5MPa。
  • 4、适用温度:-29ºC~+180ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:腐蚀性液体或气体。
  • 7、结构形式:直流式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J45F46衬氟直流截止阀专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用在-50~150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用。

执行标准

1、设计与制造按:GB/12239
2、结构长度:GB/12221
3、法兰连接尺寸按:GB4126.3、GB4216.4
4、试验检验按:GB/T13927

产品优点

1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。

性能规范

衬里、阀座 适用温度(℃) 适用介质
PTFE(F4) ≤180 除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE(F3) ≤120
FEP(F46) ≤150
PFA(可熔性F4) ≤180
PVDF(F2) ≤100
RPTFE(RF4) ≤180

基本型号

手动 J41F4 J41F46 齿轮传动 J441F4 J441F46
J45F4 J45F46 J541F4 J541F46
气动 J641F4 J641F46 气动 J941F4 J941F46

外形结构图



主要外形尺寸

公称通径
DN
PN1.0(MPa) 重量
Weight
(kg)
L D D1 D2 f b Z-¢d D0 H1 H2
15 130 95 65 43 3 14 4-¢14 100 180 195 7
20 150 105 75 50 3 14 4-¢14 100 215 235 8
25 160 115 85 60 3 16 4-¢14 120 220 245 9
32 180 135 100 68 2 18 4-¢18 140 250 275 11
40 200 145 110 80 3 18 4-¢18 160 283 315 15
50 230 160 125 100 3 20 4-¢18 180 316 360 18
65 290 180 145 115 3.5 20 4-¢18 200 353 408 26
80 310 195 160 130 3.5 22 8-¢18 240 437 505 35
100 350 215 180 150 4 24 8-¢18 280 480 566 48
125 400 245 210 180 4 26 8-¢18 320 540 650 65
150 480 280 240 210 4 28 8-¢23 360 605 740 95
200 600 335 295 260 5 32 8-¢23 400 650 800 150
250 730 405 355 319 5 35 12-¢26 450 680 870 235
300 850 460 410 370 6 40 12-¢26 500 770 1050 350
