BJ45W保温截止阀

更新时间：2024-04-13 10:04:40

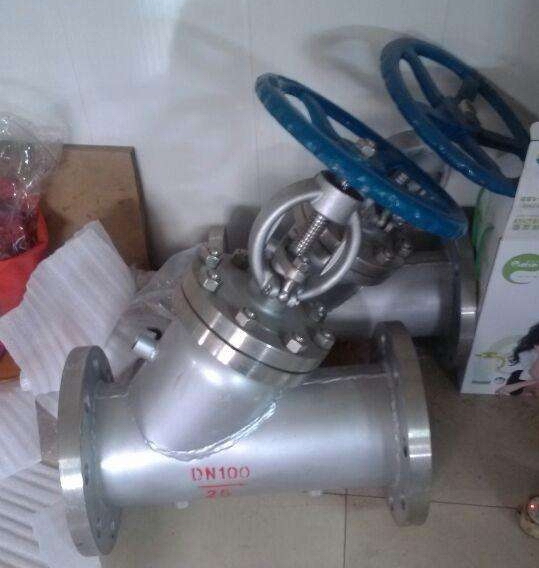

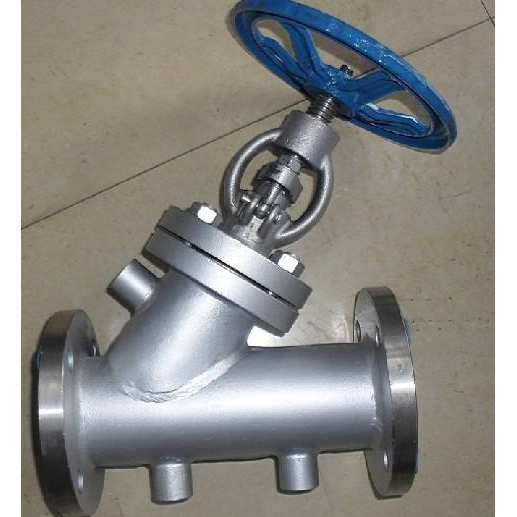

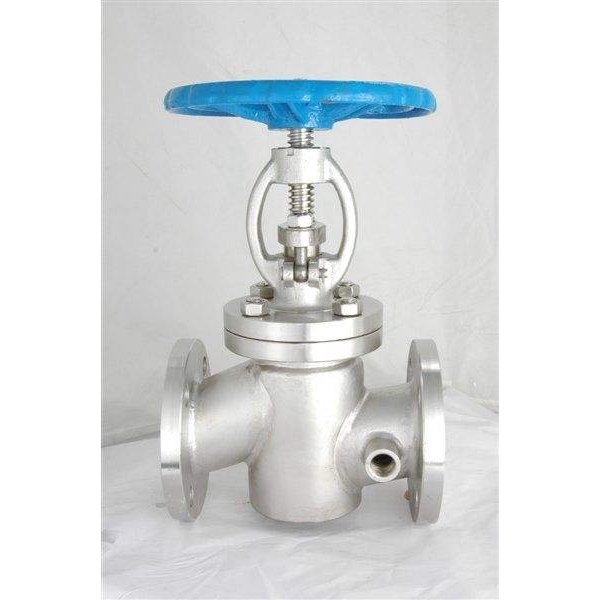

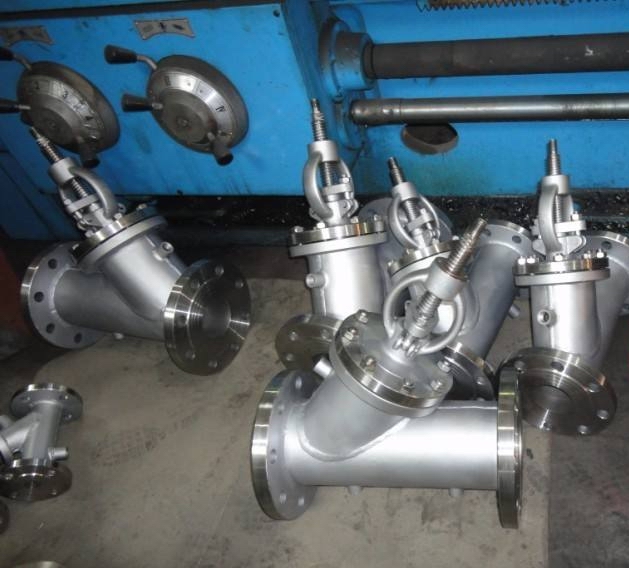

BJ45W保温截止阀

  • 1、产品型号：BJ45W。
  • 2、公称通径：DN15～DN200。
  • 3、公称压力：2.5MPa～4.0MPa。
  • 4、适用温度：29ºC～+550ºC。
  • 5、阀体材质：WCB、铸钢、碳钢、不锈钢304/316/316L。
  • 6、适用介质：易结晶液体。
  • 7、结构形式：截止式。
  • 8、连接方式：法兰。
  • 9、驱动方式：手轮、伞齿轮。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

BJ45W保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

标准规范

1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

性能参数

型号 公称压力 试验压力 适用温度 适用介质 保温套压力
壳体 密封
BJ45W-25P 2.5 3.75 2.75 ≤200 硝酸类 ≤1.3
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 硝酸类
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6

主要零件材料

零件名称 ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列 WCB系列
阀体/阀盖世 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
闸板 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13
阀杆 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO 1Cr13
填料 PTFE纺织 PTFE纺织 PTFE纺织 PTFE纺织 石墨
垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
压盖 ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
填料压环 1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO 1Cr13
螺栓 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA
螺母 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45

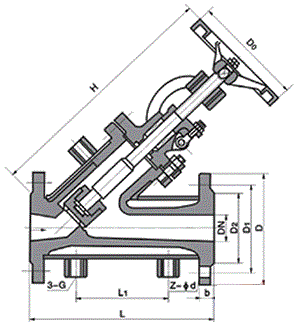

外形结构图

主要外形尺寸

PN(MPa) DN(mm) 尺寸(mm) 重量
kg
L L1 H 3-G D D1 D2 b Z-φd Do
2.5 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14
20 220 50 240 1/2 115 85 65 16 4--φ14 140 18
25 220 50 250 1/2 135 100 78 18 4--φ18 160 25
32 250 55 270 1/2 145 110 85 18 4--φ18 160 30
40 270 60 310 1/2 160 125 100 20 4--φ18 160 36
50 300 60 330 3/4 180 145 120 22 8-φ18 240 40
65 350 65 360 3/4 195 160 135 22 8-φ18 240 54
80 380 70 400 3/4 230 190 160 24 8-φ23 280 70
100 430 75 480 1 270 220 188 28 8-φ25 320 100
125 490 80 550 1 300 250 218 30 8-φ25 360 130
150 570 90 620 1 330 280 248 32 12-φ25 360 170
200 690 95 750 1 395 340 302 36 12-φ25 400 250
4.0 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14
20 220 50 240 1/2 115 85 65 16 4--φ14 140 18
25 220 50 250 1/2 135 100 78 18 4--φ18 160 25
32 250 55 270 1/2 145 110 85 18 4--φ18 160 33
40 270 60 310 1/2 160 125 100 20 4--φ18 160 41
50 300 60 330 3/4 180 145 120 22 8-φ18 240 45
65 350 65 360 3/4 192 160 135 22 8-φ18 240 62
80 380 70 400 3/4 230 190 160 24 8-φ23 280 80
100 430 75 480 1 270 220 188 28 8-φ25 320 100
125 490 80 550 1 300 250 218 30 8-φ25 360 130
150 570 90 620 1 350 295 258 34 12-φ30 360 185
200 690 95 750 1 415 355 315 40 12-φ34 400 268
