WJ41H暗杆波纹管截止阀

更新时间:2024-04-13 10:04:35

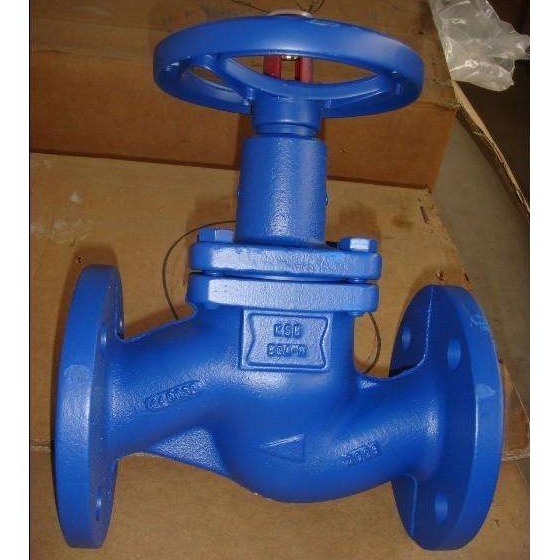

WJ41H暗杆波纹管截止阀

  • 1、产品型号:WJ41H。
  • 2、公称通径:DN15~DN200。
  • 3、公称压力:1.6MPa~4.0MPa。
  • 4、适用温度:-40ºC~+425ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体、氯气、氨气。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

WJ41H暗杆波纹管截止阀采用双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全,并符合国际密封标准。德标暗杆波纹管截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

设计标准

制造标准:DIN3356
结构标准:DIN3202
法兰标准:DIN2543-2545
对焊口标准:DIN3239
实验标准:DIN3230
Manufacture:DIN3356
Face ToFace:DIN3202
Flange:DIN2543-2545
Butt-welding:DIN3239
Test:DIN3230

产品特点

1、暗杆波纹管截止阀产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
4、双重密封,性能更可靠;
5、可满足各种工程需要。
双层波纹管 维修方便
波纹管密封阀杆 双重密封
位置指示 无升降手轮
1、无泄漏损失--节能并保护环境。
2、德标暗杆波纹管截止阀操作简单--无升降手轮和位置指示("+" "-"),使操作更直观;同时阀帽上带有锁紧螺母,可将阀门开度固定在某一位置。
3、波纹管截止阀使用寿命长--所有的零泄漏都采用双层波纹管密封结构设计,在操作时不会产生任何故障,波纹管疲劳寿命达15000次,符合最新国际标准。若波纹管不幸失效,阀盖上的填料密封可提供二次密封防止泄漏。
4、无需维护--波纹管密封结构不仅杜绝了泄漏现象,而且无需维护,如需更换内部件,也非常简单、快速,所有的垫片都不含石棉成份。
5、完全符合欧洲压力设备指令97/23/EC。
6、德标暗杆波纹管截止阀坚固耐用--此产品不受振动影响,可工作于广泛的压力和温度范围。带有节流阀芯的零泄漏截止阀可以手动的对系统内的压力和流量进行粗略简单的控制,也可替代旁路阀门进行粗略简单的控制。
7、全不锈钢材质的型号一般用于腐蚀环境,阀帽上自带有加脂接头,可对阀杆和轴套进行润滑。
8、所有型号的零泄漏截止阀在相应手轮转动情况下的Kv值测试标准符合EN60534-2-3。

产品用途

工业 电站
废气净化厂 天然气
真空装置
热水 冷冻系统
加热设备 蒸汽系统

主要零部件材料表

NO. 部件 材料及代号
1 阀体 GS-C25、GGG-40、1.4401
2 阀座 1.4301、Stelllte
3 阀瓣 1.4021、1.4401
4 轴销 1.4301、1.4401
5 波纹管组件 1.4301、1.4401
6 阀杆 1.4021、1.4401
7 垫片 柔性石墨+不锈钢
8 阀盖 GS-C25、GGG-40、1.4401
9 上密封 1.4201、1.4301、1.4401
10 螺栓 ASTMA193-B7、A194-B8
11 填料 柔性石墨
12 调节压板 1C25、1.4301、1.4401
13 调节螺钉 34CrMo4、1.4301、1.4401
14 阀母铜合金 D2、BL2
15 磨擦片 1C45、1.4301、1.4401
16 弹簧档圈 1.4301
17 手轮 碳钢
18 并帽 1C45

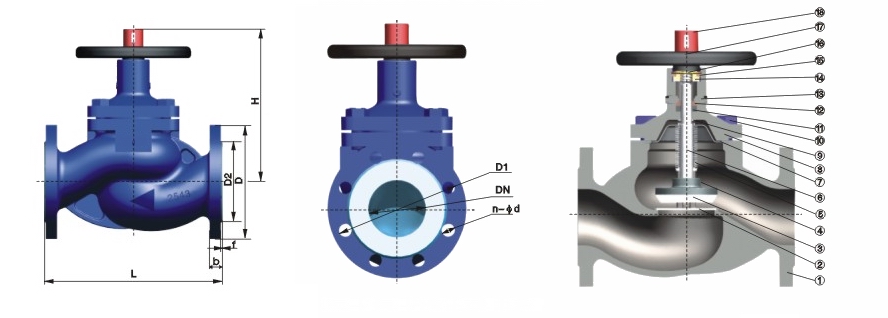

外形结构图

主要外形尺寸PN16

口径
DN
主要连接尺寸PN16
L D D1 D2 B F H n-Φd
15 130 95 65 45 16 2 170 4-Φ14
20 150 105 75 58 18 2 175 4-Φ14
25 160 115 82 68 18 2 175 4-Φ14
32 180 140 100 78 18 2 180 4-Φ18
40 200 150 110 88 18 3 200 4-Φ18
50 230 165 125 102 20 3 220 4-Φ18
65 290 185 145 122 20 3 240 4-Φ18
80 310 200 160 138 20 3 260 8-Φ18
100 350 220 180 158 20 3 305 8-Φ18
125 400 250 210 188 22 3 320 8-Φ18
150 480 285 240 212 22 3 345 8-Φ22
200 600 340 295 268 24 3 450 12-Φ22

主要外形尺寸PN25

口径
DN
主要连接尺寸PN25
L D D1 D2 B F H n-Φd
15 130 95 65 45 16 2 170 4-Φ14
20 150 105 75 58 18 2 175 4-Φ14
25 160 115 85 68 18 2 175 4-Φ14
32 180 140 100 78 18 2 180 4-Φ18
40 200 150 110 88 18 3 200 4-Φ18
50 230 165 125 102 20 3 220 4-Φ18
65 290 185 145 122 22 3 240 4-Φ18
80 310 200 160 138 24 3 260 8-Φ18
100 350 235 190 162 24 3 305 8-Φ22
125 400 270 220 188 26 3 320 8-Φ26
150 480 300 250 218 28 3 345 8-Φ26
200 600 360 310 278 30 3 450 12-Φ26

主要外形尺寸PN40

口径
DN
主要连接尺寸PN40
L D D1 D2 B F H n-Φd
15 130 95 65 45 16 2 170 4-Φ14
20 150 105 75 58 18 2 175 4-Φ14
25 160 115 85 68 18 2 175 4-Φ14
32 180 140 100 78 18 2 180 4-Φ18
40 200 150 110 88 18 3 200 4-Φ18
50 230 165 125 102 20 3 220 4-Φ18
65 290 185 145 122 22 3 240 4-Φ18
80 310 200 160 138 24 3 260 8-Φ18
100 350 235 190 162 24 3 305 8-Φ22
125 400 270 220 188 26 3 320 8-Φ26
150 480 300 250 218 28 3 345 8-Φ26
200 600 375 320 285 34 3 450 12-Φ30
备注:暗杆波纹管截止阀为长输管线及设备作为开/关类阀门提供了一个全新环境需求的解决方案。独特的使用双层及多层波纹管密封设计形式可确保消除普通截止阀跑、冒、滴、漏现象;暗杆波纹管截止阀可符合世界最严格的密封标准; 这对于保证工厂的生产安全,节约能源和保持干净的工作环境而言至关重要; 适用介质:蒸汽、导热油、热煤系统、凝结水、水、空气、天然气、液体等有毒介质。
