J45H-Y型直流式截止阀

更新时间:2024-04-13 10:04:45

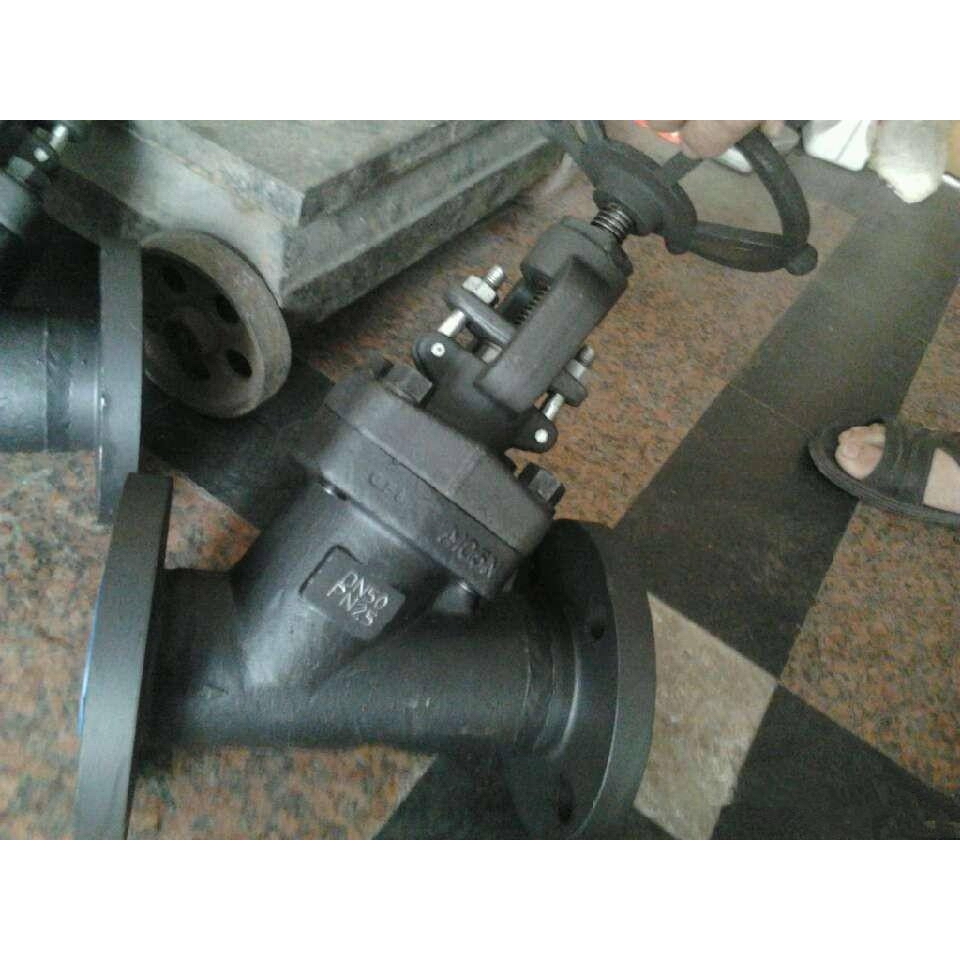

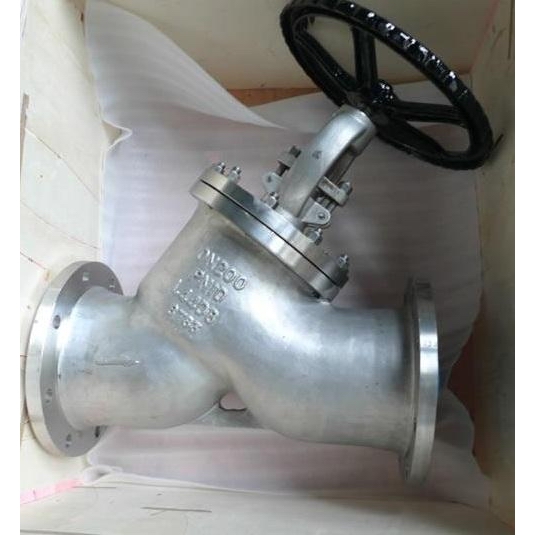

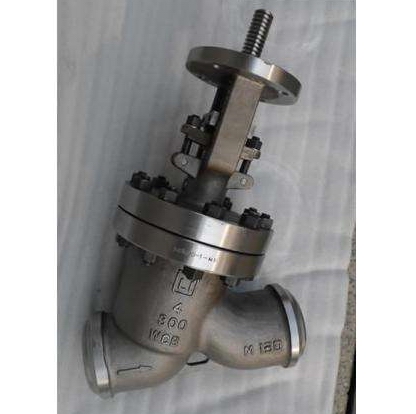

J45H-Y型直流式截止阀

  • 1、产品型号:J45H。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6MPa~4.0MPa。
  • 4、适用温度:-29ºC~+425ºC。
  • 5、阀体材质:铸钢、碳钢、锻钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体、液体、粉料。
  • 7、结构形式:截止式。
  • 8、连接方式:焊接、法兰。
  • 9、驱动方式:手轮、伞齿轮、电动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J45H-Y型直流式截止阀的阀杆和通道成一定角度,其阀座密封面与进出口通道有一定角度。主要用来按通或截断管路中的介质,一般不用于调节流量,适用的压力、温度范围很大。结构较简单,制造与维修都很方便,密封面不易磨损、擦伤,密封性较好,寿命较长,启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。广泛用于给排水,煤气,电力,冶金,石油,化工,轻纺以及城建等行业,在蒸汽、水、油类介质的管路上作启闭。

主要技术参数

型号 公称压力MPa 1.6
J45Y-16C
J45H-16C
试验压力MPa 壳体 2.4
密封 1.6
工作温度 -30~180℃
使用介质

主要零件材料

型号 阀杆、阀盖 灰铸铁 灰铸铜
J45Y-16C
J45H-16C
阀杆、阀瓣 碳钢
阀杆螺母
填料 石墨石棉盘根

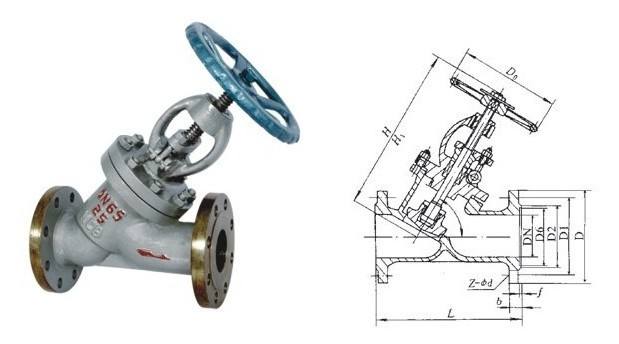

外形结构图

主要外形尺寸

口径
DN(mm)
尺   寸(mm)
L D H H1 D0
20 150 105 195 215 90
25 160 115 265 290 100
32 180 135 290 320 120
40 200 145 315 355 140
50 230 160 325 365 160
65 290 180 350 385 180
80 310 195 445 510 220
100 350 215 460 540 240
125 400 245 530 615 280
150 480 280 600 685 320
200 600 335 - - -
