J65Y-Y型锻钢截止阀

更新时间:2024-04-13 10:04:42

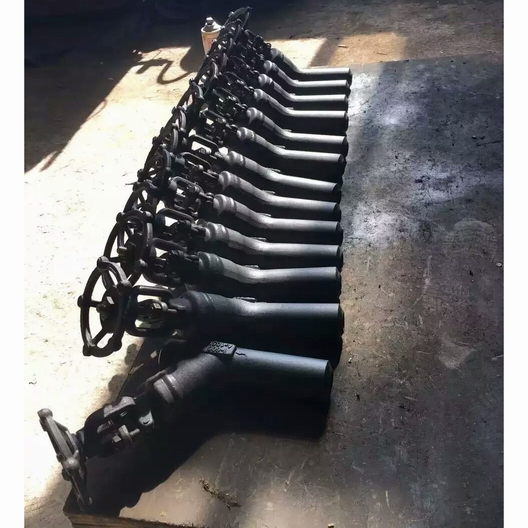

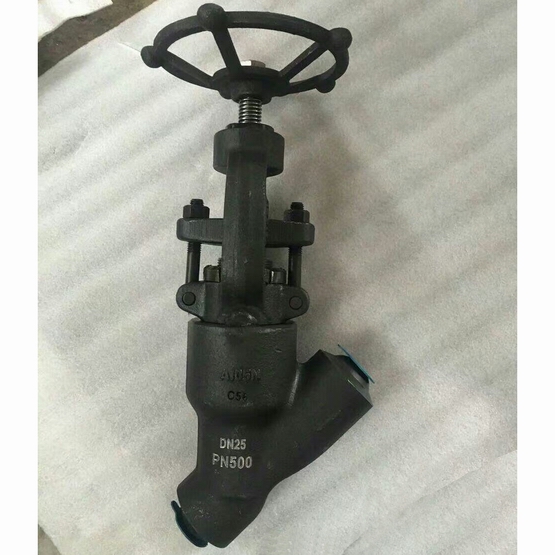

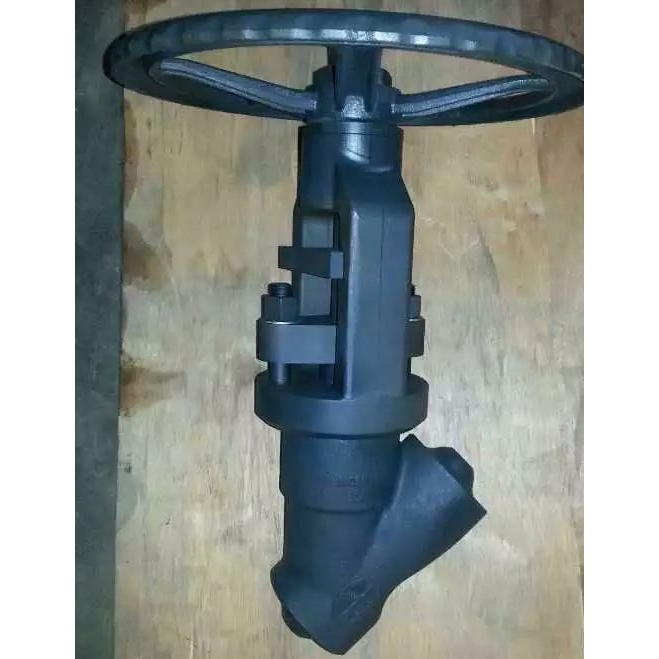

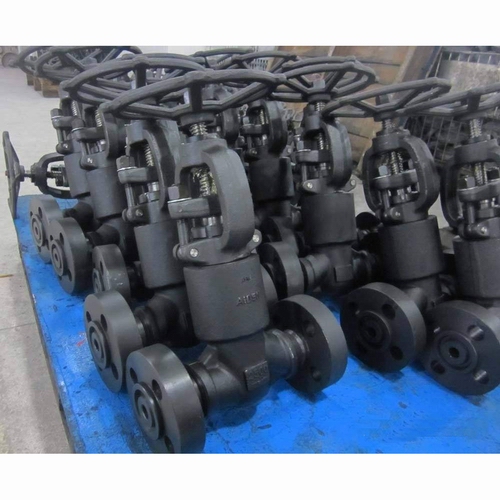

J65Y-Y型锻钢截止阀

  • 1、产品型号:J65Y。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1500LB~2500LB。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:锻钢A105、A182、F304、F316。
  • 6、适用介质:水、油、蒸汽、气体。
  • 7、结构形式:截止式。
  • 8、连接方式:焊接、法兰。
  • 9、驱动方式:手轮、伞齿轮、电动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J65Y-Y型锻钢截止阀的阀体阀盖为整体锻制而成,强度高,造型美观,材质可靠。中腔采用自紧密封结构,压力越高,密封性越好。独特的不锈钢自密封圈,拆装方便,密封可靠。阀杆表面经超强致密耐磨处理,耐磨耐蚀,启闭磨擦小,确保产品无外漏之虞。

三种阀体盖连接设计形式

一、体盖螺栓连接锻钢截止阀,按这种连接形式设计的阀门,其的阀体与阀盖用螺栓连接,采用缠绕式垫片密封,优点是方便在使用中的维护;
二、体盖焊接连接锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,优点是无外泄漏;
三、是压力自紧式阀盖锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,内压自密封环密封,优点是内部压力越大,其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。

设计与应用规范

1、设计制造:按ANSIB16.34; API602;BS5352
2、连接端尺寸:
(1)、承插孔尺寸按ANSIB16.11;JIS B2306
(2)、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、阀门检测和试验;按API598
4、材料:按AISI/ASTM的规定
5、主要材料:AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25

标准材质


序 号
零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀 瓣 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
3 阀 杆 A182 F6a A182 F22 A182 F304(L) A182 F316(L)
4 垫 片 304夹柔性石墨 316夹PTFE
5 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
6 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 圆柱销 A276 420 A182F304
8 填料压套 A276 410 A182 F304(L) A182 F316(L)
9 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
10 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
11.13 螺 母 A276 420
12 阀杆螺母 A194 2H A194 4 A194 8 A194 8M
14 铭 牌 SS
15 手 轮 A197
16 填 料 柔性石墨+碳素纤维PTFE
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃~425℃ -29℃~550℃ -29℃~200℃
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢

外形结构图

主要外形尺寸

NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L 900-150Lb 140 140 140 178 178 216
2500Lb 186 186 186 232 232 279
H(开) 333 333 332 408 406 524
W 125 125 160 160 180 200
重量 900Lb-1500Lb 11.2 10.5 10.1 21.0 19.6 40.4
2500Lb 12.3 11.6 10.8 28.0 26.4 43.8
