YZ11X支管式减压阀

更新时间：2024-04-13 10:04:18

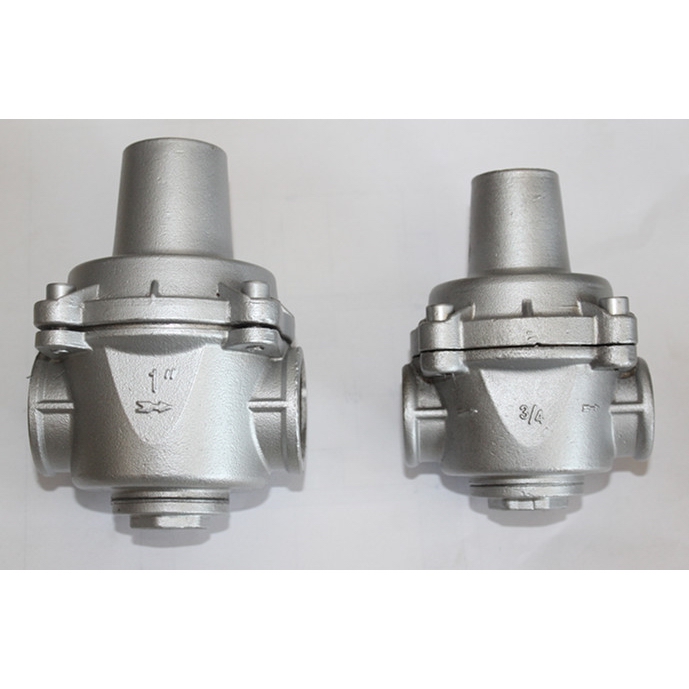

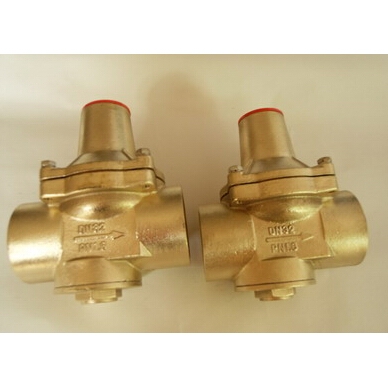

YZ11X支管式减压阀

1、产品型号：YZ11X。
2、公称通径：DN15～DN50。
3、工作压力：1.0MPa～1.6MPa。
4、适用温度：-20ºC～+150ºC。
5、阀体材质：不锈钢、黄铜。
6、适用介质：水、饱和蒸汽。
7、结构形式：弹簧支管式。
8、连接方式：内螺纹。
9、功能作用：减压。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

YZ11X支管式减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。

结构特点

1、采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。
2、耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
3、极佳的水力特性，压力损失小，减压比可达成10：1以上。
4、可满足多种减压要求，特别适用于支管减压系统。
5、出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。

工作原理

出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。

技术参数

类型	型号	公称压力 PN（MPa）	公称通径 DN（MPa）	连接形式	阀体材料	出口压力（MPa）	工作℃
支管式减压阀	YZ11X-16T YZ11X-25T	1.6，2.5	15~50	内螺纹	青钢	0.05~0.6（可调）	80
	YZ11X-16P YZ11X-25P				不锈钢

外形结构图

主要外形尺寸

公称通径DN（MPa）	尺寸（MM）					重量（Kg）
MM	in	H1	L	H	φG	重量（Kg）
15	1/2	31	60	76.5	59	1.2
20	3/4	31	75	76.5	73	1.2
25	1	36	88	85	81	1.4
32	11/4	42	93	98	81	1.5
40	11/2	45	98	102	85	2
50	2	54	130	117	98	2.65
