Y13H内螺纹活塞式蒸汽减压阀
更新时间：2024-04-13 10:04:20

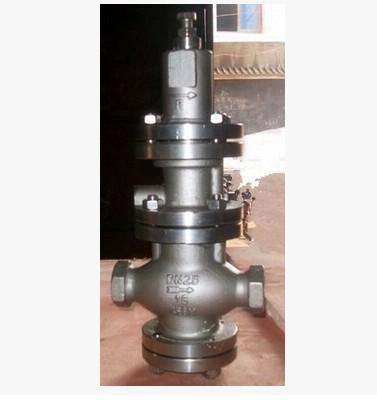

Y13H内螺纹活塞式蒸汽减压阀
- 1、产品型号：Y13H。
- 2、公称通径：DN15～DN50。
- 3、工作压力：1.0MPa～16.0MPa。
- 4、适用温度：-29ºC～+550ºC。
- 5、阀体材质：铸钢、不锈钢。
- 6、适用介质：蒸汽。
- 7、结构形式：活塞式。
- 8、连接方式：内螺纹。
- 9、功能作用：减压后稳压。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
Y13H内螺纹活塞式蒸汽减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。性能范围
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
| 标准 | 其他非标定制 | |||||
减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/25（镀硬铬） |
| 活塞 | 2Cr13/铜合金 |
| 活塞环 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |

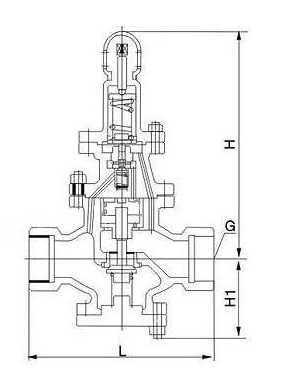

外形结构图
主要外形尺寸
| 公称通径DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
