Y42X薄膜式水用减压阀

更新时间:2023-09-16 11:09:26

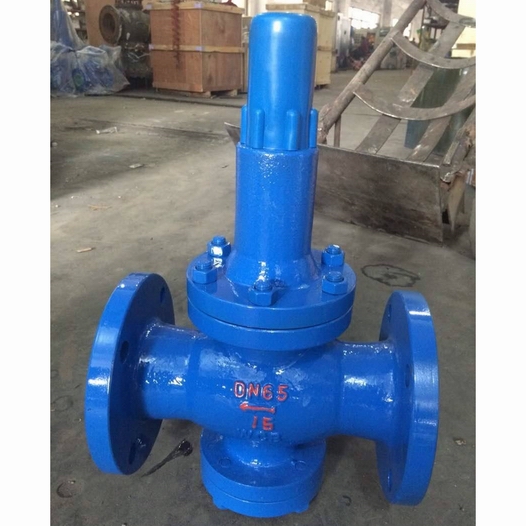

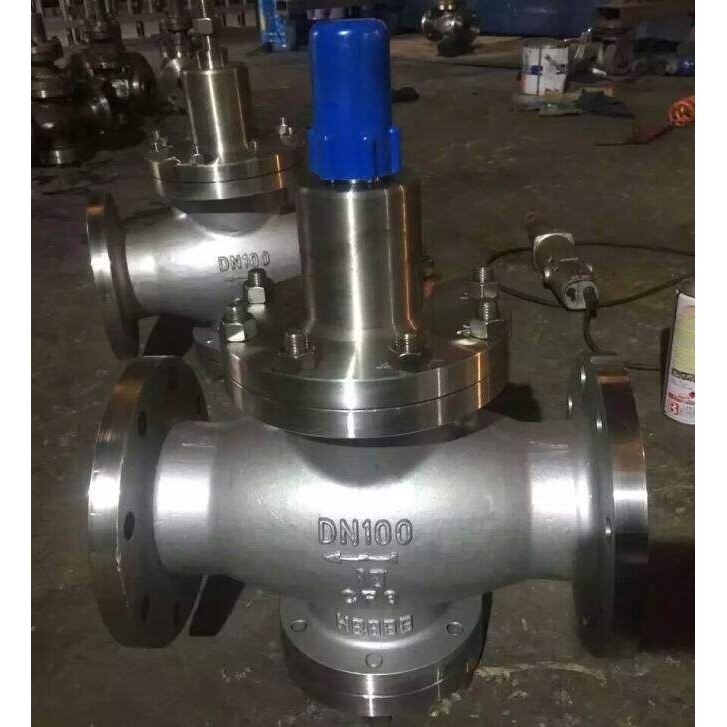

Y42X薄膜式水用减压阀

  • 1、产品型号:Y42X。
  • 2、公称通径:DN15~DN500。
  • 3、工作压力:1.0MPa~16.0MPa。
  • 4、适用温度:-20ºC~+90ºC。
  • 5、阀体材质:不锈钢、铸铁、铸钢。
  • 6、适用介质:水、气、油、液体。
  • 7、结构形式:薄膜式。
  • 8、连接方式:法兰、内螺纹。
  • 9、功能作用:减压后稳压。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Y42X薄膜式水用减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。 本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

性能规范

公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
标准 其他非标定制

减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

主要零件材料

零件名称 零件材料
阀体阀盖底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn

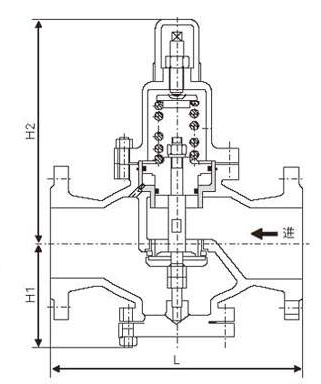

外形结构图



主要外形尺寸

公称通径DN 外形尺寸
L H Hl
15 160 225 90
20 160 265 98
25 180 265 110
32 200 265 110
40 220 320 125
50 250 320 125
65 280 325 130
80 310 385 160
100 350 385 170
125 400 430 200
150 450 430 210
200 500 560 240
250 650 690 290
300 800 800 335
350 850 880 375
400 900 980 405
450 900 1100 455
500 950 1130 465

安装说明

①为了操作和维护方便,该减压阀一般直立安装在水平管道上,横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压,应在离阀出口不少于4M处安装一个安全阀。
